【摘 要】：在對傳統三塔精餾工藝流程進行分析的基礎上，研究了影響甲醇精餾能耗的因素，針對性地提出了一種新的增加隔板塔的逆流雙效甲醇精餾工藝。利用 PROII 模擬分析軟件對優化前后甲醇精餾反應過程中的能耗進行了分析。結果表明，新的甲醇高效節能精餾工藝技術能夠顯著降低反應過程中的能耗，提高甲醇精餾的經濟性。
【關鍵詞】：甲醇；精餾；節能；PROII 模擬分析軟件
甲醇是有機化工的重要原料，在國民經濟中占據著十分重要的地位，其年需求量不斷增加。甲醇在生產過程中需要根據其用途的不同進行精餾處理，精餾工藝直接決定著甲醇的提純效果和能耗。據統計，在甲醇提純過程中的能耗占據了甲醇生產能耗的 30% 左右，因此通過對甲醇提純工藝的優化提升其提純效果、降低甲醇提純時的能耗，是提升化工企業市場競爭力的關鍵。
本文以三塔甲醇精餾為研究對象，提出了一種新 的甲醇高效節能精餾技術，并通過仿真分析的方法對優化前后的精餾和及節能效果進行了分析。根據實際應用表明，新的高效節能技術能夠將甲醇精餾過程中的低壓蒸汽消耗量降低 14.4%，將冷卻水的年消耗量降低 61.6%，實現了甲醇的高效節能提純。
1 、甲醇精餾節能原理
首先把甲醇精餾塔當作一個穩定的熱機，其精餾時只從熱源處吸收熱量，而且在這個過程中系統對外處于絕熱狀態并不對外進行機械做功。假設甲醇的精餾塔是可逆的熱機，而且系統中的冷凝器和再沸器處于恒溫狀態，則通過卡諾循環理論可知，在甲醇精餾的過程中凈能量消耗量為式（1）[1]：
式中：W 為甲醇精餾的過程中凈能量消耗；T1 為外界環境溫度；Q1 為高溫熱源處傳遞的能量；T2 為高溫熱源處溫度；Q2 為低溫熱源處傳遞的能量；T3 為低溫熱 源處溫度。
根據熱力學第一定律，在對甲醇精餾過程進行能量平衡計算后可得式（2）：
式中：Q3 為原料液中所含的熱量；Q4 為塔頂餾出液含 有的熱量；Q5 為塔釜中所含有的熱量；Q6 為反應過程中散發到環境中的熱量。
設定在反應過程中塔頂是全冷凝模式，因此得出 式（3）：
式中：R為冷凝器中的熱交換常數；D為冷凝器處吸收的熱量；hD 為冷凝器處的熱量利用率。
將式（3）帶入到式（2）中，可獲取再沸器工作時的熱負荷，見式（4）：
式中：W為再沸器處吸收的熱量；hw 為再沸器處的熱量利用率；F為再沸器處散發到外部的熱量；hF 為散熱率。
根據反應過程中的物料平衡可得式（5）[2]：
將式（4）和（5）進行聯立，可得式（6）：
將整個反應過程假設為均衡反應且自反應過程中沒有熱量損失，則可得：Q1 =Q2 。
因此經過系統的分析，發現在甲醇的精餾過程中冷凝器的熱量損失比再沸器中的熱量損耗要大，是在反應過程中最大的熱量損失源。故可以通過優化塔頂 冷凝器的相變潛熱來提高系統中的能量利用效率，減少反應過程中從外界獲取的能量，提高能量利用率。
2、 甲醇節能精餾優化
2.1 逆流雙效技術目前甲醇精餾一般采用的是多效精餾工藝，在整 個反應過程中只有在兩側的精餾塔中反應時才需要冷、熱反應，因此可以推斷出多效精餾塔中再沸器的負載和非多效精餾反應時要實現同等分離效果的熱負荷之間的聯系為式（7）[3]：
式中：Qf 為多效精餾塔中再沸器中熱量；Qi 為非多效 精餾反應時的熱量；k為修正系數，一般取大于1；N 為熱負荷效數。
根據在精餾反應過程中的物料的方向與系統壓力梯度變化方向之間的關系，可以將其分為逆流雙效、順流雙效兩種。當采用逆流雙效反應時，由于在精餾塔中反應時精餾塔底部的甲醇濃度是逐漸變化的， 因此當工作壓力一定時，系統中的沸點溫度是不斷升高的。若把第二精餾塔當作是一個常壓塔，則在底部的溫度低于傳統順溜雙效流程時常壓塔塔底的溫度，可以減少第三精餾塔塔頂蒸汽溫度，進而使系統的操作壓力降低，實現節能運行。
2.2 隔板塔在隔板塔內設置一個垂直隔板，等于是把隔板塔分開形成兩個精餾塔，因此在系統中等于可以節省一 組精餾塔、冷凝器及再沸器。而且隔板塔的應用可以在塔內實現熱耦合，提升系統中的熱量利用率。
3、高效節能精餾工藝模擬
3.1 模擬對象以某年產40萬t的甲醇精餾設備為例，進料口的進料能力設置為69.6t/h，溫度為40°，進料口處的甲醇料主要包括了約12種成分，其包含了甲醇生產過程中可能出現的所有雜質情況，所使用的雜質甲醇的質量分數為2500×10-6，以此為對象進行甲醇精餾 效果的模擬。在模擬反應過程中，系統的蒸汽壓力設置為500 kPa，循環水的溫度為30 ℃，系統中回水的溫度設置為39℃，系統逆流雙效換熱溫度控制在20℃。
3.2 模擬條件以PROII模擬軟件為核心，在進行模擬參數設置時采用氣液平衡計算法，在反應過程中各個精餾塔的參數設置和系統正常工作時的參數（同“3.1”）保持一 致。對反應系統中冷凝器、再沸器及雙效精餾過程中能量集成的模擬采用了把換熱器依附在精餾塔上并一起引虛擬物料的方案。
在反應中的隔板塔則是通過建立2個獨立的塔并通過交叉管理相連的方式實現，保證其在反應中物料的流向和實際的隔板塔一致，該隔板塔模擬結構如圖1所示[4]。

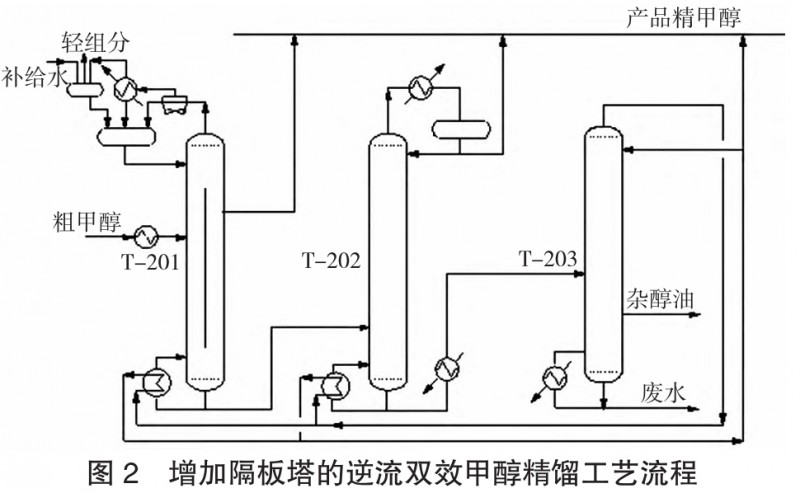

3.3 模擬精餾工藝流程 根據以上分析，為了減少精餾過程中的能量消耗，對精餾系統進行了優化，其采用了逆流并行雙效技術[5]，同時把預分餾塔更改為隔板塔。在優化后的 系統中包括了隔板塔、常壓精餾塔以及加壓精餾塔， 其整體結構和常用的三塔精餾系統基本類似。優化后的節能精餾工藝流程如圖2所示。
在反應過程中，系統中的粗甲醇先進入到隔板塔中，隔板塔最上面的冷凝器采用“二級冷凝”的模式，
同時在塔頂處添加鹽水，保證系統中甲醇的水溶性以及反應時的穩定性。由于采用了隔板塔替代預精餾塔，此處的甲醇屬于中間沸點產物[6]，因此可以在隔板塔的中間處增加一個抽出管路，將反應過程中產生
的中間沸點甲醇抽出。在反應系統中的甲醇側一次進入到常壓精餾塔以及加壓精餾塔，并在兩個塔的塔頂位置各獲取一部分精甲醇。
由于采用了新的反應模式，因此加壓塔再沸器中 的加熱熱源采用的是蒸汽，而其他兩個精餾塔內則利用的是加壓塔塔頂?shù)恼羝麨闊嵩碵7]，其塔頂?shù)睦淠骼玫氖抢鋮s介質來進行冷凝。
4、模擬結果分析
利用軟件自帶的數據模擬分析功能，對模擬分析的數據進行匯總對比，在相同工況下，優化前后的對比結果如表1所示。
由表1可知，和傳統的甲醇精餾反應對比，采用 增加隔板塔的逆流雙效甲醇精餾工藝流程能夠顯著 減少反應過程中的蒸汽消耗和冷卻水消耗。優化后的蒸汽消耗量比優化前降低了14.4%，冷卻水的消耗量 比優化前降低了61.6%。表明了新的高效節能精餾技 術能夠有效地減少在反應過程中的能量消耗，提升甲 醇精餾的經濟性和節能效果。
在系統改造成本方面，雖然在系統中增加了塔板的數量并增加了隔板塔的直徑，但所使用的常壓精餾 塔和加壓精餾塔的直徑顯著低于優化前的塔徑，因此總的成本相差不大。但由于新的反應工藝采用了逆流 雙效反應模式，能夠減少系統中換熱器和管路的長度，因此在相同的工況和精餾能力情況下，新系統的 整體成本和優化前基本保持一致。
5/結論
采用增加隔板塔的逆流雙效甲醇精餾工藝流程能夠提高系統在反應過程中的能量利用效率；
優化后的甲醇蒸餾反應，能夠把蒸汽消耗量降低14.4%，把冷卻水的消耗量降低61.6%，有效地提升系統在反應過程中的經濟性。
