負荷計算與無功功率補償是電力系統中非常重要的兩個方面。負荷計算是指對電力系統中的負載進行評估和分析，以確定系統所需的電力容量和功率。這對于電力系統的規劃、設計和運行都具有至關重要的意義。

在負荷計算中，需要考慮各種因素，如負載的類型、數量、功率需求、使用時間等。通過準確的負荷計算，可以合理地選擇發電機、變壓器、電纜等電力設備，確保系統能夠滿足負載的需求，并避免過載或容量不足的情況發生。

無功功率補償則是為了提高電力系統的功率因數而采取的措施。功率因數是衡量電力系統有效利用電能的指標，較低的功率因數會導致電能的浪費和電網的不穩定。無功功率補償通過在系統中添加無功補償設備（如電容器、電抗器等）來補償無功功率，提高功率因數。

通過合理的無功功率補償，可以減少電網中的無功電流，降低線路損耗，提高電網的電壓穩定性和供電質量。此外，無功功率補償還可以降低電費支出，提高電力系統的經濟效益。今天小編就給大家分享負荷計算與無功功率補償全方位指南（從入門到精通），對電氣設計初學者是非常好的學習資料。

? 負荷計算的基本概念及重要性

1、負荷計算的基本概念

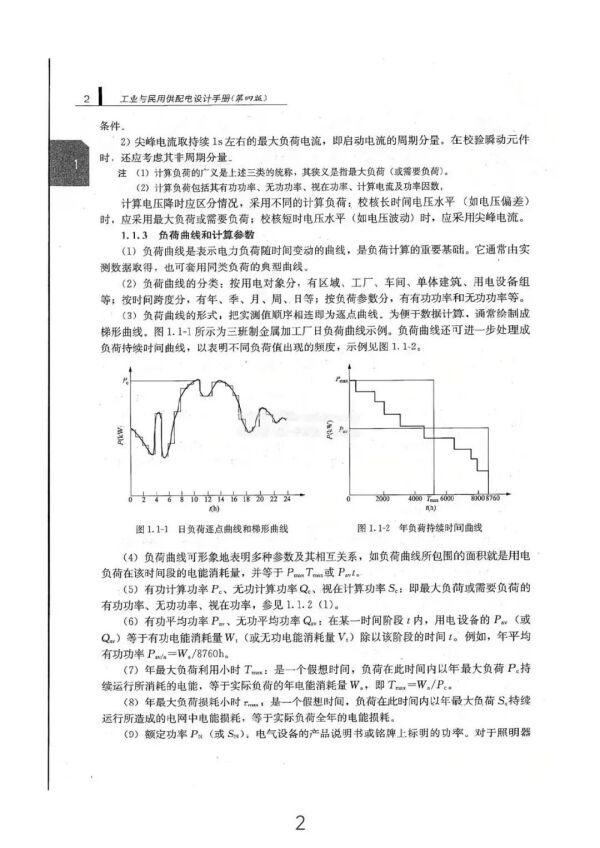

負荷計算是供配電系統設計的基礎，其目的是確定系統在不同運行條件下的負荷需求，以便合理選擇供配電系統的設備、導體和保護裝置。計算負荷是指通過統計計算得出的，用于選擇供配電系統各元件（如變壓器、電纜、開關等）的負荷值。這個值通?；谠O(shè)備在一段時間內的平均最大負荷，即所謂的“計算負荷”，常用P30（半小時最大負荷）來表示。

2、負荷計算的重要性

負荷計算的準確性直接關系到供配電系統的經濟性、安全性和可靠性。合理的負荷計算能夠確保系統設備在不過載的情況下運行，避免設備因長期過載而損壞，同時減少不必要的設備投資和運行成本。此外，準確的負荷計算還能為系統的電壓調整、無功補償和諧波治理等提供重要依據，從而保證電能質量和供電可靠性。

? 負荷計算的方法、步驟及設備功率的確定

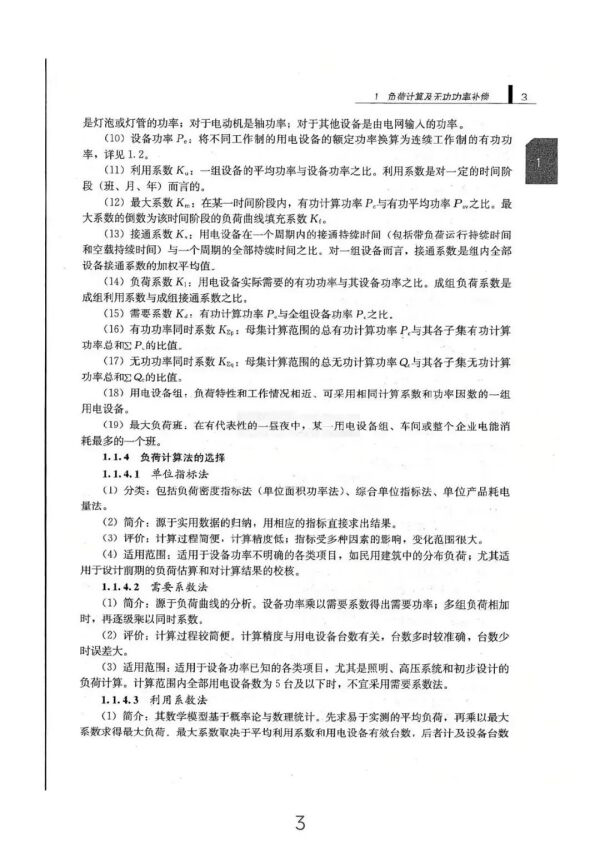

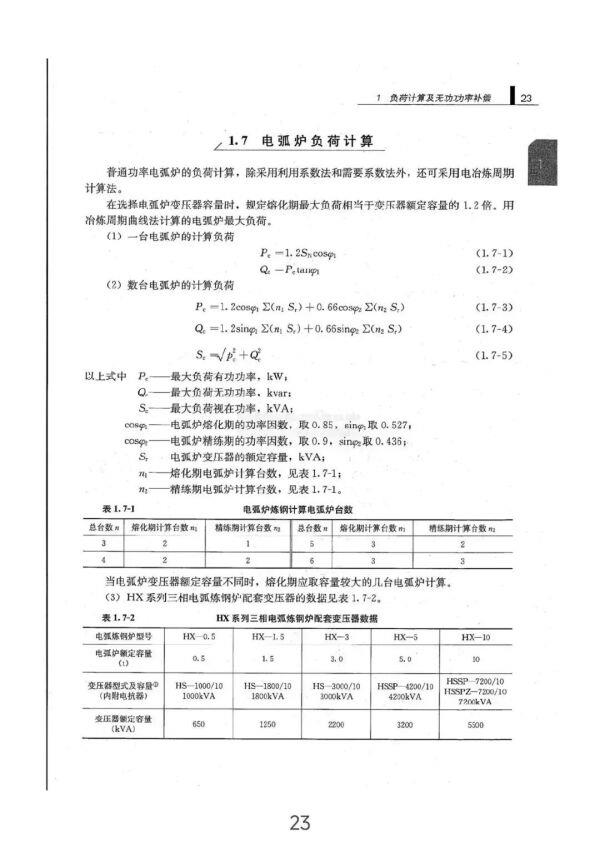

1、負荷計算的方法多種多樣，但主要可以歸納為以下幾種：

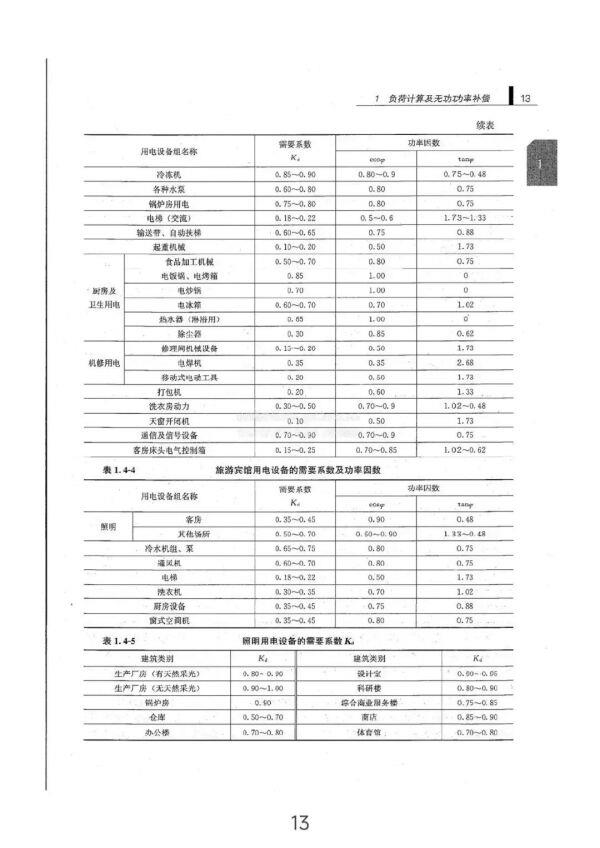

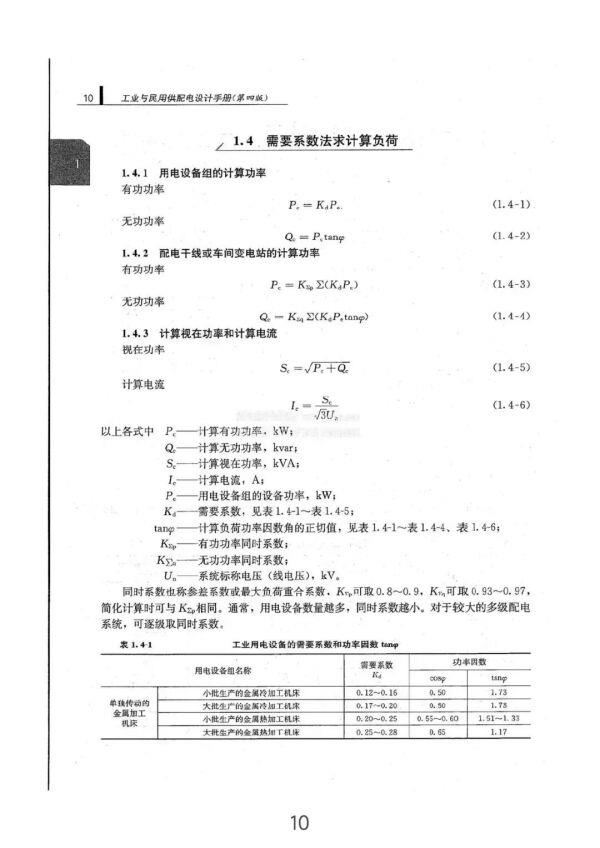

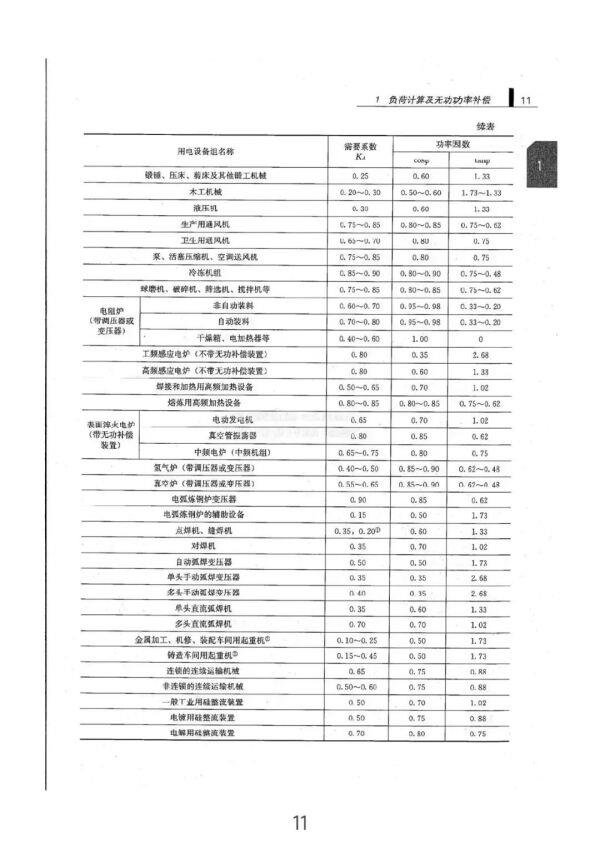

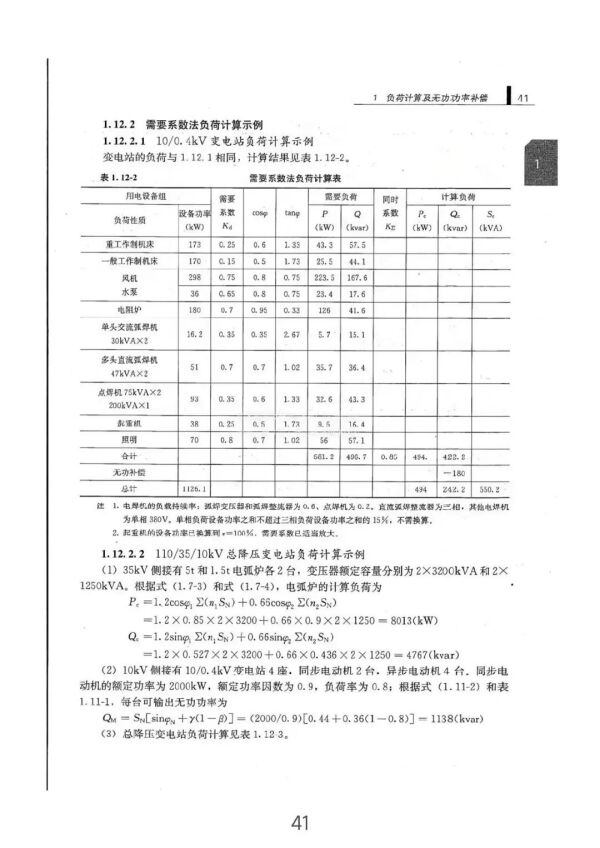

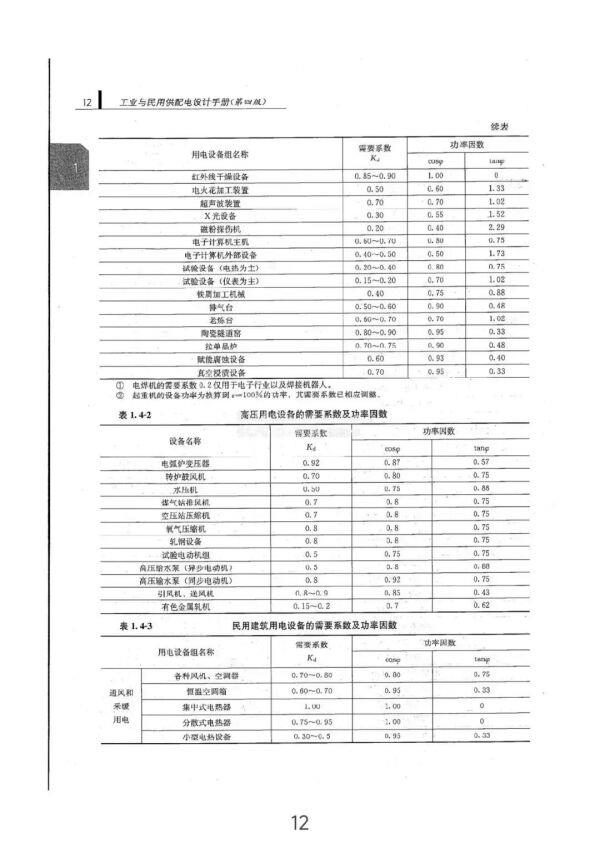

（1）需要系數法：適用于設備組容量較大且運行狀況相對穩定的場合。該方法通過確定用電設備組的需要系數和同時系數，來計算設備組的計算負荷。需要系數反映了設備組實際負荷與設備額定功率之比，同時系數則考慮了設備組內部各設備之間的同時使用情況。需要系數法計算簡便，但精度相對較低，適用于初步設計階段或設備資料不全的場合。

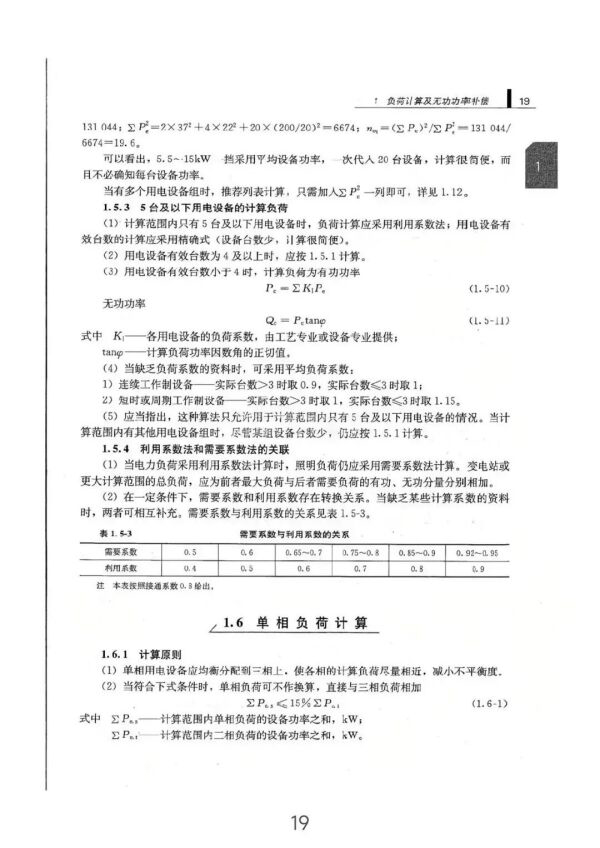

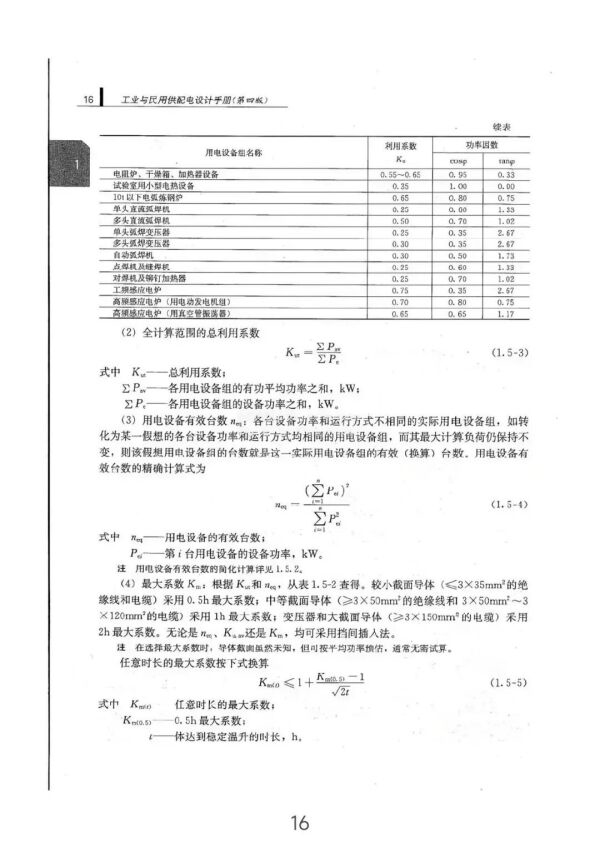

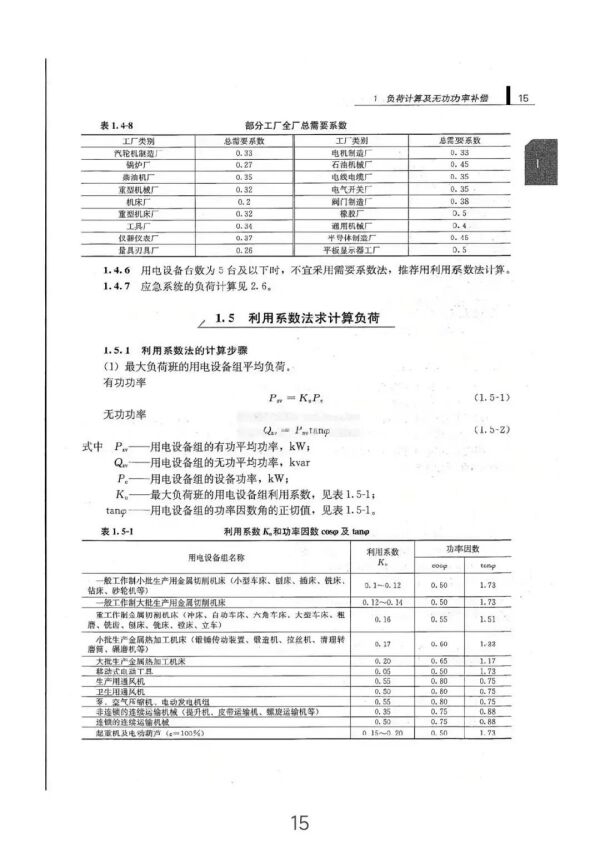

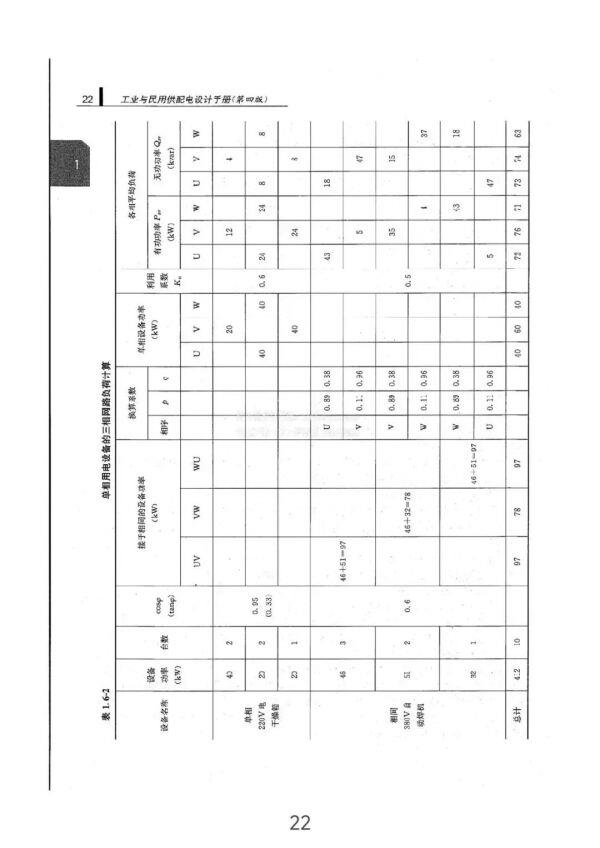

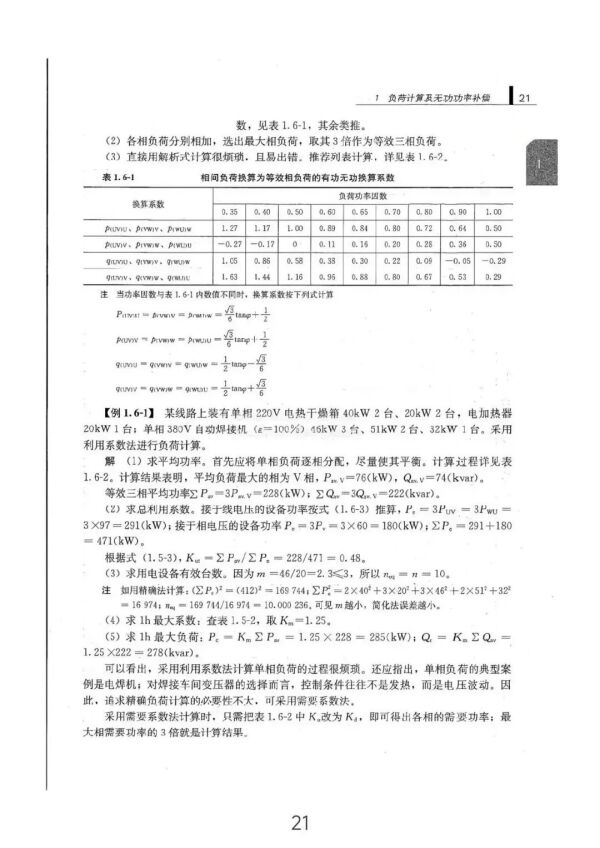

（2）利用系數法：適用于設備組運行狀況復雜、負荷波動較大的場合。該方法通過計算設備組的平均負荷率（即利用系數）和最大負荷班內的平均負荷，來得到設備組的計算負荷。利用系數法考慮了設備組在不同時間段內的負荷變化，因此計算結果更為精確。但該方法計算過程相對復雜，需要收集較多的設備運行數據。

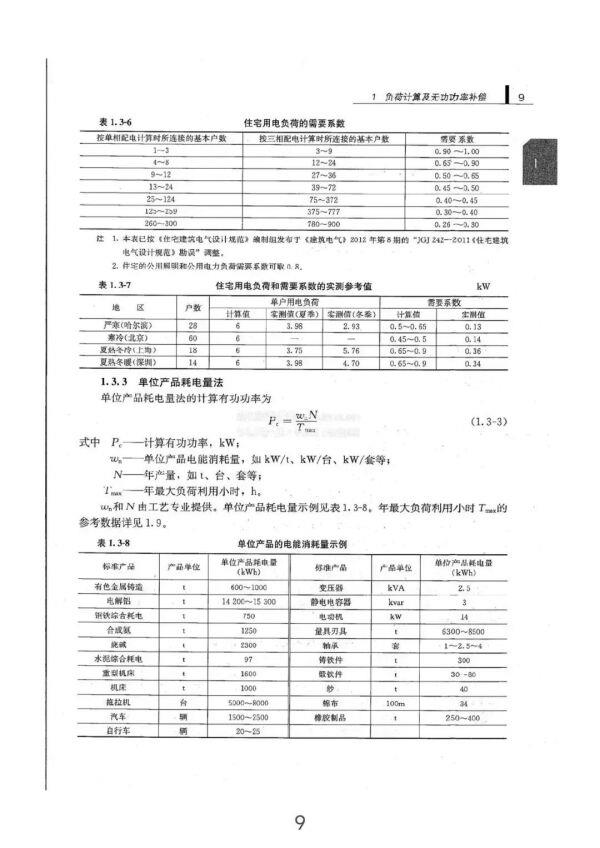

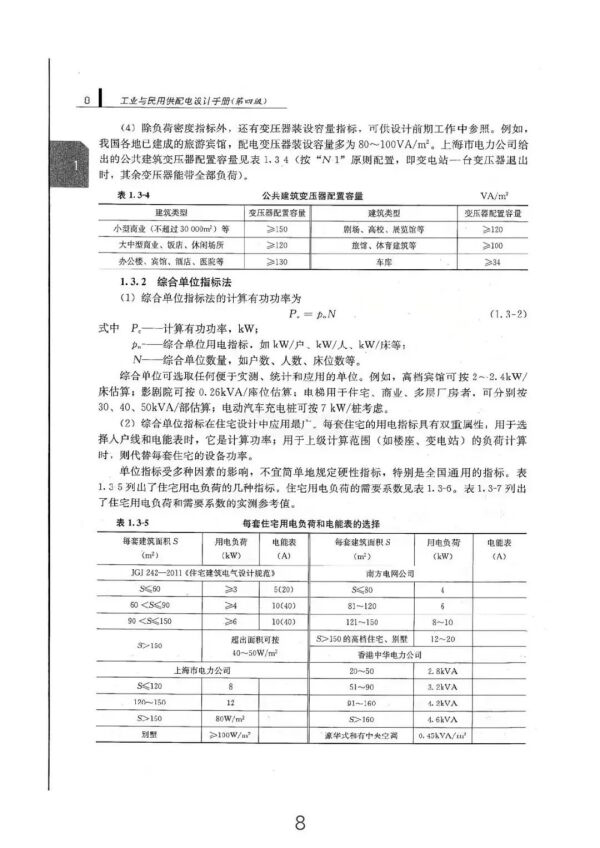

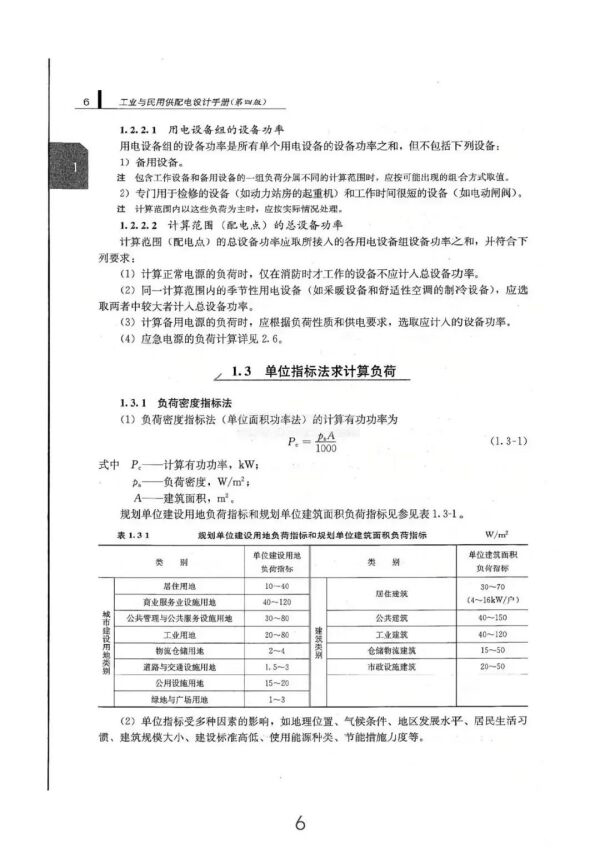

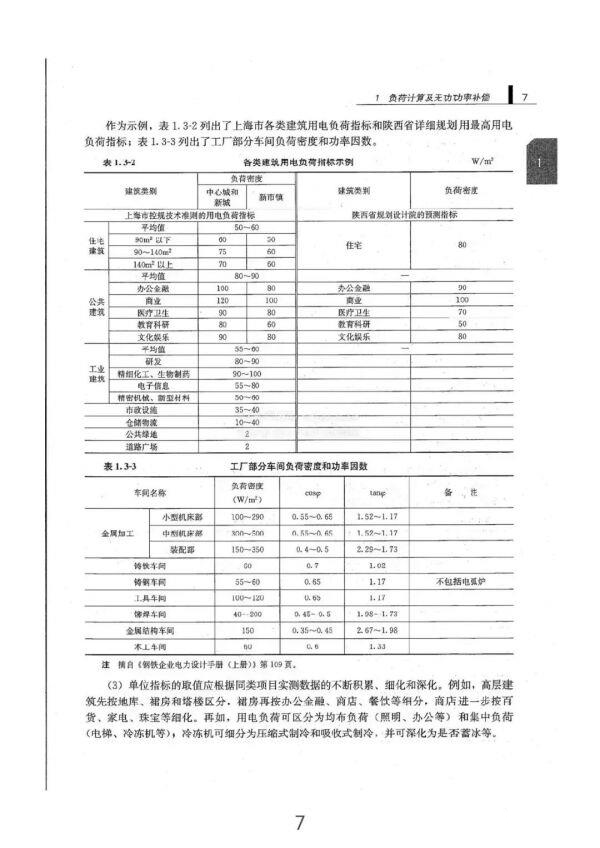

（3）單位指標法：包括負荷密度指標法、綜合單位指標法和單位產品耗電量法等。這些方法適用于缺乏詳細設備資料或設備種類繁多的場合。它們通過設定一定的單位面積功率或單位產品耗電量等指標，來估算用電設備的計算負荷。單位指標法計算簡便，但精度受指標設定合理性的影響較大。

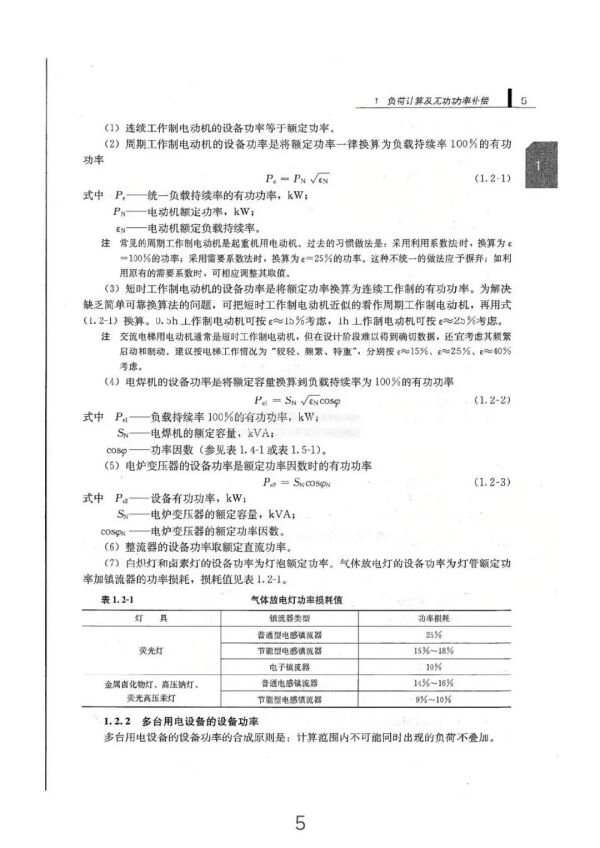

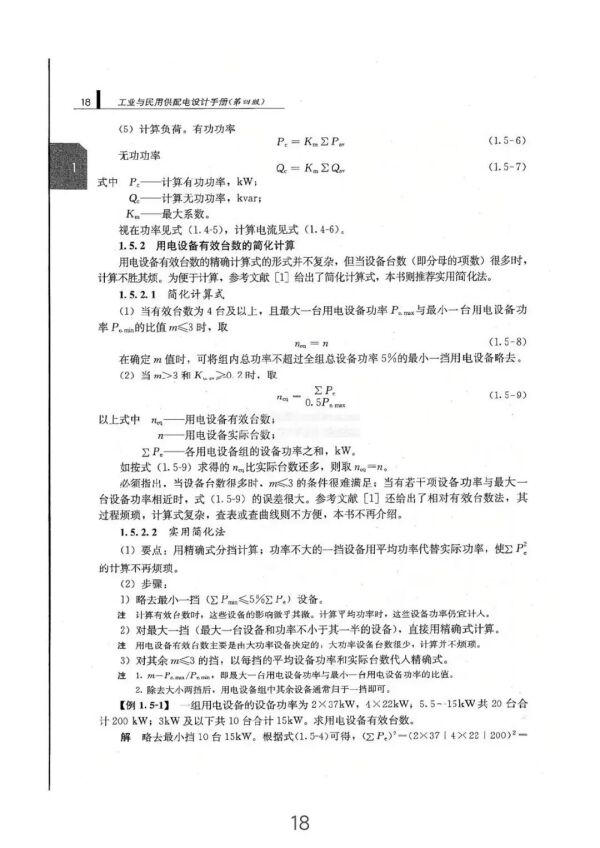

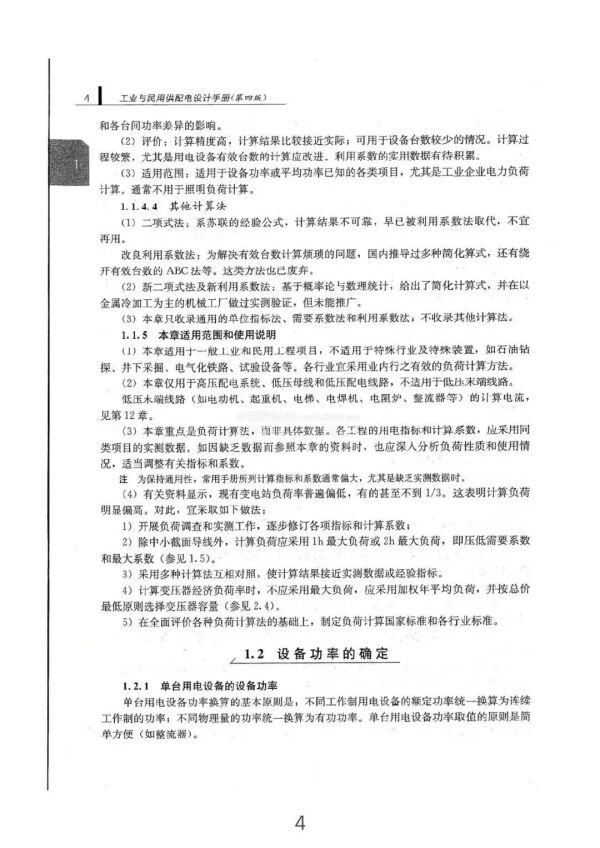

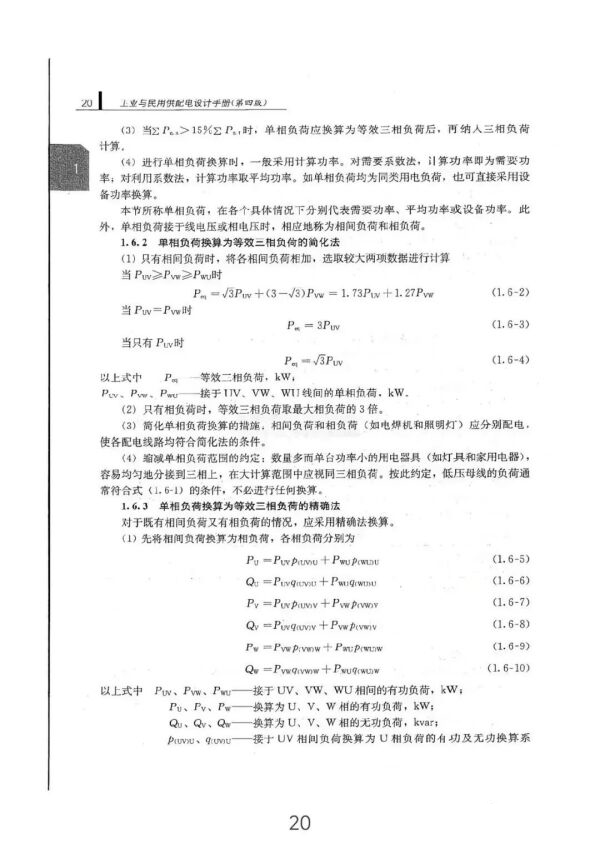

2、設備功率的確定

在負荷計算過程中，設備功率的確定是關鍵一步。對于單臺用電設備，其設備功率通常直接由設備銘牌給出。對于多臺用電設備組成的設備組，則需要考慮設備之間的相互影響和同時運行的可能性，通過合理的計算方法來確定設備組的總設備功率。常見的設備功率確定方法包括直接測量法、查閱設備手冊法和估算法等。

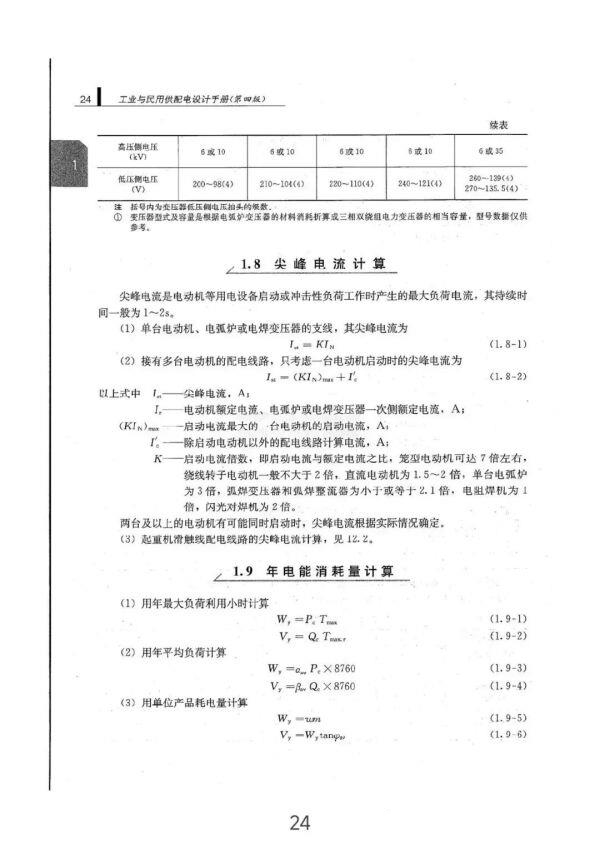

3、負荷計算的步驟

負荷計算一般遵循以下步驟：

（1）收集資料：包括用電設備的種類、數量、額定功率、運行時間等基本信息。

（2）確定計算范圍：根據系統規模和設計要求，合理確定負荷計算的范圍和層級。

（3）選擇計算方法：根據設備組的特點和運行狀況，選擇合適的負荷計算方法。

（4）進行計算：按照選定的計算方法，對設備組的負荷進行計算。

（5）校驗和調整：對計算結果進行校驗和調整，確保計算結果的準確性和合理性。

? 負荷計算及無功功率補償

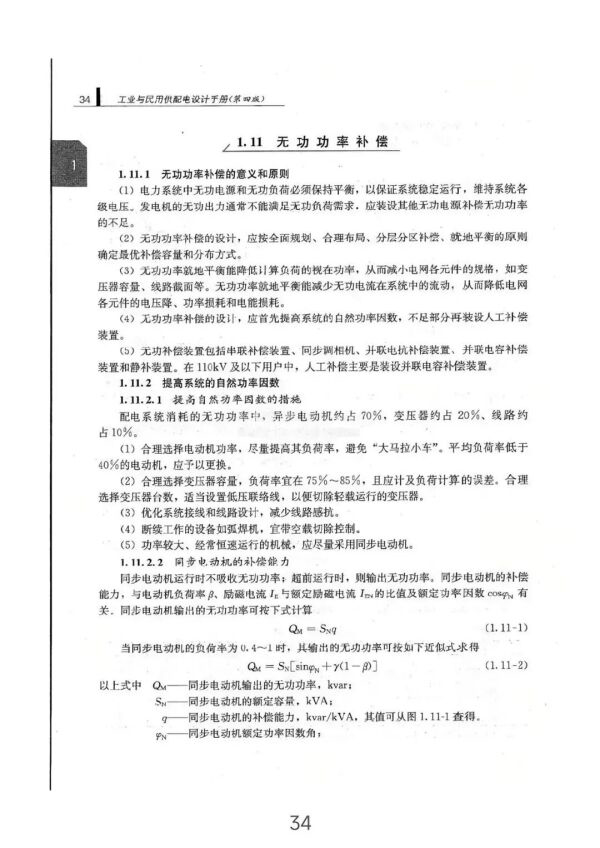

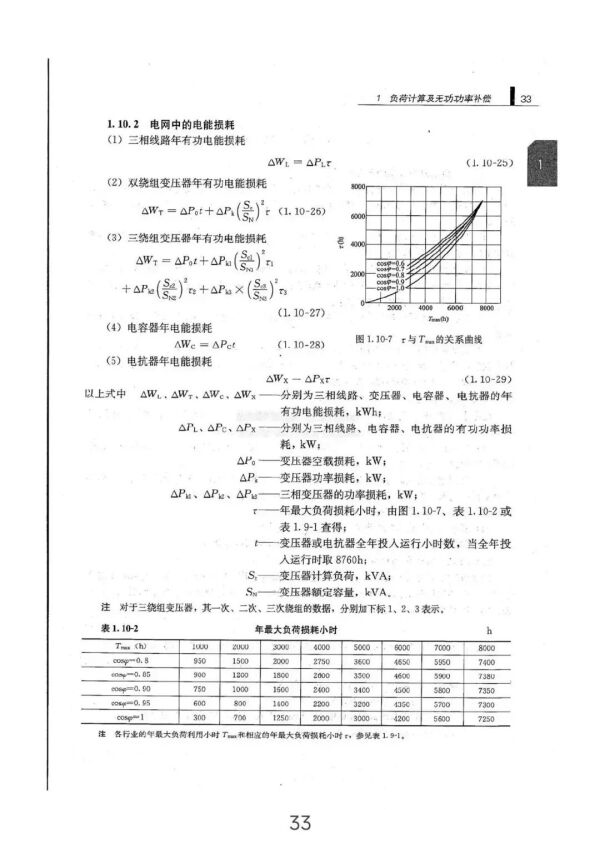

1、無功功率補償?shù)囊饬x

無功功率補償是改善電網功率因數、降低電能損耗、提高電壓質量和供電可靠性的重要手段。在電力系統中，由于大量感性負載的存在，如電動機、變壓器等，會產生大量的無功功率。

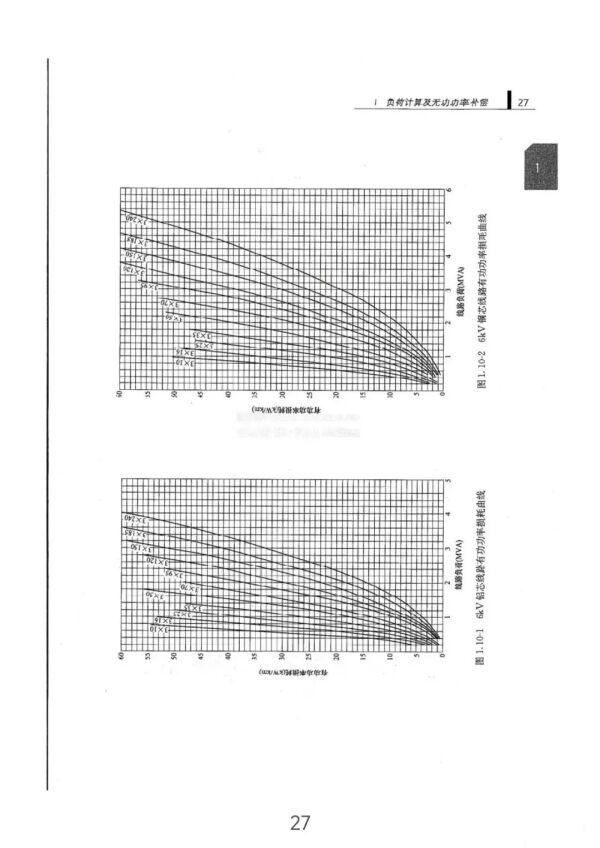

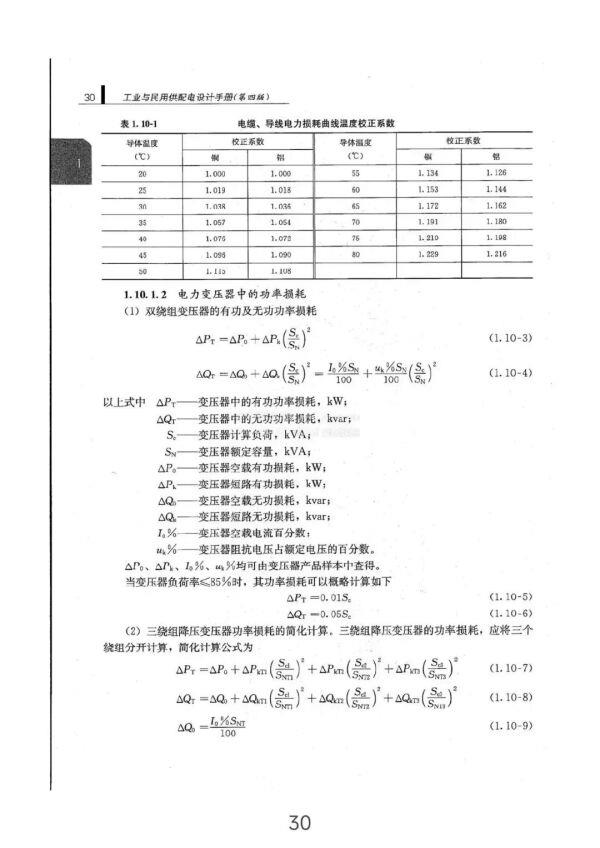

這些無功功率在電網中流動會占用輸電設備的容量，增加電能損耗，降低電壓質量。通過無功功率補償，可以減少線路和變壓器的無功功率損耗，提高電網的功率因數，從而降低電能損耗和電費支出。同時，無功功率補償還能改善電網的電壓質量，提高供電可靠性。

2、無功功率補償?shù)脑瓌t

無功功率補償應遵循以下原則：

全面規劃：在電網規劃階段就應充分考慮無功補償?shù)男枨蠛筒季帧?/span>

合理布局：根據電網的結構和負荷分布情況，合理確定補償裝置的布置位置。

分級補償：在電網的不同層級（如高壓側、中壓側、低壓側）分別進行無功補償。

就地平衡：盡量實現無功功率的就地平衡，減少無功功率在電網中的流動。

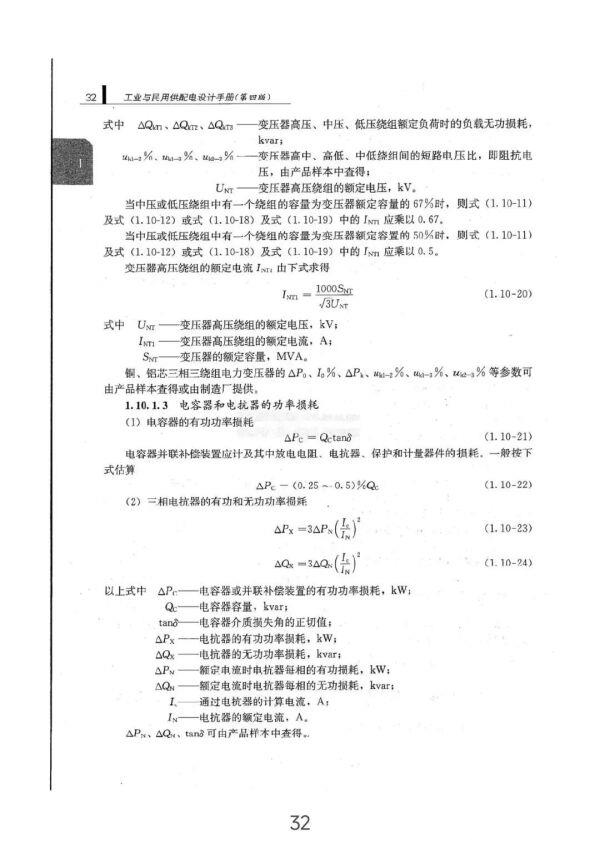

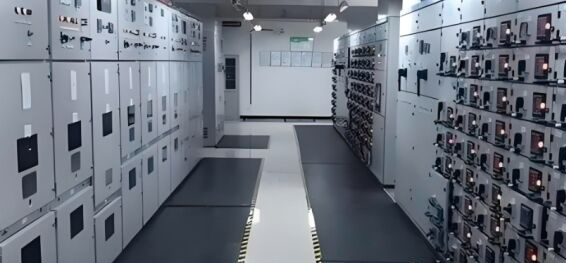

3、并聯電容補償裝置

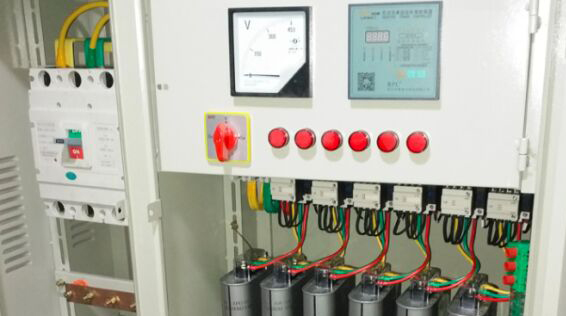

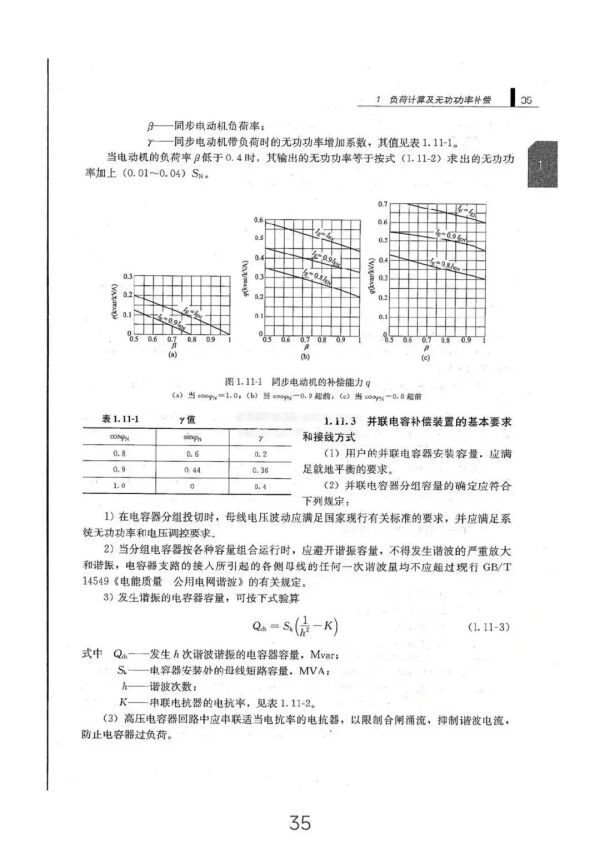

并聯電容補償裝置是無功功率補償中常用的裝置之一。它通過向電網提供容性無功功率來補償感性無功功率，從而提高電網的功率因數。并聯電容補償裝置具有以下特點：

（1）結構簡單：并聯電容補償裝置的結構相對簡單，安裝和維護也相對容易。

（2）經濟高效：并聯電容補償裝置的成本相對較低，且能夠顯著降低電網的電能損耗，從而提高電力傳輸和使用的經濟性。通過合理的補償容量配置，可以在較短時間內收回投資成本，實現長期的經濟效益。

（3）易于維護：并聯電容補償裝置的運行穩定可靠，維護工作量相對較小。只需定期檢查電容器的外觀、溫度以及連接線路等，確保其處于良好的工作狀態即可。

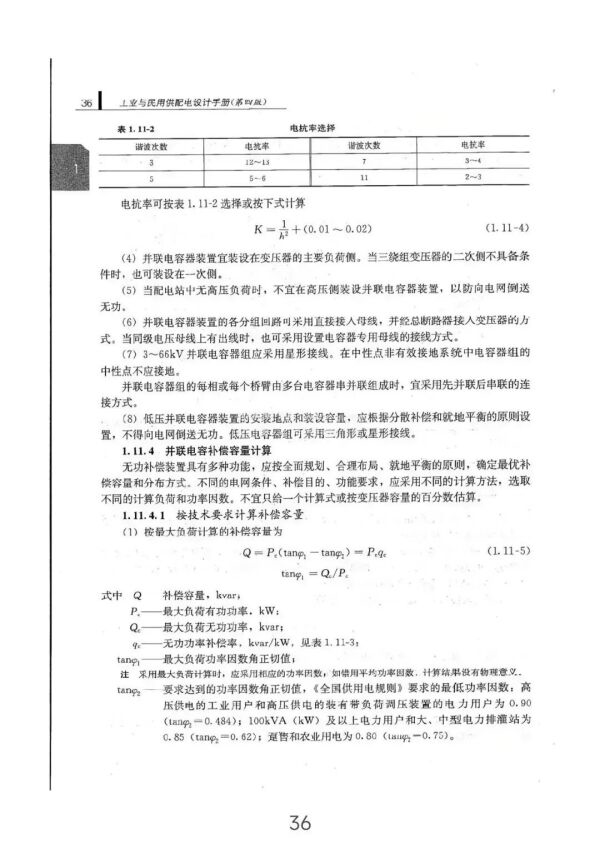

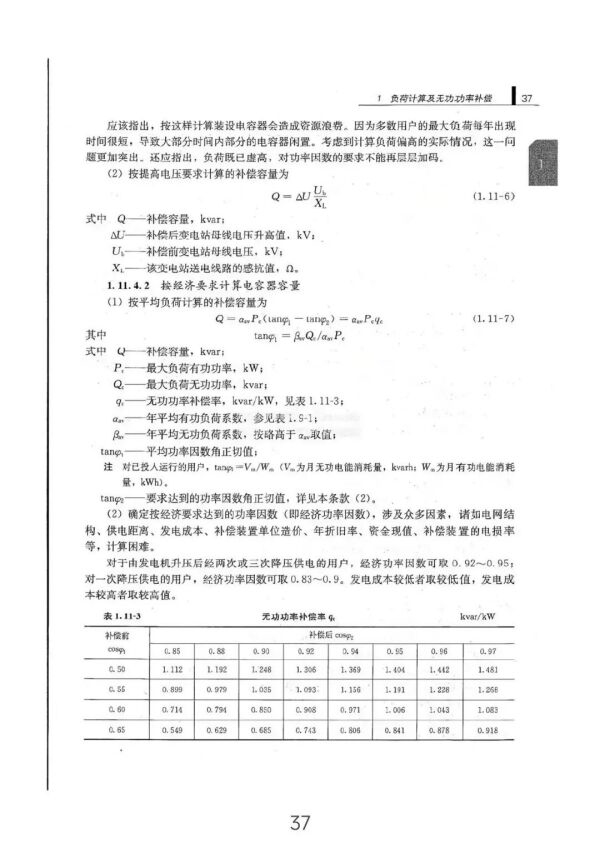

4、補償容量的確定

（1）補償容量的確定是無功功率補償設計的重要環節。補償容量過小，無法有效改善電網的功率因數，降低電能損耗；補償容量過大，則會造成不必要的投資浪費，甚至可能引發電網的電壓波動和過電壓問題。因此，在確定補償容量時，需要綜合考慮電網的負荷特性、電壓質量、諧波含量以及經濟性等因素。

（2）常見的補償容量計算方法包括經驗公式法、負荷統計法和仿真計算法等。經驗公式法根據電網的功率因數目標和負荷特性，通過經驗公式估算出所需的補償容量。負荷統計法則通過統計電網中各類感性負載的容量和運行時間，結合無功功率的需求特性，計算出總的補償容量。仿真計算法則利用電力系統仿真軟件，對電網進行建模和仿真分析，從而得到精確的補償容量。

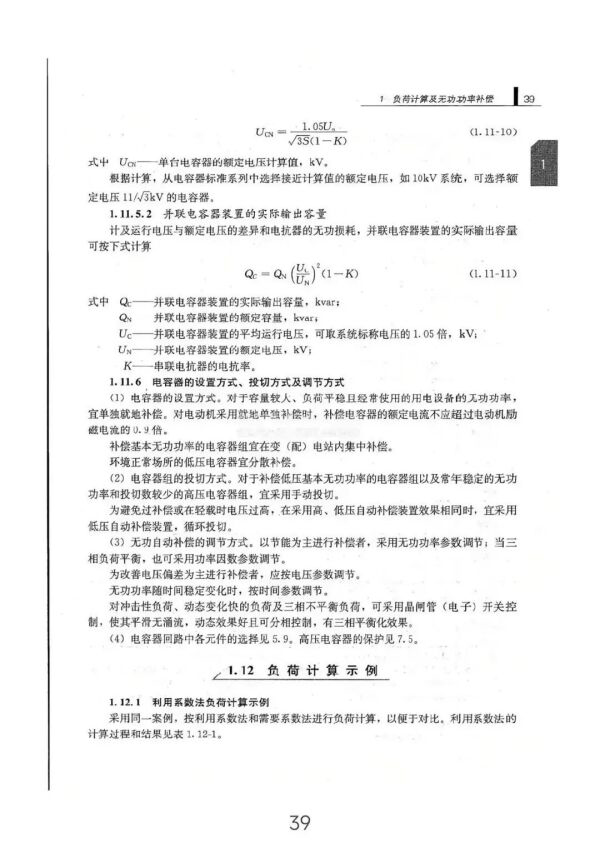

5、補償裝置的投切與控制

（1）為了實現無功功率的動態補償和精確控制，補償裝置需要具備可靠的投切和控制功能。常見的投切方式包括手動投切和自動投切兩種。手動投切需要人工操作，適用于負荷變化不大或需要定期維護的場合。自動投切則通過控制器或智能系統實現補償裝置的自動投切和調節，能夠根據電網的實際無功需求和電壓狀況進行實時調整，確保電網的功率因數和電壓質量始終保持在最優狀態。

（2）控制器的選擇對于補償裝置的性能和效果至關重要。現代控制器通常采用先進的控制算法和通信技術，能夠?qū)崿F(xiàn)精確的補償控制和遠程監控。通過實時監測電網的功率因數、電壓、電流等參數，控制器能夠自動調整補償裝置的投切狀態和輸出容量，確保電網的穩定運行和高效利用。

6、補償裝置的應用場景

并聯電容補償裝置廣泛應用于各種電力系統和用電場合中。在高壓輸電系統中，補償裝置能夠減少線路的無功功率傳輸損耗，提高輸電效率；在中低壓配電系統中，補償裝置則能夠改善電網的電壓質量，提高供電可靠性。此外，在工業生產、商業建筑、居民小區等用電場合中，補償裝置也被廣泛應用以提高用電效率、降低電費支出。

7、新型無功補償技術的發展

（1）隨著電力電子技術的快速發展和智能電網的建設推進，新型無功補償技術不斷涌現。例如，靜止無功補償器（SVC）和靜止同步補償器（STATCOM）等電力電子裝置能夠?qū)崿F(xiàn)更加快速和精確的無功補償控制。

這些裝置通過電力電子開關器件的快速切換和調節功能，能夠?qū)崟r跟蹤電網的無功需求和電壓變化，實現動態無功補償和電壓調節。相比傳統的并聯電容補償裝置，新型無功補償技術具有更高的補償精度、更快的響應速度和更強的適應性。

? 文章總結

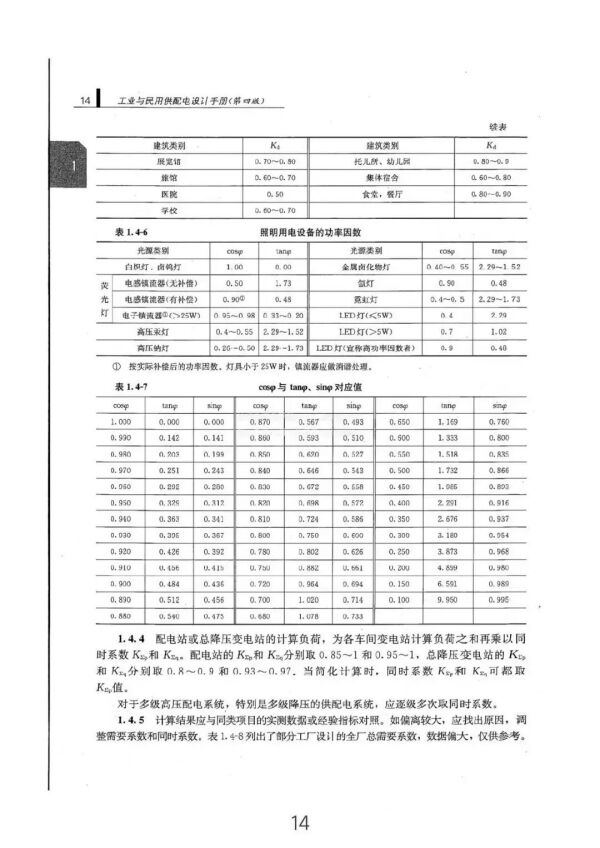

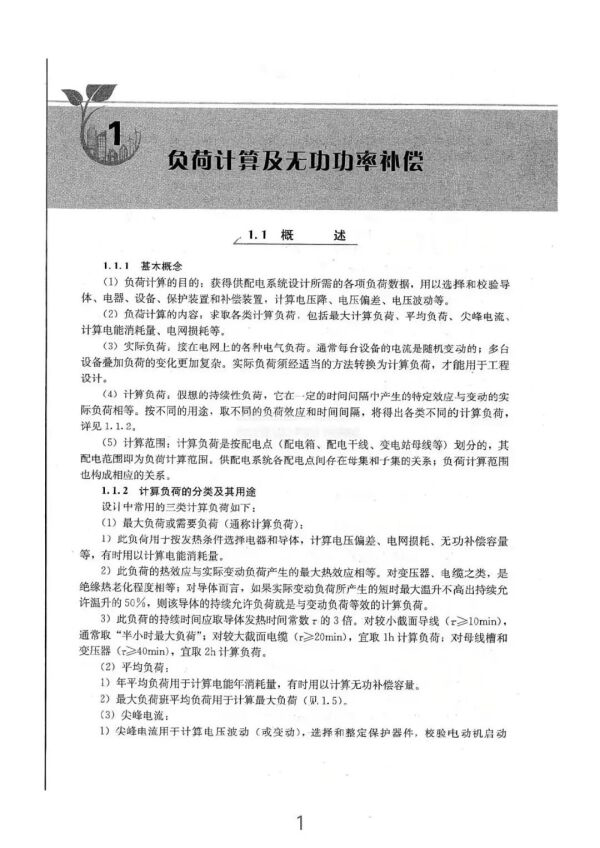

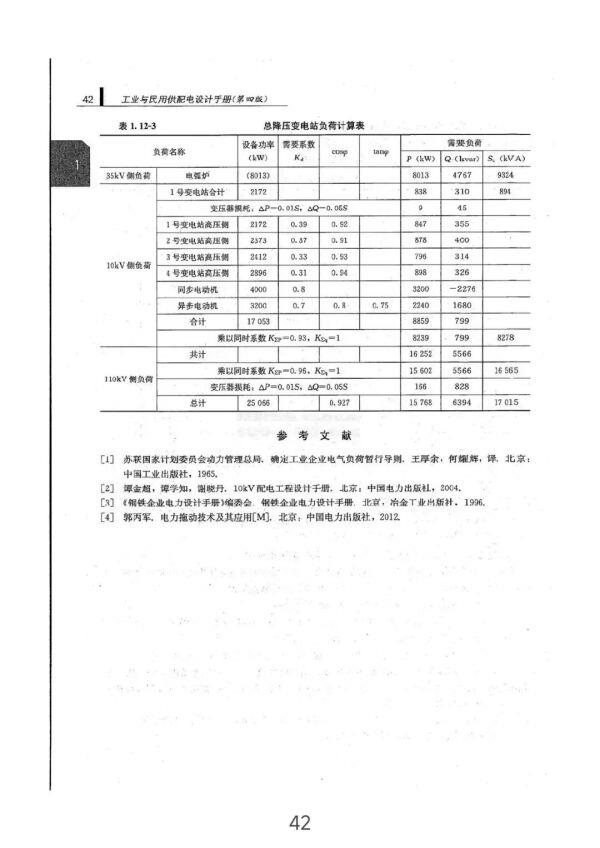

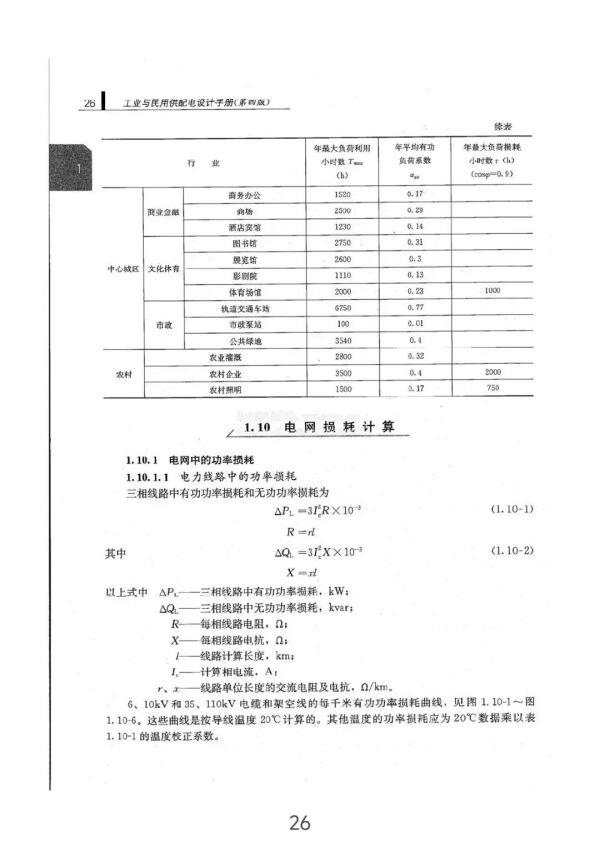

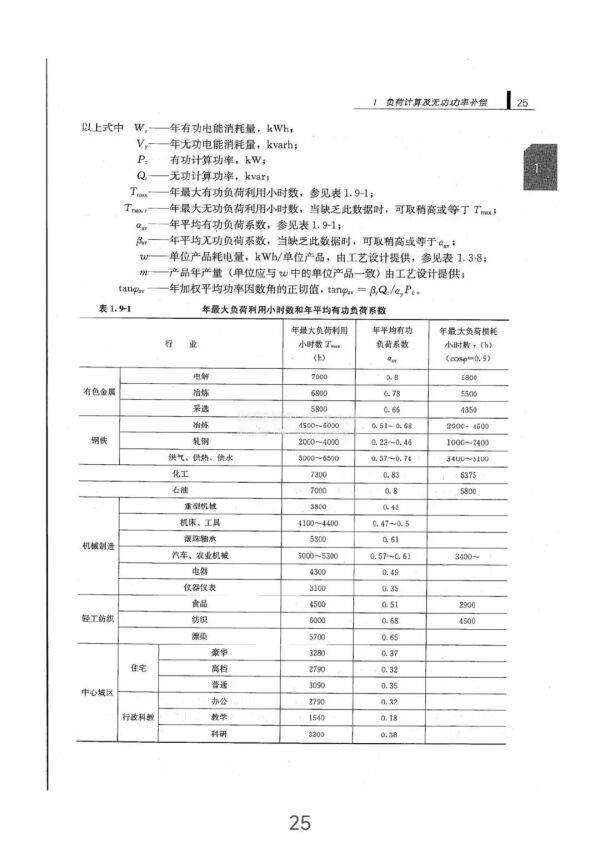

綜上所述，《工業與民用供配電設計手冊(第四版)》的第一章“負荷計算及無功功率補償”詳細闡述了負荷計算的基本概念、方法、步驟以及無功功率補償?shù)囊饬x、原則和具體實施方式。通過合理的負荷計算和無功功率補償措施的實施，可以確保供配電系統的安全、經濟、可靠運行，提高電能質量和供電可靠性，為社會的經濟發展和人民生活提供堅實的電力保障。
