摘要：針對小電流單相接地故障選線有多種方法，每種方法都有一定的適用范圍，也都有各自的局限性，都很難完全適應各種電網結構與復雜的故障狀況。一種可行的辦法是使用多重選線判據來構成綜合判據，利用各種判據選線性能上的互補性擴大正確選線的故障范圍，提高選線結果的可靠性。而利用模糊理論實現多判據選線信息融合開發的分布式小電流接地選線系統通過在湖北電網應用實踐證明，可明顯提高小電流單相接地故障選線的正確性。

作者簡介：張浩(1964-)，男，湖北襄陽人，襄陽科能機電公司，高級工程師。(湖北襄陽441001)胡東波(1975-)，男，湖北咸寧人，咸寧供電公司，高級工程師。(湖北咸寧437000)

我國35kV及以下的中低壓配電網系統一般采用中性點不接地系統或經消弧線圈接地系統。由于在小電流接地系統中發生單相接地故障時不形成短路，只在系統中產生很小的零序電流，三相線電壓依然對稱，不影響系統正常工作。我國電力規程規定，小電流接地系統可帶單相接地故障繼續運行1～2小時。這樣能夠提高供電的連續性和可靠性，這是小電流接地系統的突出優點。但隨著饋線的增多，電容電流也在增大，長時間帶故障運行就易使故障擴大為相間短路或兩點及多點接地故障?；」饨拥剡€會引起全系統過電壓，進而損壞設備，破壞系統安全運行。隨著當今對電能質量的要求越來越高，這就需要運行人員在發生故障后必須盡快查明短路線路和短路點，以便采取相應對策解除故障，使系統恢復正常運行。

一、現狀

中性點非有效接地系統單相接地故障選線長期以來是國內外關注的尚未解決的一大難題。針對這一問題提出了多種選線方法，但都很難完全適應各種電網結構與復雜的故障狀況。湖北電網35kV變電站共800多座，其中許多變電站安裝了小電流接地選線裝置，但由于選線準確率不高、使用效果不太理想，故使用部門一直想尋求一種好的解決方法。

二、原理分析

小電流接地系統單相接地故障后的信號中含有各種各樣的故障信息，如穩態基波分量、高頻暫態分量。現在的各種算法就是利用了各種故障信息構成的故障判據。然而對不同故障條件下的故障信息分析表明，隨著故障條件的不同，故障信息也會有變化，有些算法可能會失效，所以根據不同算法作出的判斷結果的準確度也往往不同。理論和實踐都表明，沒有一種選線方法能夠保證對所有故障類型都有效，每種選線判據都有一定的適用范圍，也都有各自的局限性，需要滿足一定的適用條件。所以，僅靠一種判據進行選線是不充分的。

在這種現實狀況下，一種可行的辦法是使用多重選線判據來構成綜合判據，利用各種判據選線性能上的互補性擴大正確選線的成功率，提高選線結果的可靠性。那么多重選線判據如何來構成綜合判據呢?由于小電流接地系統及電網結構的復雜性，很難取得某種選線判據與選線結果之間精確的數學模型，而運用模糊理論實現多判據選線信息融合是一個可行的方法。

針對以往選線裝置存在的問題，襄陽科能機電設備有限公司成功開發了DJDX_08型基于模糊理論的分布式小電流接地選線系統，在湖北地區批量使用，獲得了令人滿意的效果。

三、理論依據

模糊理論是美國加州大學伯克利分校電氣工程系的扎德教授在1965年創立的模糊集合理論的數學基礎上發展起來的。模糊理論是以模糊集合為基礎，其基本精神是接受模糊性現象存在的事實，而以處理概念模糊不確定的事物為其研究目標，并積極地將其嚴密的量化成計算機可以處理的訊息，不主張用繁雜的數學分析即模型來解決模型，即在信息不完整、不精確的情況下作出判斷與決策，也就是進行模糊信息處理。

模糊理論已在實踐中被證明是現代智能技術中最重要的技術之一，是處理復雜不確定問題的較先進的方法之一，是用數學方法研究和處理具有“模糊”現象的一門科學。近年來，國內外文獻中提出了一些利用模糊理論實現多判據選線的新方法。實踐證明，應用模糊理論實現配電網故障選線方法，充分利用多方面的故障信息，用多種選線方法，使之相互補充、相互融合，可以明顯提高故障判別能力。

四、系統原理

DJDX_08型分布式小電流接地選線系統基于模糊理論定義有關事物差異中間過渡的不分明性，并成功應用在小電流故障選線中。其工作原理為：根據判據規則建立各選線方法的隸屬函數，包括各故障測度隸屬函數和各選線方法的權系數隸屬函數。最后對各個判據的數值屬性進行融合，得出一個綜合選線結果。其處理過程為：首先根據基波比幅比相算法確定基波比幅比相算法的故障測度隸屬函數，根據五次諧波算法確定五次諧波算法的故障測度隸屬函數，根據首半波算法確定首半波算法的故障測度隸屬函數，根據功率方向算法確定功率方向算法的故障測度隸屬函數，然后根據經驗數據確定各選線方法的權系數隸屬函數，最后對各個判據的數值屬性進行融合，得出一個綜合選線結果。

五、基本結構及核心元件

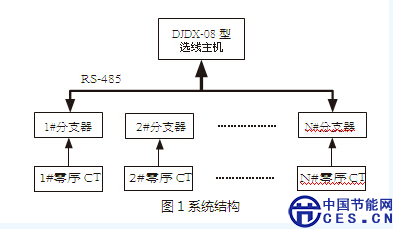

本系統采用上下位機構成的分布式結構，整個系統包括主機、數據采集分支器、高精度零序電流互感器三部分。通常，一個變電站只需一臺選線主機和若干臺信號采集分支器以及若干臺零序電流互感器組成一個完整的分布式接地選線系統。系統結構如圖1所示。

1.選線主機

選線主機是整個系統的指揮控制中心。它主要完成以下任務：四段相電壓的監測，一旦發生接地故障立即進入故障分析處理程序;故障分析處理程序：主機讀取各數據采集分支器傳來的數據，采用模糊理論的方法對數據進行分析，得出正確的選項結果;管理好人機接口：包括按鍵的處理、液晶顯示畫面的處理、打印機的管理等;通訊處理任務：包括與各數據采集分支器的通訊處理和與外部接口的通訊處理;為了實時并行處理，以上多任務嵌入了RTX_51實時操作系統，以保證各任務之間的協調配合。

選線主機可同時管理接入戶內式分支器30只，戶外式分支器90只;所有分支器與主機間的數據通訊都并聯在同一根4芯電纜線上，零序電流互感器套裝在被測高壓線上，分支器的跳閘繼電器輸出接口可與高壓開關的跳閘回路連接，4段母線PT的二次電壓回路與主機的PT接線端子連接，中文顯示的液晶屏、打印機、7個按鍵在前面板上，RS485通訊接口和繼電器的無源接點輸出可與電力綜合自動化微機保護聯接。

2.數據采集分支器

每只數據采集分支器都有一個單片機(工業級小電腦)，其作用是對來自于零序電流互感器的信號進行預處理，正常情況下其對各分支的零序信號進行檢測并保持對數據緩存區數據的刷新，而故障狀態時則對故障信息進行預處理，處理完的信息再送選線主機，從而大大減輕了主機負擔，提高了選線的時效性。

3.高精度零序電流互感器

為了更好地保證選線效果，我們自行研發了高精度的LXMZ-10型母線式零序電流互感器和LXMZ-10W型戶外母線式零序電流互感器。由于互感器的不平衡電流非常小，且靈敏度又很高，可使保護、選線裝置的可靠性大大提高。

六、工作過程

正常情況下，主機實時監控各母線段的各相電壓并進行數據的刷新與跟蹤分析，保持正常狀態下的顯示畫面，而數據采集分支器也同時進行各路零序電流的實時監控。當發生單相接地故障時，由于系統中性點的偏移，必然造成各相電壓的異常，主機監控到這種異常后立即向各路數據采集分支器發送廣播命令，使各路數據采集分支器立即進入異常狀態處理程序，其處理過程是首先按比幅比相的方法對數據采集分支器采集的三路信號進行預處理分析并提取其中的特征變量，然后將可能性較大的回路數據上傳給主機，而可能性極小的回路數據丟棄，入運行，此系統在投入運行的一年多期間共發出103次接地報警信號，伴有警鈴響，顯示并上傳了接地線路和接地相別。絕大部分屬于瞬間接地，沒有做任何操作故障能夠自動消除。共有5次操作開關后，接地信號消失;有2次速斷跳閘后，信號消失。接地線路和接地相別均能正確顯示出來。

2.咸寧通城供電公司110kV麥?zhǔn)凶冸娬?/p>

110kV麥?zhǔn)凶冸娬就哆\(yùn)于2002年11月，采用某公司的小電流接地選線裝置，由于選線效果不佳，后棄用。2011年采用DJDX-08型小電流接地選線裝置，近一年發生接地故障17次，裝置正確動作15次，選線準確率達88.2%。其中發生2次不正確動作情況，后經廠家現場測試，發現其中一個分支器損壞，更換后恢復正常。更換后共發生接地故障4次，均正確動作。

3.咸寧嘉魚縣供電公司110kV潘灣變電站

嘉魚縣供電公司110kV潘灣變電站投運于1970年7月。該站屬于戶內電纜式架空出線、中性點不接地的系統，共有9條出線。2005年以前采用某知名公司的小電流接地選線裝置。由于選線效果不太理想，2005年11月開始采用常規燈泡和警鈴的方式告警，人工選跳線路方式解除接地故障。

該站又在2012年9月16日安裝使用了一套DJDX-08型“分布式單相接地故障電腦綜合選線裝置”。運行三個月選線裝置共記錄了發生單相接地的情況9次，其中經過巡線核查和停電處理證實過的金屬性接地的情況有8次，告警自行恢復1次。每次發生單相接地時，DJDX-08型裝置的音響和燈光會立即報警，液晶屏上顯示接地的線路、接地相別、接地發生時間和持續時間，同時把接地信息上傳到后臺機和調度室，實現了無人值班變電站的遠程控制。另有1次屬于瞬間接地的情況，沒有進行處理接地故障就自動消失。

對于較復雜的接地故障，該系統也能正確判斷告警。例如在11月6日記錄保存了不同母線段上的兩條線路同時發生接地故障的情況。當?shù)谝粭l線路先發生接地時，選線裝置發出了音響燈光報警，同時把接地信息傳到了后臺和調度室。當時調度室和變電站值班員決定先觀察一下，看故障能否自動消失;過了10分鐘左右，裝置上另一段母線上發出了線路接地的報警，調度室下達了斷開兩條故障線路的命令。斷開兩條線路后，裝置報警分別消失，同時自動打印出了兩條線路的接地信息。后經巡線人員證實，這兩條線路都屬于刮風導致其中一相碰到樹枝引起的間接性接地。裝置判斷出來的接地線路和相別與實際一致。

八、結束語

在10kV、35kV系統中，發生單相接地故障如果不進行及時處理，由于非故障相的兩相對地的電壓升高，可能引起絕緣薄弱環節被擊穿，發展成為相間短路，使事故擴大，影響電網安全運行;特別是線路因斷線發生接地時不能夠及時切除停電就會對斷線附近的人或牲畜構成生命安全，造成更大的經濟損失及不良的社會影響。襄陽供電公司在近幾年內曾經使用過多種原理的小電流接地選線裝置，選線效果一直不太理想，后來逐漸退出運行?，F(xiàn)在使用了基于模糊推論方法的分布式小電流接地選

線系統后減少了人工逐次拉閘停電的次數，縮短了查找接地線路的時間，保證了非故障線路供電的可靠性，減少了供電的安全隱患，提高了供電的質量和可靠性，同時也減輕了運行維護人員的工作量，取得了滿意的效果。分布式接地選線技術在湖北其他地區的使用也受了用戶的歡迎。

參考文獻：

[1]陳炯聰 ,齊鄭,楊奇遜.基于模糊理論的小電流單相接地選線裝置[J].電力系統自動化,2004,(8):88-91.

(責任編輯：王祝萍)

原標題:分布式接地選線技術在湖北電網的應用
