KYN口-40.5鎧裝式金屬封閉開關設備是本公司研制開發的一種小型化鎧裝金屬封閉開關設備（簡稱開關柜）。該產品適用于三相交流50Hz電力系統，用于接受和分配電能，并對電路實行控制、保護及檢測。該開關柜有鎧裝柜和雙母線柜兩種結構形式，可配置SF6斷路器、VD4-40.5斷路器、ZN72-40.5全絕緣真空斷路器，二次回路配置先進可靠的控制保護單元。產品內部采用APG環氧澆鑄與可靠的固體全絕緣母線工藝進行全絕緣設計，具有良好的電場分布措施，是技術先進、性能穩定、結構合理、使用方便、安全可靠的小型化開關設備。 根據國網、省網要求及用戶使用反饋信息，改進的新型鎧裝型產品（1400mm柜寬）。較之原結構產品，在結構工藝、絕緣性能、防護措施方面有了較大改進，在不使用絕緣隔板材料的條件下，空氣絕緣距離能夠滿足電力系統的要求，解決了40.5kV鎧裝式金屬封閉開關設備長期運行后絕緣性能下降的問題。該產品已通過了內部燃弧試驗，內部燃弧等級達到AFLR 31.5kA，0.5S，符合國網技術要求，適用于220kV及以上等級變電所和運行環境較差的變電所。
|

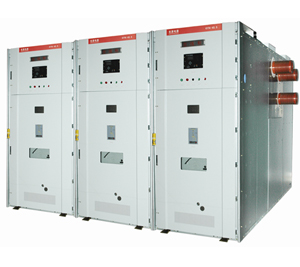

 KYN口-40.5鎧裝移開式金屬封閉開關設備 |
■ 使用條件
1）環境溫度：上限+40℃，下限-35℃（允許在-45℃時儲運）；
2）海拔高度：不超過1000m（高原型3000m）；
3）相對濕度：日平均值不大于65%，月平均值不大于60%(凡超過場所，需增加除濕設備）；
4）地震烈度不超過8級；
5）安裝在無火災、無爆炸危險、無嚴重污穢、無化學腐蝕氣體及劇烈震動的場所。
■ 技術參數
|
序號 |
名 稱 |
單位 |
參數 |
|
|
1 |
額定電壓 |
kV |
40.5 |
|
|
2 |
額定頻率 |
Hz |
50 |
|
|
3 |
額定絕緣水平 |
1min工頻耐受電壓(對地、相間/斷口） |
kV |
95/118 |
|
雷電沖擊耐受電壓(對地、相間/斷口） |
kV |
185/215 |
||
|
4 |
額定電流 |
A |
630、1250、1600、2000、2500 |
|
|
5 |
額定短路開斷電流 |
kA |
25、31.5 |
|
|
6 |
額定短路開斷電流（峰值） |
kA |
63、80 |
|
|
7 |
額定短路關合電流 |
kA |
25、31.5 |
|
|
8 |
額定峰值耐受電流 |
kA |
63、80 |
|
|
9 |
輔助控制回路額定電壓 |
V |
AC或DC 110/220 |
|
|
10 |
防護等級 |
|
IP4X（斷路器門打開或隔室內為IP2X） |
|
■ 技術關鍵點
● 柜體結構進行優化，確保帶電體相間及對地空氣凈距達300以上，相間不再加裝絕緣隔板，完全依靠空氣絕緣，減少了惡劣天氣下由于絕緣隔板表面凝露而引起的絕緣下降的問題。
● 采用大相間距的斷路器及接地開關，相間距達到360mm。
● 當斷路器相距為300mm時，開關柜采用斜向式觸頭盒，確保空氣凈距達300以上。
● 開關設備視察窗采用防爆雙層屏蔽鋼化玻璃，提高了開關柜的防爆等級。
● 互感器安裝采用抽出式結構，便于安裝和運行維護。
● 母線采用硫化工藝，進一步增強絕緣性能。
● 通過了內部燃弧試驗，內部燃弧等級達到AFLR 31.5kA，0.5S，具有抗電弧故障的能力。
● 可以配用弧光保護裝置，進一步增強開關柜安全運行。
■ 外形結構圖

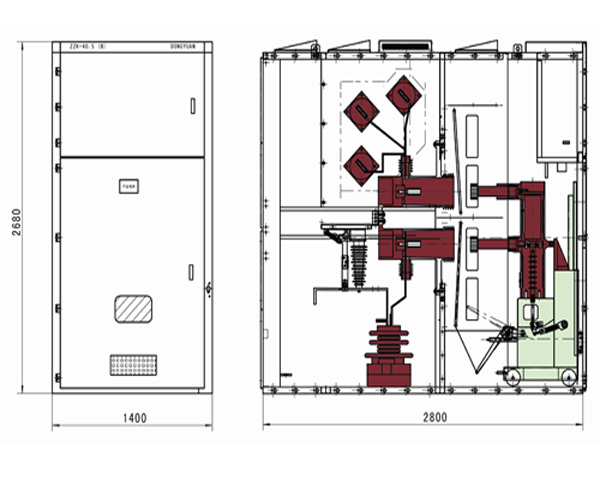

KYN口-40.5 開關柜外形尺寸圖

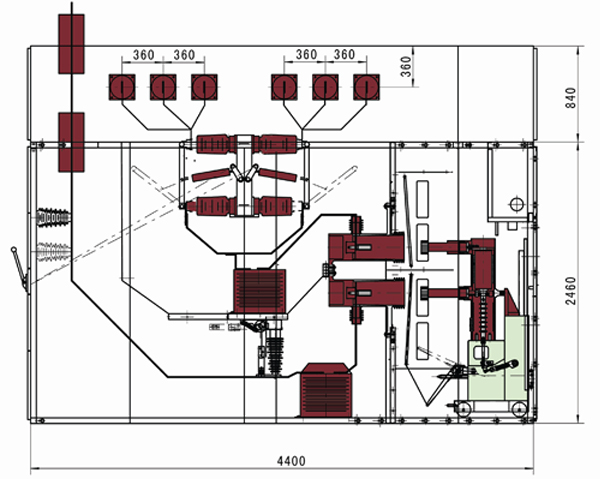

KYN口-40.5雙路母線開關柜外形尺寸圖
