■ 概述
|

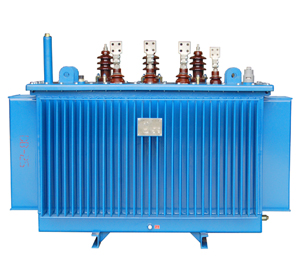

SBH15 10-35kV非晶合金配電變壓器是以非晶合金鐵心可取代硅鋼片鐵心的新型環保節能型變壓器。結構為三相五柱式結構，高度低、空載損耗低（比S9型變壓器降低70%），聯結組為Dyn11，電壓質量高,安匝分布較平衡，軸向機械力較小，增強了變壓器承受短路的能力。該系列變壓器運行安全可靠、安裝方便、維護簡單，環保性能優越，社會和經濟效益顯著，廣泛應用于城網改造、住宅小區、商業中心、企業、學校等公共場所。
|
|
■ 技術參數
SBH15 10KV系列三相非晶合金鐵芯無勵磁調壓配電變壓器
|
額定容量
（kVA）
|
電壓組合
|
聯接組標號
|
空戴損耗
（W）
|
負載損耗
（W）
|
空載電流
（%）
|
短路阻抗
（%）
|
|
高壓（kV）
|
分接（%）
|
低壓（kV）
|
|
30
|
6
6.3
10
10.5
11
|
±5或
±2×2.5
|
0.4
|
Dyn11
|
33
|
600
|
1.7
|
4
|
|
50
|
43
|
870
|
1.3
|
|
63
|
50
|
1040
|
1.2
|
|
80
|
60
|
1250
|
1.1
|
|
100
|
75
|
1500
|
1.0
|
|
125
|
85
|
1800
|
0.9
|
|
160
|
100
|
2200
|
0.7
|
|
200
|
120
|
2600
|
0.7
|
|
250
|
140
|
3050
|
0.7
|
|
315
|
170
|
3650
|
0.5
|
|
400
|
200
|
4300
|
0.5
|
|
500
|
240
|
5150
|
0.5
|
|
630
|
320
|
6200
|
0.3
|
4.5
|
|
800
|
380
|
7500
|
0.3
|
|
1000
|
450
|
10300
|
0.3
|
|
1250
|
530
|
12000
|
0.2
|
|
1600
|
630
|
14500
|
0.2
|
|
2000
|
750
|
17400
|
0.2
|
5
|
|
2500
|
900
|
20200
|
0.2
|
SBH15 20KV系列三相非晶合金鐵芯無勵磁調壓配電變壓器
|
額定容量
（kVA）
|
電壓組合
|
聯接組標號
|
空戴損耗
（W）
|
負載損耗
（W）
|
空載電流
（%）
|
短路阻抗
（%）
|
|
高壓（kV）
|
分接（%）
|
低壓（kV）
|
|
63
|
20
|
±3或
±2×2.5
|
0.4
|
Dyn11
|
65
|
1145
|
1.2
|
5.5
|
|
80
|
75
|
1375
|
1.0
|
|
100
|
90
|
1650
|
1.0
|
|
125
|
100
|
1980
|
0.9
|
|
160
|
120
|
2420
|
0.7
|
|
200
|
145
|
2860
|
0.7
|
|
250
|
165
|
3355
|
0.7
|
|
315
|
200
|
4015
|
0.5
|
|
400
|
240
|
4730
|
0.5
|
|
500
|
290
|
5665
|
0.5
|
|
630
|
370
|
6820
|
0.3
|
6
|
|
800
|
450
|
8250
|
0.3
|
|
1000
|
530
|
11330
|
0.3
|
|
1250
|
620
|
13200
|
0.2
|
|
1600
|
750
|
15950
|
0.2
|
|
2000
|
900
|
19140
|
0.2
|
|
2500
|
1080
|
22220
|
0.2
|
SBH15 35kV系列三相非晶合金鐵芯無勵磁調壓配電變壓器
|
額定容量
（kVA）
|
電壓組合
|
聯接組標號
|
空戴損耗
（W）
|
負載損耗
（W）
|
空載電流
（%）
|
短路阻抗
（%）
|
|
高壓（kV）
|
分接（%）
|
低壓（kV）
|
|
50
|
35
|
±5
±2×2.5
|
0.4
|
Dyn11
Yyn0
|
85
|
1140
|
1.5
|
6.5
|
|
100
|
120
|
1910
|
1.2
|
|
125
|
135
|
2260
|
1.1
|
|
160
|
150
|
2680
|
0.9
|
|
200
|
175
|
3160
|
0.9
|
|
250
|
205
|
3760
|
0.9
|
|
315
|
245
|
4530
|
0.7
|
|
400
|
295
|
5470
|
0.7
|
|
500
|
345
|
6580
|
0.7
|
|
630
|
420
|
7870
|
0.5
|
|
800
|
500
|
9400
|
0.5
|
|
1000
|
590
|
11540
|
0.5
|
|
1250
|
710
|
13940
|
0.4
|
|
1600
|
850
|
16670
|
0.4
|
|
2000
|
1090
|
19710
|
0.4
|
|
2500
|
1280
|
23300
|
0.4
|
|
??
??
??
?
