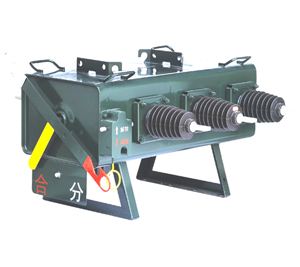

HSF-12系列戶外交流六氟化硫負荷開關適用于額定電壓12kV配電網，用于開斷、關合負荷電流和過載電流，能自動將發生故障的配電線路區段隔離開。
■ 使用環境條件
|
|
■ 技術參數
|
序號 |
參數名稱 |
單位 |
技術參數 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定電流 |
A |
630 |
|
3 |
額定頻率 |
Hz |
50 |
|
4 |
額定短時耐受電流(4s) |
kA |
20 |
|
5 |
額定短路關合電流 |
kA |
50 |
|
6 |
1min工頻耐受電壓 |
kV |
42/48(隔離斷口） |
|
7 |
雷電沖擊耐壓 |
kV |
75/85（隔離斷口） |
|
8 |
額定電纜充電開斷電流 |
A |
16 |
|
9 |
額定SF6氣體壓力（20℃時） |
Mpa |
0.03(表壓） |
|
10 |
每相回路電阻 |
μΩ |
≤130 |
|
11 |
機構壽命 |
次 |
5000 |
■ 技術關鍵點
●HSF負荷開關采用壓氣式滅弧原理，以SF6氣體為絕緣和滅弧介質，并配以獨特的內置彈簧機構，具有操作簡單，操作功小，機構不受外界環境影響等優點，是一種性能優越的免維護開關設備。
●開關外殼采用不銹鋼（3㎜）制造，具有良好的密封性和強度，并進行表面噴涂處理。
●外殼安裝了防爆泄壓裝置，避免了因開關內部壓力異常增高而導致斷路器殼體爆裂。
●裝設了低氣壓閉鎖裝置，當開關內部氣體壓力低于閉鎖壓力（0.02Mpa，表壓）時，低氣壓閉鎖裝置將開關閉鎖并隨之發出紅牌指示。
●裝設了手動閉鎖裝置，可將開關閉鎖在合閘或分閘位置，防止運行時的誤操作；同時在停電作業時防止誤合閘。
●使用EPDM橡膠絕緣套管或硅橡膠與環氧樹脂復合套管，徹底杜絕因外力和雷電造成的瓷瓶破裂或因烘結不良造成的開裂，大大提高了負荷開關運行的可靠性。開關進出線可以采用端子出線或電纜出線。
■ 產品外形尺寸

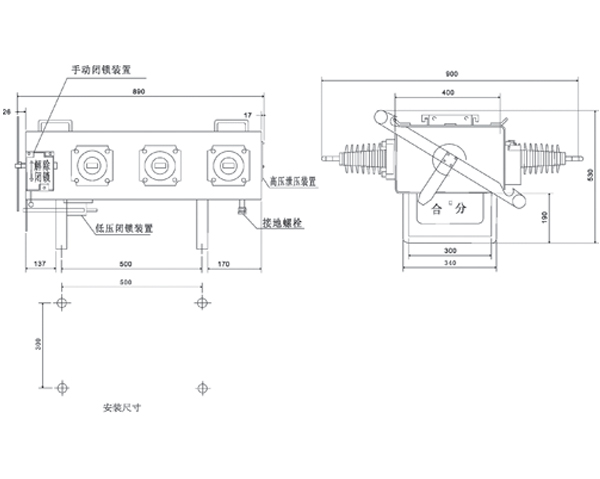

HSF-12戶外交流六氟化硫負荷開關外形尺寸圖
