HZF-24戶外負荷開關采用真空滅弧技術，廣泛適用于三相交流50Hz，額定電壓為24kV系統中作為開斷和閉合負荷電流之用，亦可作為開斷和閉合空載線路、空載變壓器之用。操作時由自帶快分快合機構的真空滅弧室滅弧，隔離刀閘只承受工作時的操作電流,具有開斷能力強、操作方便、壽命長、免維護等特點。 ■ 使用環境條件 1、周?chē)諝鉂穸龋荷舷蓿?40℃，下限：一般地區-35℃，嚴寒地區-40℃： |
|
■ 技術參數
|
序號 |
項目名稱 |
單位 |
參數 |
|
|
1 |
額定電壓 |
kV |
24 |
|
|
2 |
額定電流 |
A |
630 |
|
|
3 |
額定頻率 |
Hz |
50 |
|
|
4 |
額定短路開斷電流 |
kA |
20 |
|
|
5 |
額定短路關合電流（峰值） |
kA |
50 |
|
|
6 |
額定短時耐受電流（4s） |
kA |
20 |
|
|
7 |
額定峰值耐受電流 |
kA |
50 |
|
|
8 |
絕緣水平 |
1min工頻耐壓（對地、相間/斷口） |
kV |
65/79 |
|
雷電沖擊耐壓(峰值)（對地、相間/斷口） |
125/145 |
|||
|
9 |
機械壽命 |
次 |
5000 |
|
■ 技術關鍵點
● 負荷開關采用三相分體柱式結構，采用真空滅弧技術承受關合電流，具有穩定可靠、無油、無污染、無燃燒和爆炸危險、免維護、體積小、重量輕、壽命長等特點。
● 全密封真空滅弧室防潮、防凝露性能好，特別適用于嚴寒和潮濕地區。
● 真空滅弧室承受關合操作時的電流電弧，有效地保護了主刀閘，使主刀閘運行可靠、使用壽命長。
● 負荷開關三相聯動，設有儲能保持彈簧，關合速度快，并自動保持在被操作狀態，分合閘時有明顯的可見斷口，兼有隔離開關功能。
■ 產品外形尺寸

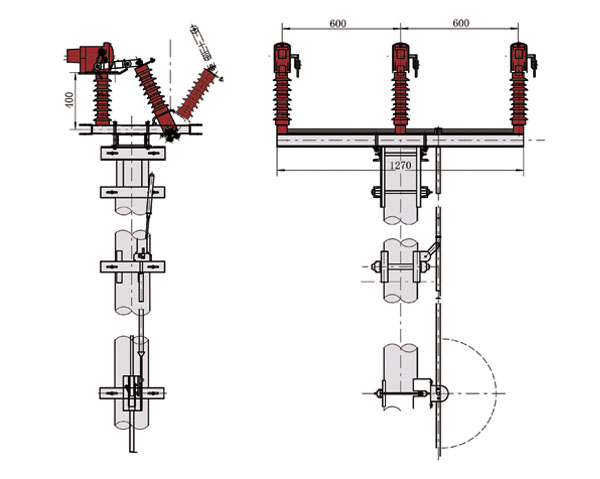

HZF-24(水平安裝）外形尺寸圖

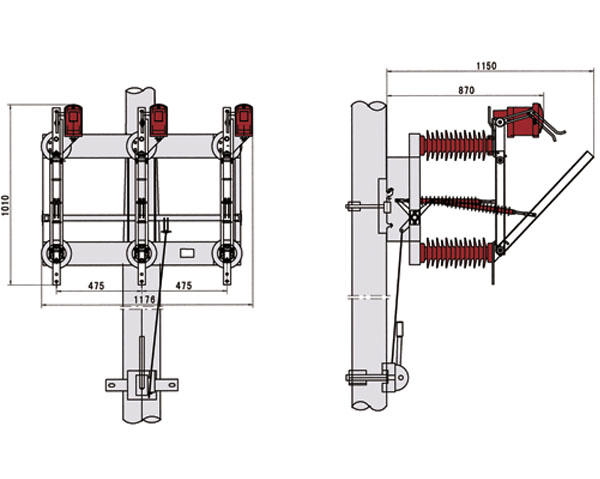

HZF-24(垂直安裝）外形尺寸圖
