產品綜述

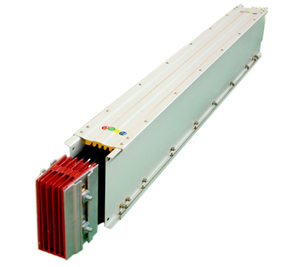

適用范圍：ADM系列空氣絕緣型母線槽適用于額定電壓660V以下、額定工作電流100～5000A、頻率50Hz的輸配電系統。該系列產品已全部通過“CQC”質量認證中心的嚴格認證。
|
■ ADM系列結構性能： 1、體積小、結構緊湊，外殼采和冷軋薄鋼一次冷軋成瓦楞型波紋槽結構，整體組裝后形成高強型管狀結構，可大大增強母線槽系統的強度（6m，直線居中施加70kg壓力，撓度小于15mm）；且母線導體通長固定于外殼瓦楞槽中，也增強了系統的動熱穩定性?？蓮氐捉鉀Q施工現場大跨距安裝的難題。
|
|
■ ADM系列絕緣配置
1、獨特的結構設計，讓母排在包裹絕緣介質后分相卡制于外殼瓦楞中，使母線系統擁有介質絕緣和空氣絕緣的雙重絕緣，集空氣型母線槽和密集型母線槽絕緣優點于一身。
2、母線介質絕緣采用高檔絕緣材料“塑料王”—聚四氟乙烯定向薄膜（SFM-3），該材料耐溫等級很高（-180℃～+250℃），單層耐壓6000V，絕緣等級“C”級，絕緣老化壽命50年以上，為現行實用絕緣材料中性能最佳產品。
3、母排在包裹絕緣材料后，與上下蓋板接觸部分采用U型橡膠墊作緩沖保護，以防止因母線絕緣材料于外殼之間的長期硬性接觸，造成母線絕緣材料的震動性磨損。該材料為高級彈性PVC，長期耐高溫達130℃，達到國家B級絕緣標準。
■ ADM系列技術參數
1、采用高強密封結構設計，一般防護等級為IP4X，特殊要求可達IP54。外殼防護已通過國家權威部門檢測并認定。
2、母線可承受2500V的工頻耐壓。
3、母線系統在以額定電流正常工作時，溫升不高于：接頭處60K、外殼30K、槽內40K。
