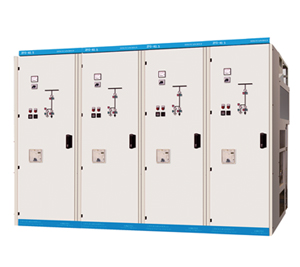

ZFC-40.5智能型氣體絕緣金屬封閉開關設備（簡稱C-GIS），是本公司在吸收國外先進技術基礎上，自行研制開發的新一代產品。用于輸配電系統以接受及分配電能，并對電力系統在正常運行和故障情況下實行控制、測量、監測；產品在可靠性、小型化、經濟性等方面綜合比較具有顯著的優越性，因而受到眾多用戶的青睞。該產品適用于40.5kV、額定頻率為50Hz的三相電力系統。
■ 使用環境條件 1、環境溫度：最高40℃，24小時日平均氣溫不超過35℃，最低-35℃。 |
|
■ 技術參數
|
項目 |
單位 |
參數 |
|
|
額定電壓 |
kV |
40.5 |
|
|
額定電流 |
A |
630、1250、1600、2000、2500 |
|
|
額定頻率 |
Hz |
50 |
|
|
額定短時工頻耐受電壓 |
相間、相對地/斷口 |
kV |
95/118 |
|
額定雷電沖擊耐受電壓 |
相間、相對地/斷口 |
kV |
185/215 |
|
額定短路開斷電流 |
kA |
25、31.5 |
|
|
額定短路關合電流 |
kA |
63、80 |
|
|
額定短時耐受電流 |
kA |
25、31.5 |
|
|
額定短時耐受時間 |
s |
4 |
|
|
額定峰值耐受電流 |
kA |
63、80 |
|
|
外殼防護等級 |
|
充氣殼體IP67,低壓柜體IP4X |
|
|
額定操作順序 |
|
分-0.3s-合分-180s-合分 |
|
|
絕緣氣體 |
|
SF6 |
|
|
額定工作壓力 |
Mpa |
0.04（20℃時表壓） |
|
|
操作電壓 |
V |
AC、DC 110 220 |
|
■ 技術關鍵點
● 模塊化設計，將相同的高壓元件組成若干標準模塊，通過模塊組合可以滿足各種主接線的要求，并可根據要求進行擴展，不會涉及SF6氣體的任何操作。同時，相同規格的零部件具有互換性，維修方便。
● 三相高壓元件封閉于SF6氣室內，額定充氣壓力0.04Mpa（20℃時表壓），氣箱用不銹鋼焊接而成，年漏氣率小于0.5%,可保持30年不補氣。
● 采用三工位隔離開關，實現分、合、接地三種功能，利用位置指示器（傳感式機械指示器）檢測其動觸頭的位置，簧片觸頭也能檢測到每相到達接地位置的情況，簡化了結構，減少運動零部件的數量，使結構緊湊。
● 電纜引出來用T形電纜插頭或一字電纜插頭連接，如圖1。
● 智能型二次系統，控制和保護單元執行所有開關操作，并可顯示所有設備的運行狀態和測定值，同時提供必要的信息和提示，實現全程的監控。

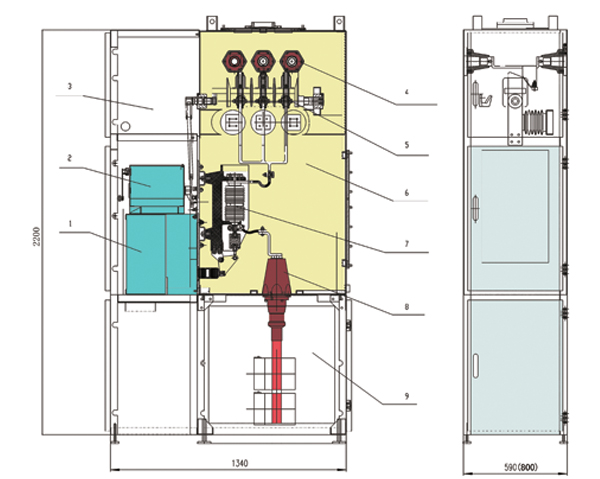

■ 外形結構圖
注：額定電流2000A以上柜寬為800mm。
ZFC-40.5充氣柜外形結構尺寸圖
1、斷路器操作機構； 2、三工位開關操作機構； 3、儀表室； 4、母線； 5、三工位開關；
6、氣箱； 7、斷路器本體； 8、電纜終端；9、電纜室。
