■ 概述

XHK消弧消諧及過電壓保護裝置適用于40.5kV小電流不接地系統中，用來對各類過電壓的限制，以提高電網運行安全可靠性。該裝置采用了微機技術，工作可靠性高，人機界面好,設置調試簡便，可廣泛應用于我國的電力、冶金、化工、煤炭和石油等行業及風電發電場、水電站等場所。

■　正常使用條件

1、環境溫度-35℃、45℃；
2、海拔高度<1000m，特殊情況可達4000m；
3、使用環境不得有粉塵、煤氣、煙氣等具有爆炸性的混合物；
4、空氣相對濕度：日平均值不大于95%，月平均值不大于90%；
5、地震烈度不超過8級；
6、無火災、爆炸、嚴重污穢、化學腐蝕及劇烈震動的場所。

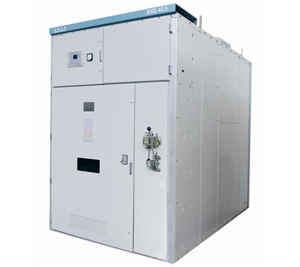

2011-12-27-100950

■　技術參數

開關柜技術參數

序號	項目		單位	參數
1	額定電壓		kV	40.5
2	額定電流		A	500
3	額定絕緣水平	工頻耐壓（1min）	kV	95
3	額定絕緣水平	雷電沖擊電壓	kV	185
4	額定頻率		Hz	50
5	接地電流		A	100

單極接觸器技術參數

序號	項目		單位	參數
1	額定電壓		kV	40.5
2	額定電流		A	500
3	額定頻率		Hz	50
3	工作耐壓	工頻耐壓（1min）	kV	95
3	工作耐壓	沖擊耐壓	kV	185
4	機械壽命		次	10⁵
5	電壽命		次	10⁵

■　技術關鍵點

●　采用對網絡電壓的計算判別故障相，準確性高。
●　采用選相方法定位，比采用選線的辦法對故障的定位更為準確。
●　采用短接的辦法滅弧，可靠性高，避免在網絡過電壓時開斷容性電流失敗而使故障擴大的危險。
●　采用觸摸屏技術，功能強大，界面良好。
●　采用PLC作為故障的判別及控制核心，工作可靠。
●　具備通訊接口，能與上位機實現實時通訊，實現遙測、遙控、遙信功能。
●　對運行信號及參數記錄，便于查詢分析。

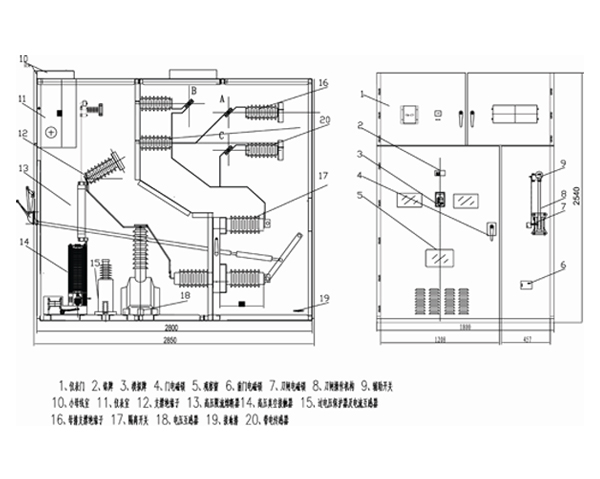

■　產品結構尺寸

2011-12-27-101001
