概述
|
XHK消弧消諧及過電壓保護裝置適用于40.5kV小電流不接地系統中，用來對各類過電壓的限制，以提高電網運行安全可靠性。該裝置采用了微機技術，工作可靠性高，人機界面好,設置調試簡便，可廣泛應用于我國的電力、冶金、化工、煤炭和石油等行業及風電發電場、水電站等場所。
■ 正常使用條件 1、環境溫度-35℃、45℃； |
|
|
|
■ 技術參數
開關柜技術參數
|
序號 |
項目 |
單位 |
參數 |
|
|
1 |
額定電壓 |
kV |
40.5 |
|
|
2 |
額定電流 |
A |
500 |
|
|
3 |
額定絕緣水平 |
工頻耐壓（1min） |
kV |
95 |
|
雷電沖擊電壓 |
kV |
185 |
||
|
4 |
額定頻率 |
Hz |
50 |
|
|
5 |
接地電流 |
A |
100 |
|
單極接觸器技術參數
|
序號 |
項目 |
單位 |
參數 |
|
|
1 |
額定電壓 |
kV |
40.5 |
|
|
2 |
額定電流 |
A |
500 |
|
|
3 |
額定頻率 |
Hz |
50 |
|
|
3 |
工作耐壓 |
工頻耐壓（1min） |
kV |
95 |
|
沖擊耐壓 |
kV |
185 |
||
|
4 |
機械壽命 |
次 |
105 |
|
|
5 |
電壽命 |
次 |
105 |
|
■ 技術關鍵點
● 采用對網絡電壓的計算判別故障相，準確性高。
● 采用選相方法定位，比采用選線的辦法對故障的定位更為準確。
● 采用短接的辦法滅弧，可靠性高，避免在網絡過電壓時開斷容性電流失敗而使故障擴大的危險。
● 采用觸摸屏技術，功能強大，界面良好。
● 采用PLC作為故障的判別及控制核心，工作可靠。
● 具備通訊接口，能與上位機實現實時通訊，實現遙測、遙控、遙信功能。
● 對運行信號及參數記錄，便于查詢分析。
■ 產品結構尺寸

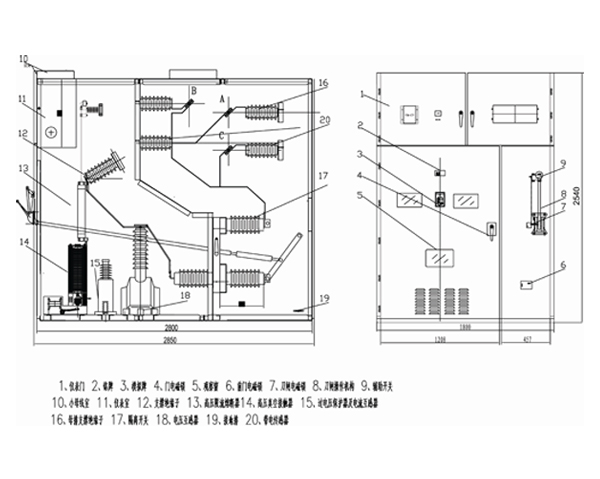

XHK-40.5消弧柜外形結構尺寸圖
