■ 概述
|

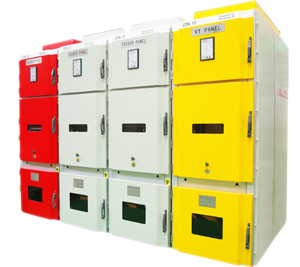

ZZK-12智能型中置式金屬封閉開關設備系三相交流50Hz的母線及分段母線系統的成套設備，作為10kV接地系統或不接地系統接受和分配電能和對電路實現控制、保護之用，廣泛應用于電力系統各類變電所以及發電廠、工礦企事業高壓配電。該系列開關設備配用VED4真空斷路器，通過了荷蘭KEMA試驗站的全套型式試驗，斷路器室、母線室、電纜出線室通過了1S燃弧試驗，具有有極高的安全性。該產品滿足南非等國際市場的特殊要求。
|
 |
■ 正常使用條件
1、環境溫度：上限+40℃，下限-35℃；（允許在-45℃時儲運）；
2、海拔高度：不超過1000m；
3、相對濕度：日平均值95%以下，月平均值90%以下；
4、地震烈度不超過8級；
5、無火災、無爆炸危險、無嚴重污穢、無化學腐蝕氣體及劇烈震動的場所。
注：凡超出上述要求范圍的，由用戶與制造廠協商確定。針對特殊場所，如地下變電所、無人守值變電所等情況，室內應增加除濕設備，改善產品運行使用條件，確保設備安全可靠的運行。為防止凝露現象，開關柜設有加熱器。當開關柜處于備用狀態時，即投入使用，即使在正常運行中，也應注意使用。
■ 技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
絕緣水平
|
1min工頻耐壓（對地、相間/斷口）
|
kV
|
42/48
|
|
雷電沖擊耐壓（對地、相間/斷口）
|
kV
|
95
|
|
3
|
額定頻率
|
Hz
|
50
|
|
4
|
額定電流
|
A
|
1250～2500
|
|
5
|
額定短時耐受電流(4s)
|
kA
|
25
|
|
6
|
額定峰值耐受電流
|
kA
|
63
|
|
7
|
爬電比距
|
mm/kV
|
20
|
|
8
|
防護等級
|
|
IP4X
|
|
9
|
燃弧試驗（開關室、母線室、電纜室）
|
AFLR 1s/25kA
|
通過
|
■ 技術關鍵點
●柜體經敷鋁鋅板多重折彎拼裝而成，避免了焊接時帶來的誤差，柜體的加工及裝配精度高。
●該開關設備可配裝電動搖把，實現遠方對斷路器進出進行控制。
●通過1S內部故障電弧試驗，具有抗故障電弧效應的能力。
●具備溫度、濕度自動熱對流通風散熱、內部故障防爆等功能,采用通用機械聯鎖裝置,可靠性高,免維護。

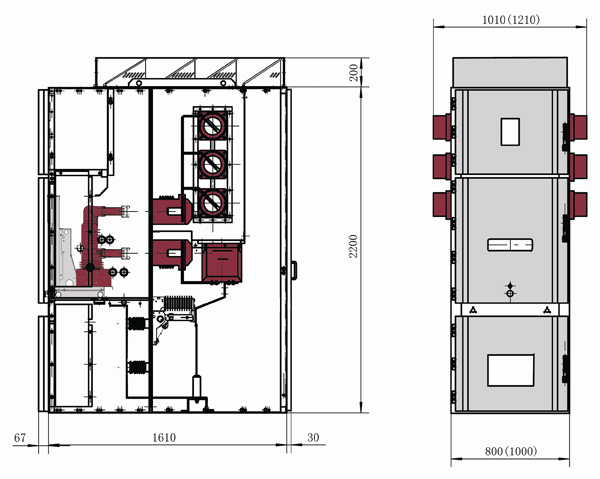

■ 外形結構示意圖
ZZK-12 外形結構圖
|
??
??
??
?
