【循環蒸發器（MVR）】

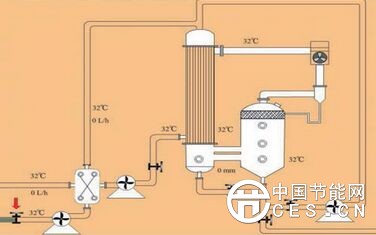

MVR 循環蒸發器是利用列管式傳熱裝置，進入列管內的含鹽廢水在列管壁上形成水膜，蒸汽室內的蒸汽通過列管與廢水間接傳熱，使流動的廢水溫度升至沸點，沸騰后產生的蒸汽經過汽水分離器，利用空氣壓縮機壓縮后與補充蒸汽共同進入蒸汽室，形成了內循環傳熱，傳熱后的蒸汽冷凝成為回用水，濃縮后的含鹽廢水在蒸汽室底部回收。


【蒸發塘】
蒸發塘是利用土工合成材料作為防滲襯層將產生的高濃度含鹽廢水與周邊環境進行隔離，同時利用天然氣候、天然與強制結合等方式將鹽、水分離的過程。蒸發塘結構一般為淺層、面積廣的結構類型，深度一般依據當?shù)啬杲涤炅颗c蒸發量的差值乘以安全系數后得到，蒸發塘的核心土工合成材料為HDPE 膜，厚度規格采用1.5 ～ 2.0mm，結構層一般為雙層結構。蒸發塘由于面積廣闊，為防止浪涌、潰壩等現象，同時增加蒸發效果，設計一般采用分區逐級蒸發的方式，并在最后一組蒸發塘中形成結晶。大部分蒸發塘為純自然蒸發，為了增強蒸發效果、減少占地面積，可以增加強制蒸發設備。
