降低供配電線路損耗

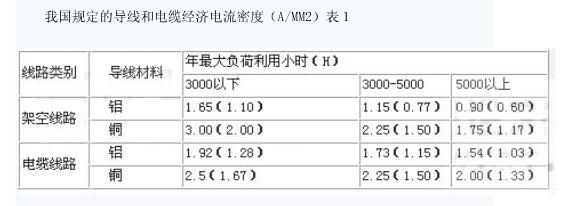

  線損是供配電線路經濟運行的重要指標。居住小區的供電線路一般為10kV或35kV、380V/220V系統。特別是較早規劃設計的居住小區采用架空或電纜供電。隨著電氣負荷的增長，供配電線路并未進行技術改造，從而導致供配電線路在非經濟狀態運行。大量電能損耗在了供配電線路上，致使供電電壓質量下降。為解決上述問題，應采用經濟電流密度確定導線和電纜截面進行技術改造，降低線損。我國規定的經濟電流密度見表1。多年的設計和運行經驗表明：對鍋爐供暖動力系統，用電負荷穩定，即使遇到寒冷的冬季，將備用的鍋爐循環泵投入運行，用電負荷最大值也在原設計計算值范圍之內。加之冬季的環境溫度對導線和電纜散熱好，所以按表1參數選擇導線和電纜截面是可行的。


如按表1參數選擇給居民住宅樓供配電的導線和電纜顯得裕度較小，還應充分考慮到供電線路的電壓等級、初始投資、安裝施工、用電負荷功率因數以及整個電纜經濟壽命中損耗費用之和達到最小等因素。


隨著人們生活水平的提高，家用電器不斷地涌入家庭，居民用電負荷增長很快，特別是在夏季，居民用電負荷出現高峰，按表1參數選擇給居民住宅樓供電的導線和電纜電流密度時應留有1.5倍的裕量（參見表1括號內數值）。根據北京地區1992年～2000年8年期間居民用電量情況統計分析，居民用電量年平均增長率為16％。居民用電量的增長率遠遠高于其他行業用電量的增長率，居民用電量的增長還有很大空間。居民用電量占全社會用電量的比例目前在12％（北京地區）。中西部地區居民用電量遠低于這個比例，說明居民用電量增長空間極大。根據發達國家的經驗，居民用電量增長到占全社會用電量的30％左右時就會保持在一個相對穩定的水平，應考慮到居民年用電量平均增長率約16％這個重要因素。為降低供配電線路損耗，可采用增設并聯導線和電纜或其它技術手段來實現降低損耗。


現舉一實例，一居民住宅樓3200m2，48戶，1988年設計時按10W/m2計算，計算負荷Pjs=19.2kW,計算電流Ijs=Pjs/×Ue×cosφ=19.2/×0.38×0.9=32A。1999年夏季用電負荷最高峰時日平均最大負荷Pav.max=48kW,日平均最大負荷電流Iav.max=81A,由于年最大負荷利用小時數少于3000小時，取經濟電流密度Jjil=3A/mm.2，導線截面Sjil=Ijs/Jjil=32/3=10.6mm2,實選氯丁橡皮線BXF－3×16＋1×6mm2架空線。1999年供配電技術改造時，選取經濟電流密度2A/mm2,導線截面Sji2=Iav.max/Jji2=81/2=40.5mm2，為中遠期居民用電負荷增長留有余地，實選氯丁橡皮線BXF－3×70＋1×25mm2取代原供電架空干線。


電纜長度102m，忽略感抗影響，電阻R16=0.136Ω，R70=0.032Ω,有功損耗ΔΡ16=3×I2av.max×R16×10－3=3×812×0.136×10－3=2.676kW，ΔΡ70=3×I2av.max×R70×10－3=3×812×0.032×10－3=0.629kW。兩路不同截面的導線有功損耗之差ΔP=ΔP16－ΔP70=2.676－0.629=2.047kW。負荷高峰季100天，平均每天用電20小時，共計2000小時，節電量ΔW=ΔP×t=2.047×2000=4094(kWh)。


由計算結果可知，在相同用電負荷條件下，不同的導線或電纜截面功率損耗差異非常大。此例中把原供電干線截面更換為70mm2，僅一個用電負荷高峰季就可節省電能4094kWh，折合1068元。采用經濟電流密度選擇的電纜，節約電能的價值只需3年就可收回投資。在電纜剩余的壽命期內節約的電費價值便更容易計算了，這就是物業管理公司的利潤啊!一個居住小區供配電干線少則幾十條多則上百條，不同程度的存在著上述現象。目前筆者供職的物業管理公司管理6個居住小區，粗略計算全部改造后每年可節電16萬kWh,折合6.3萬元。上述有功損耗是在用戶電能表與變配電室的低壓配電柜之間的供電干線產生的。而在一些企業，供電部門只查抄變配電室的高壓計量表或低壓計量表，那在供電干線上產生的有功損耗只能由物業管理公司來承擔了。上述計算是有功損耗部分，還有節約了的無功損耗，降低了無功損耗的顯著效益提高了居住小區供配電網的功率因數、減少了負荷電流，從而提高了居民住戶的電壓質量。這都是經濟效益啊!

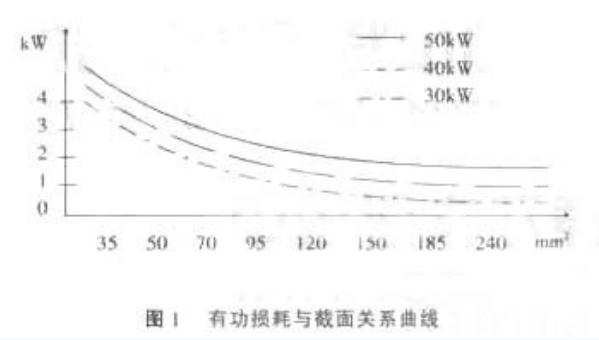

電纜的有功損耗與截面關系如圖1所示。
