1總則

1.0.1為了貫徹落實國家節約能源、保護環境政策，實施可持續發展的戰略目標，落實現行國家標準《嚴寒和寒冷地區居住建筑節能設計標準》JGJ 26-2010，結合我省的實際情況，修訂本標準。

1.0.2本標準適用于我省寒冷地區新建、改建和擴建居住建筑的節能設計。

1.0.3寒冷地區居住建筑必須進行節能設計，在保證室內熱環境質量的前提下，建筑熱工和暖通設計應將采暖能耗控制在規定的范圍內。

1.0.4寒冷地區居住建筑的節能設計時，除應符合本標準的規定外，尚應符合國家現行有關標準的規定。

2術語和符號

2.1術語

2.1.1采暖度日數heating degree day based on 18℃

一年中，當某天室外日平均溫度低于18℃時，將該日平均溫度與18℃的差值乘以1d，并將此乘積累加，得到一年的采暖度H數。

2.1.2空調度日數cooling degree day based on 26℃

一年中，當某天室外日平均溫度高于26℃時，將該日平均溫度與26℃的差值乘以1d，并將此乘積累加，得到一年的空調度日數。

2.1.3計算采暖期天數heating period for calculation

采用滑動平均法計算出的累年日平均溫度低于或等于5℃的天數。計算采暖期天數僅供建筑節能設計計算時使用，與當?shù)胤ǘǖ牟膳鞌?shù)不一定相等。

2.1.4計算采暖期室外平均溫度mean outdoor temperature during heating period

計算采暖期室外日平均溫度的算術平均值。

2.1.5建筑體形系數shape factor

建筑物與室外大氣接觸的外表面積與其所包圍的體積的比值。外表面積中，不包括地面和不采暖樓梯間內墻及戶門的面積。

2.1.6建筑物耗熱量指標index of heat loss of building

在計算采暖期室外平均溫度條件下，為保持室內設計計算溫度，單位建筑積在單位時間內消耗的需由室內采暖設備供給的熱量。

2.1.7國護結構傳熱系數heat transfer coefficient of building envelope

在穩態條件下，回護結構兩側空氣溫差為1K，在單位時間內通過單位面積田護結構的傳熱量。

2.1.8外墻平均傳熱系數mean heat transfer coefficient of extemal wall

考慮了墻上存在的熱橋影響后得到的外埔傳熱系數。

2.1.9固護結構傳熱系數的修正系數modification coefficient of building envelope

考慮太陽輻射對罔護結構傳熱的影響而引進的修正系數。

2.1.10窗墻面積比window to wall ratio

戶洞口面積與房間立面單元面積(即建筑層高與開間定位線圍城的面積）之比。

2.1.11遮陽系數（SCc)sun-shading coefficient

實際透過窗玻璃的太陽輻射得熱，與透過3mm厚透明玻璃的太陽輻射得熱的比值。

2.1.12綜合遮陽系數（SCc)integrated sun-shading coefficient

考慮窗本身和窗口的建筑外遮陽裝置綜合遮陽效果的系數，其值為窗本身遮陽系數（SCc)與窗口的建筑外遮陽系數（SD)的乘積。

2.1.13窗框面積比Window frame ratio

玻璃窗由窗框和玻璃構成，窗框面積在整窗面積中占的百分。

2.1.14鍋爐行效率efficiency of boiler

采暖期內鍋爐實際運行工況下的效率。

2.1.15室外管網熱輸送效率efficiency of network

管網輸出總熱量與輸入管網的總熱量的比值。

2.1.16耗電輸熱比ratio of electricity consumption to transferied heat quantity

在采暖室內外計算溫度下，全日理論水泵輸送耗電量與全日系統供熱量比值。

2.2符號

4.1一般規定

4.1.1建筑群的總體布置，單體建筑的平面、立面設計和門窗的設置，應考慮冬季利用日照并避開冬季主導風向。

4.1.2建筑物宜朝向南北或接近朝向南北。建筑物不宜設有三面外墻的房間，一個房間不宜在不同方向的墻面上設置兩個或更多的窗。

4.1.3寒冷地區居住建筑的體形系數不應大于表4.1.3規定的眼值。當體形系數大于表4.1.3規定的眼值時，必須按照本標準第4.4節的要求進行圍護結構熱工性能的權衡判斷。

4.1.5樓梯間及外走廊與室外連接的開口處應設置窗或門，且該窗和門應能封閉。樓梯間可不設采暖設施，但樓梯間隔墻和戶門應采取保溫措施，并應計算其傳熱耗熱量。

4.1.6保溫材料的燃燒性能、保溫系統的防火構造設計等應符合國家現行有關規定。

4.2圍護結構熱工設計

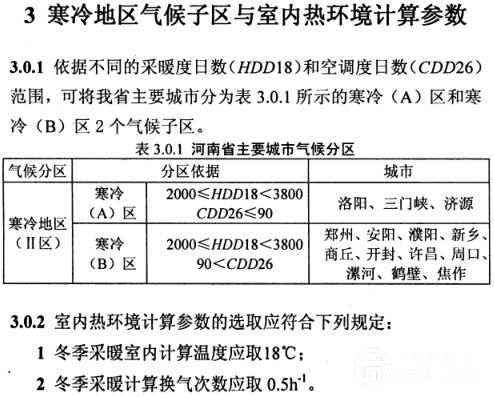

4.2.1我省主要城市氣候分區區屬以及采暖度日數(HDD18)和空調度日數(CDD26)應按本標準附錄A的規定確定。

4.2.2建筑圍護結構的傳熱系數不應大于表4.2.2-1規定的限值，周邊地面和地下室外墻的保溫材料層熱阻不應小于表4.2.2-1規定的限值，事冷(B)區外窗綜合遮陽系數不應大于表4.2.2-2規定的限值。當建筑圍護結構的熱工性能參數不滿足上述規定時，必須按照本標準第4.4節的規定進行圍護結構熱工性能的權衡判斷。

4.2.4居住建筑不宜設置凸窗，北向的臥室、起居室不得設置凸窗。當設置凸窗時，凸窗凸出(從外墻面至凸窗外表面)不宜大于400mm；凸窗的傳熱系數限值應比普通窗降低15%，且其不透明的頂部、底部、側面的傳熱系數應小于或等于外墻的傳熱系數。當計算窗墻面積比時，凸窗的窗面積和凸窗所占的墻面積應按窗洞口面積計算。

4.2.5窗及陸開式陽臺門應具有良好的密閉性能。1-6層的外窗及敞開式陽臺門的氣密性等級不應低于國家標準《建筑外門窗氣密、水密、抗鳳壓性能分級及檢測方法》GB/T 7106-2008中規定的4級，7層及7層以上不應低于級。

4.2.6墻與屋面的熱橋部位均應進行保溫處理，并應保證熱橋部位的內表面溫度不低于室內空氣設計溫、濕度條件下的露點溫度，減小附加熱損失。

4.2.7封閉式陽臺的保溫應符合下列規定：

1陽臺和直接連通的房間之間應設置隔墻和門、窗。

2當陽臺和直接連通的房間之間不設置隔墻和門、窗時，應將陽臺作為所連通房間的一部分。陽臺與室外空氣接觸的墻板、頂板、地板的傳熱系數必須符合本標準第4.2.2條的規定，陽臺的窗墻面積比必須符合本標準第4.1.4條的規定。

3當陽臺和直接連通的房間之間設置隔墻和門、窗，且所設隔墻、門、窗的傳熱系數不大于本標準第4.2.2條表中所列限值，窗墻面積比不超過本標準表4.1.4的限值時，可不對陽臺外表面作特殊熱工要求。

4當陽臺和直接連通的房間之間設置隔墻和門、窗，且所設隔墻、門、窗的傳熱系數大于本標準第4.2.2表中所列限值時，陽臺與室外空氣接觸的墻板、頂板、地板的傳熱系數不應大于本標準第4.2.2條表中所列外墻限值的120%，陽臺窗的傳熱系數不應大于3.1W/(m2·K)，陽臺和直接連通房間隔墻的窗墻面積比不應超過本標準表4.1.4的限值。當陽臺的面寬小于直接連通房間的開間寬度時，可按房間的開間計算隔墻的窗墻面積比。

4.2.8外墻設計宜減少混凝土、金屬等挑出構件及附墻部件。

4.2.9外墻宜采用外墻外保溫體系或自保溫體系。外墻保溫參考做法及熱工計算參數可參見附錄G。

4.2.10屋面保溫材料宜采用成品塊(板)狀材料。屋面保溫參考做法及熱工計算參數可參見附錄H。

4.2.11外窗(門)保溫構造應符合下列要求：

1外窗(門)框與墻體之間的縫隙，應采用高效保溫材料填墻，不得采用普通水泥砂漿補縫。2外窗(門)洞口室外部分的側面應做保溫處理。

4.2.12變形縫應采取保溫措施，并由保證變形縫兩側墻的內表面溫度在室內空氣設計溫、濕度條件下不低于露點溫度。

4.2.13采暖地下室外墻應采取保溫措施。

4.3圍護結構遮陽和隔熱設計

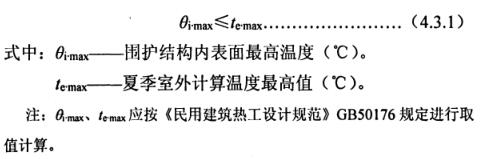

4.3.1在房間自然通風情況下，建筑物的屋面和東、西外墻的內表面最高溫度，應滿足下式要求

4.3.2圍護結構的隔熱可采用下列措施：

1屋頂和外墻的外表面宜采用淺色飾面。

2設置通風間層，如通風犀頂、通風墻等。通風屋頂?shù)娘L道長度不宜大于10m，間層高度以200mm左右為宜?；鶎由厦鎽?yīng)有60mm左右的隔熱層。夏季多風地區，檐口處宜采用兜風構造。

3采用雙排或三排孔混凝士或輕骨料混凝土空心砌塊墻體。

4復合墻體的內側采用厚度100mm左右的磚或混凝土等重質材料。

5設置帶鋁錨的封閉空氣間層。當為單面鋁錨空氣間層時，鋁錨宜設在溫度較高的一側。6采用有士和無士植被屋頂以及墻面垂直綠化等。

4.3.3寒冷(B)區居住建筑的南向外窗(包括陽臺的透明部分)宜設置水平遮陽或活動遮陽。東、西向的外窗宜設置活動遮陽。當設置了展開或關閉后可以全部遮蔽窗戶的活動式外遮陽時，應認定滿足本標準第4.2.2條對外窗的遮陽系數的要求。外遮陽的遮陽系數應按本標準附錄D確定。

4.4圍護結構熱工性能的權衡判斷

4.4.1建筑圍護結構熱工性能的權衡判斷應以建筑物耗熱量指標為判據。

4.4.2計算得到的所設計居住建筑的建筑物耗熱量指標應小于或等于本標準附錄A中表A.0.1-2的限值。

4.4.3所設計建筑的建筑物耗熱量指標按式4.4.3計算：

4.5節能設計專篇

4.5.1施工圖設計文件中應有節能設計專篇。

4.5.2建筑專業施工圖設計文件節能設計專篇應包括下列內容：

1節能設計依據；

2設計選用的外墻保溫體系等；

3建筑體形系數、各朝向窗墻面積比等；

4冬季室內計算溫度、冬季室外計算溫度、室內空氣露點溫度、熱橋部位內表面溫度；

5固護結構各部位選用的保溫材料的名稱、厚度、導熱系數及修正系數、密度、抗壓強度(或壓縮強度)、燃燒性能等；

6外門窗和透明幕墻的窗框材料、玻璃品種和規格、中空玻璃露點；外門窗、透明幕墻的氣密性、傳熱系數、遮陽系數、可見光透射比、可開-啟窗面積等；

7建筑節能設計結論；

當采用規定性指標方法時，應明確規定性指標值和設計值，且設計值不得超過規定性指標值；

當采用性能性化指標方法時，應明確建筑物耗熱量指標設計值和限值，且設計值不得超過限值。

8填寫建筑專業節能設計表及節能設計備案表?！逗幽鲜『涞貐^(qū)居住建筑節能設計表》見附錄K，《河南省寒冷地區居住建筑節能設計備案表》見附錄L。

4.5.3暖通專業施工圖設計文件節能設計專篇應包括下列內容：

1節能設計依據；

2護結構各部位傳熱系數；

3熱負、冷負荷及其指標；

4熱源、熱力站及熱力網：選用鍋爐的類塑、效率及節能技術；鍋爐房、熱力站的供熱量計量方式；室外管網平衡方法；熱水循環水泵的耗電輸熱比及流量調節方式；保溫材料的名稱、導熱系數、密度、吸水率、厚度；自動監測與控制的方式；

5采暖系統：室內采暖系統的方式(散熱器或地板輻射)；散熱器采暖系統的制式（雙管或單管)；熱水采暖系統的供、回水溫度；熱力入口熱計量及水力平衡方法；分戶熱計量及水力平衡方法；室溫自動控制的方式、方法；采暖管道材料及厚度；

6通風及空調系統：空調冷熱源方式及性能系數；冷、熱水循環水泵輸送能效比及流量調節方式；室溫控制及空調系統自動控制、監控方式；空調冷熱源入口能量計量及分戶計量、水力平衡的方法；保溫材料的名稱、導熱系數、密度、吸水率、厚度；空調風管絕熱層及其熱阻；通風系統風機單位風量的功耗；通風系統的控制和調節方式；

7填寫暖通專業節能設計表和節能設計備案表?！逗幽鲜『涞貐^(qū)居住建筑節能設計表》見附錄K，《阿南省寒冷地區居住建筑節能設計備案表》見附錄L。

5采暖、通風和空氣調節節能設計

5.1一般規定

5.1.1集中采暖和集中空氣調節系統的施工固設計，必須對每-個房間進行熱負荷和逐項逐時的冷負荷計算。

5.1.2居住建筑應設置采暖設施，寒冷(B)區的居住建筑宜設置或預留設置空調設施的位置和條件。

5.1.3居住建筑集中采暖、空調系統的熱、冷源方式及設備的選擇，應根據節能要求，考慮當?shù)刭Y源情況、環境保護、能源效率及用戶對采暖運行費用可承受的能力等綜合因素，經技術經濟分析比較確定。

5.1.4居住建筑集中供熱熱源形式的選擇，應符合下列規定：

1以熱電廠和區域鍋爐房為主要熱源：在城市集中供熱范圍內時，應優先采用城市熱網提供的熱源。

2技術經濟合理情況下，宜采用冷、熱、電聯供系統。

3集中鍋爐房的供熱規模應根據燃料確定，當采用燃氣時，供熱規模不宜過大，采用燃煤時供熱規模不宜過小。

4在工廠區附近時，應優先利用工業余熱和廢熱。

5有條件時應優先利用可再生能源。

5.1.5居住建筑的集中采暖系統，應按熱水連續采暖進行設計。居住區內的商業、文化及其他公共建筑的采暖形式，可根據其使用性質、供熱要求經技術經濟比較確定。公共建筑的采暖系統應與居住建筑分開，并應分別設置計量裝置。

5.1.6除當?shù)仉娏Τ渥愫凸╇娬咧С?、或者建筑所在地無法20利用其他形式的能源外，不應設計直接電熱采暖。

5.1.7采暖計算熱負荷指標宜為30-37W/m2。

5.2熱源、熱力站及熱力網

5.2.1當?shù)貨]有熱電聯產、工業余熱、廢熱可利用的地區，應建設以集中鍋爐房為熱源的供熱系統。

5.2.2新建鍋爐房時，應考慮與城市熱網連接的可能。鍋爐房宜建在靠近熱負荷密度大的地區，并應滿足該地區環保部門對鍋爐房的選址要求。

5.2.3獨立建設的燃煤集中鍋爐房中，單臺鍋爐的容量不宜小于7.0MW；對于規模較小的居住區，鍋爐的單臺容量可適當降低，但不宜小于4.2MW。

5.2.4鍋爐的選型，應與當?shù)亻L期供應的燃料種類相適應.鍋爐的設計效率不應低于表5.2.4中規定的數值。

5.2.6燃煤鍋爐房的鍋爐臺數，宜采用（2-3)臺，不應多于5臺。當在低于設計運行負荷條件下多臺鍋爐聯合運行時，單臺鍋爐的運行負荷不應低于額定負荷的60%。

5.2.7燃氣鍋爐房的設計，應符合下列規定：

1鍋爐房的供熱半徑應根據區域的情、供熱規模、供熱方式及參數等條件來合理的確定。當受條件限制供熱面積較大時，應經技術經濟比較確定，采用分區設置熱力站的間接供熱系統。

2模塊式組合鍋爐房，宜以樓棟為單位設置：數量宜為(4-8)臺，不應多于10臺；每個鍋爐房的供熱量宜在1.4MW以下。當總供熱面積較大，且不能以樓棟為單位設置時，鍋爐房應分散設置。

3當燃氣鍋爐直接供熱系統的鍋爐的供、四水溫度和流量限定值，與負荷側在整個運行期對供、回水溫度和流量的要求不一致時，應按熱源側和用戶側配置三次泵水系統。

5.2.8鍋爐房設計時應充分利用鍋爐產生的各種余熱，并應符合下列規定：

1熱媒供水溫度不高于60℃的低溫供熱系統，應設煙氣余熱回收裝置。

2散熱器采暖系統宜設煙氣余熱回收裝置。

3有條件時，應選用冷凝式燃氣鍋爐：當選用普通鍋爐時，應另設煙氣余熱回收裝置。

5.2.9在有條件采用集中供熱或在樓內集中設置燃氣熱水機組(鍋爐）的高層建筑中，不宜采用戶式燃氣供暖爐(熱水器）作為采暖熱源。當必須采用戶式燃氣爐作為熱源時，應設置專用的進氣及排煙通道，并應符合下列規定：

1燃氣爐自身必須配置有完善且可靠的自動安全保護裝置。

2應具有同時自動調節燃氣量和燃燒空氣量的功能，并應配置有室溫控制器。

3配套供應的循環水泵的工況參數，應與采暖系統的要求相匹配。

5.2.10當系統的規模較大時，宜采用間接連接的一、二次水系統；熱力站規模不宜大于100000m²；一次水設計供水溫度宜取115℃-130℃，回水溫度應取50℃-80℃。

5.2.11當采暖系統采用變流量水系統時，循環水泵應采用變速調節方式：水泵臺數宜采用2臺(一用一備)。當系統較大時或考慮部分負荷運行時，可適當增加循環水泵臺數。

5.2.12室外管網應進行嚴格的水力平衡計算.當室外管網通過閥門截施來進行阻力平衡時，各井聯環路之間的壓力損失差值，不應大于15%。當室外管網水力平衡計算達不到上述要求時，應在熱力站和建筑物熱力入口處設置靜態水力平衡閥。

5.2.13建筑物的每個熱力入口，應設計安裝水過濾器、熱量表、旁通管、平衡閱、溫度計、壓力表等入口裝置；平衡閥選擇應根據室外管網的水力平衡要求和建筑物內供暖系統所采用的調節方式，決定是否還要設置自力式流量控制閱、自力式壓莞控制閥或其他裝置。

5.1.14水力平衡閱、熱量表的設置和選擇，應符合下列規定：

1閥門兩端的壓差范圍，應符合其產品標準的要求。

2熱力站出口總管上，不應串聯設置自力式流量控制閥；當有多個分環路時，各分環路總管上可根據水力平衡的要求設置靜態水力平衡閥。

3定流量水系統的各熱力入口，可按照本標準第5.2.12、5.2.13條的規定設置靜態水力平衡間，或自力式流量控制閱。

4變流量水系統的各熱力入口，應根據水力平衡的要求和系統總體控制設置的情況，設置壓差控制閥，但不應設置自力式定流量閥。

5當采用靜態水力平衡閱時，應根據閱門流通能力及兩端壓差，選擇確定平衡閱的直徑與開度。

6當采用自力式流量控制閥時，應根據設計流量進行選型。

7采用自力式壓差控制閥時，應根據所需控制壓差選擇與管路同尺寸的閥門，同時應確保其流量不小于設計最大值。

8當選擇自力式流量控制閥、自力式壓差控制閥、電動平衡兩通閥或動態平衡電動調節閱時，應保持閥權度S=0.3-0.5。

9熱量表應根據公稱流量選型，并校核在設計流量下的壓減。公稱流量可按照設計流量的80%確定。

5.2.15在選配供熱系統的熱水循環泵時，應計算循環水泵的耗電輸熱比，并應標注在施工圖的設計說明中。循環水泵的耗電輸熱比應符合下式要求：

5.2.18當區域供熱鍋爐房設計采用自動監測與控制的運行方式時，應滿足下列規定：

1應通過計算機自動監測系統，全面、及時地了解鍋爐的運行狀況。

2應隨時測量室外的溫度和整個熱網的需求，按照預先設定的程序，通過調節投入燃料量實現鍋爐供熱量調節，滿足整個熱網的熱量需求，保證供暖質量。

3應通過鍋爐系統熱特性識別和工況優化分析程序，根據前幾天的運行參數、室外溫度，預測該時段的最佳工況。

4應通過對鍋爐運行參數的分析，作出及時判斷。

5應建立各種信息數據庫，對運行過程中的各種信息數據進行分析，井應能夠根據需要打印各類運行記錄，貯存歷史數據-6鍋爐房、熱力站的動力用電、水泵用電和照明用電應分別計量。

5.2.19對于未采用計算機進行自動監測與控制的鍋爐房和換熱站，應設置供熱量控制裝置；補水系統應設置水衰。

5.3采暖系統

5.3.1室內的采暖系統，應以熱水為熱媒。

5.3.2室內的采暖系統的制式，宜采用雙管系統。當采用單管系統時，應在每組散熱器的進出水支管之間設置跨越管，散熱器應采用低阻力兩通或三通調節閥。

5.3.3集中采暖(集中空調）系統，必須設置住戶分室（戶）溫度調節、控制裝置及分戶熱計量（分戶熱分攤）的裝置或設施。

5.3.4當室內采用散熱器供暖時，每組散熱器的進水支管上應安裝散熱器溫度控制閥。

5.3.5散熱器宜明裝，散熱器的外表面應刷非金屬性涂料。

5.3.7對室內具有足夠的無家具覆蓋的地面可供布置加熱管的居住建筑，宜采用低溫地面輻射供暖方式進行采暖。低溫地面輻射供暖系統戶(樓)內的供水溫度不應超過60℃，供回水溫差宜等于或小于10℃；系統的工作壓力不應大于0.8MPa。

5.3.8采用低溫地面輻射供暖的集中供熱小區，鍋爐或換熱站不宜直接提供溫度低于60℃的熱媒。當外網提供的熱媒溫度高于60℃時，宜在熱力入口處設置混水站或組裝式熱交換機組。

5.3.9當設計低溫地面輻射供暖系統時，宜按主要房間劃分供暖環路，并應配置室溫自動調控裝置。在每戶分水器的進水管上，應設置水過濾器，并應按戶設置熱量分攤裝置。

5.3.10施工圖設計時，應嚴格進行室內供暖管道的水力平衡計算，確保各并聯環路問(不包括公共段)的壓力損失差額不大于15%；在水力平衡計算時，要計算水冷卻產生的附加壓力，其值可取設計供、回水溫度條件下附加壓力值的2/3。

5.3.11在寒冷地區，當冬季設計狀態下的采暖空調設備能效比（COP)小于1.8時，不宜采用空氣源熱裝機組供熱；當有集中熱源或氣源時，不宜采用空氣源熱泵。

5.4通風和空氣調節系統

5.4.1通風和空氣調節系統設計應結合建筑設計，首先確定全年各季節的自然通風措施，并應作好室內氣流組織，提高自然通風效率，減少機械通風和空調的使用時間。當在大部分時間內自然通風不能滿足降溫要求時，宜設置機械通風或空氣調節系統，設置的機械通風或空氣調節系統不應妨礙建筑的自然通風。

5.4.2采用分散式房間空調器進行空調和(或)采暖時，宜選擇符合國家標準《房間空氣調節器能效限定值及能效等級》GB 12021.3和《轉速可控型房間空氣調節器能效限定值及能源效率等級》GB 21455中規定的節能型產品(即能效等級2級)。

5.4.3當采用電機驅動壓縮機的蒸氣壓縮循環冷水(熱泵）機組或采用各義制冷量大于7100W的電機驅動壓縮機單元式空氣調節機作為住宅小區或整棟樓的冷熱源機組時，所選用機組的能效比（性能系數）不應低于現行國家標準《公共建筑節能設計標準》GB 50189中的規定值；當設計采用多聯式空調（熱泵）機組作為戶式集中空調(采暖）機組時，所選用機組的制冷綜合性能系數不應低于國家標準《多聯式空調(熱泵）機組能效限定值及能源效率等級》GB 21454-2008中規定的第3級。

5.4.4安裝分體式空氣調節器(含風管機、多聯機)時，室外機的安裝位置必須符合下列規定：

1應能通暢地向室外排放空氣和自室外吸入空氣。

2在排出空氣與吸入空氣之間不應發生明顯的氣流短路。

3可方便地對室外機的換熱器進行清掃。

4對周圍環境不得造成熱污染和噪聲污染。

5.4.5設有集中新風供應的居住建筑，當新風系統的送風量大于或等于3000m3/h時，應設置排風熱回收裝置。無集中新風供應的居住建筑，宜分戶(或分室)設置帶熱回收功能的雙向換氣裝置。

5.4.6當采用風機盤管機組時，應自己置風速開關，宜配置自動調節和控制冷、熱量的溫控器。對末端變水量系統中的風機盤管，應采用電動溫控閥和三檔風速結合的控制方式。

5.4.7當采用全空氣直接膨脹風管式空調機時，宜按房間設計配置風量調控裝置。

5.4.8當選擇土壤源熱泵系統、淺層地下水源熱泵系統、地表水源熱泵系統、污水水源熱泵系統作為居住區或戶用空調(熱泵）機組的冷熱源時，嚴禁破壞、污染地下資源。

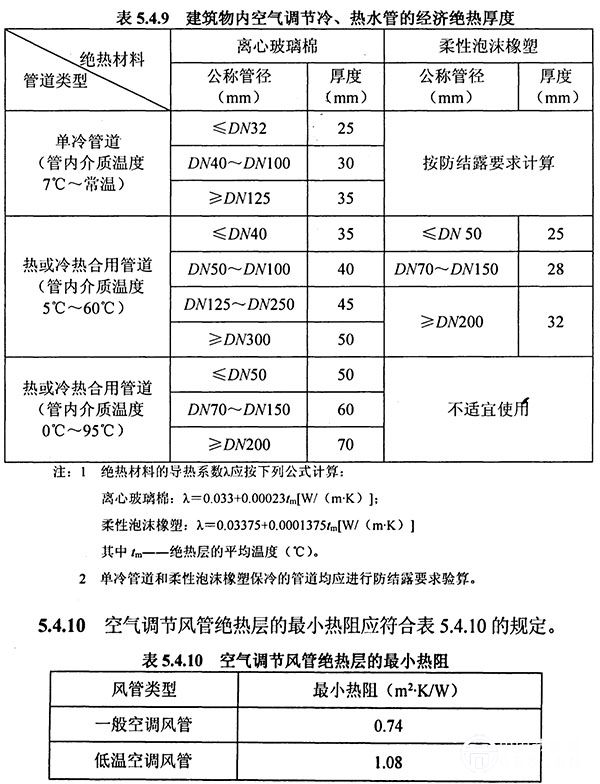

5.4.9空氣調節系統的冷熱水管的絕熱厚度，應按現行國家標準《設備及管道絕熱設計導則》GB/T 8175中的經濟厚度和防止表面凝露的保冷層厚度的方法計算。建筑物內空氣調節系統冷熱水管的經濟絕熱厚度可按表5.4.9的規定選用。

5.5分戶熱計量

5.5.1鍋爐房和熱力站的總管上，應設置計量總供熱量的熱量表(熱量計量裝置)。集中采暖系統中建筑物的熱力入口處，必須設置樓前熱量表，作為該建筑物采暖耗熱量的熱量結算占。

5.5.2樓棟熱量表宜采用超聲波和電磁式熱量表。在同一個熱量結算計量范圍內，熱量分攤方式應統一，儀表的種類和型號應一致。

5.5.3戶問熱量分攤方法應根據技術經濟分析及改造后的室內采暖系統形式來確定，可采用的主要方法有；散熱器熱分配計分攤法、戶用熱量表分攤法、流最溫度分攤法、通斷時間面積法。

5.5.4采用散熱器熱分配計分攤法時，應滿足以下技術要求：

1散熱器熱分配計的產品和安裝方法應符合產品標準要求，選用的熱分自己表應與選用的散熱器相匹配，其修正方法和修正系數同己在實驗室測算得出。

2采用蒸發式熱分配表或單傳感器電子式熱分配表時，散熱器平均熱媒設計溫度不應低于55℃；采用蒸發式熱分配表時，相鄰的供暖季節應使用不同的蒸發液體顏色。

3熱分配計水平安裝位置應選在散熱器水平方向的中心或最接近中心的位置。

4對于熱媒垂直流動的柱型、管型和板型等散熱器上，在上供下回的散熱器上，蒸發式熱分配表應選在散熱器由下至上總高度75%的位置，電子式熱分配表中心位置的安裝高度應選在散熱器由下至上總高度66%~80%的位置，宜安裝在2/3高度的位置。

5宜選用雙傳感器電子式熱分配表。

6在一個熱計量結算范圍之內，熱分配表在散熱器上的安裝位置應一，偏差不應大于10mm。

7熱分配表的使用和保護，應與用戶說明，入戶讀表時應盡量減少對用戶的干擾，對于無法入戶讀表或者破壞分配表的用戶，應在事先準備好應對措施并告知用戶。

8散熱器熱分配法應由專業公司統一管理和服務，熱分配表方法的計量帳單應保證用于計算的各參數有據可依、計算方法清楚易懂、計算結果公正合理。

5.5.5采用戶用熱量表分攤法時，應滿足以下技術要求：

1戶內系統入口裝置應由供水管調節閥、置于戶用熱量表前的水過濾器、戶用熱量表及回水管截止閥組成。

2戶用熱量表分攤法適用于分戶獨立式室內供暖系統及地面輻射供暖系統，不適用于垂直系統。

3戶用熱量表宜采用電池供電方式。

4對于損壞的熱量表，應及時修理，其測量值不能作為熱量分攤依據。

5.5.6采用流量溫度分攤法時，應滿足以下技術要求：

1流量溫度分攤法采用的設備、部件應符合產品標準的規定。

2進出水也度傳感器應安裝在分流三通的入水管和合流三通的出水管上。

5.5.7采用通斷時間面積法時，應滿足以下技術要求：

1采用的溫度控制器和通斷執行器等產品的質量和使用方法應符合國家相關產品標準的要求。

2通斷執行器應安裝在每戶的入戶管道上，溫度控制器宜放置在住戶房間內不受日照和其他熱源影響的位置。

3通斷執行器和中央處理器之間應實現網絡連接控制。

4通斷時間面積法在操作實施前，應進行戶間的水力平衡調節，消除系統的垂直失調和水平失調：在實施過程中，用戶的散熱器不可自行改動更換。

5.5.8住宅空調系統應設置計量裝置。
