1范圍

本規范適用于在新建、擴建和改建建筑中使用太陽能供熱采暖系統的工程，以及在既有建筑上改造或增設太陽能供熱采暖系統的工程。

2術語

太陽能供熱采暖系統、短期蓄熱太陽能供熱采暖系統、季節蓄熱太陽能供熱采暖系統、液體工質太陽能集熱器、太陽能空氣集熱器、液體工質集熱器太陽能供熱采暖系統、太陽能空氣集熱器供熱采暖系統、太陽能集熱系統、直接式太陽能集熱系統(直接系統)、間接式太陽能集熱系統(間接系統)、開式太陽能集熱系統(開式系統)、閉式太陽能集熱系統(閉式系統)、排空系統、排回系統、防凍液系統、循環防凍系統、太陽能保證、系統費效比、建筑物耗熱量、采暖熱負荷、太陽能集熱器總面積、太陽能集熱器采光面積等術語和定義適用于本規范。

3太陽能供熱采暖系統設計

太陽能供熱采暖系統(以下簡稱“系統”)類型的選擇，應根據所在地區氣候、太陽能資源條件、建筑物類型、建筑物使用功能、業主要求、投資規模、安裝條件等因素綜合確定;系統設計應充分考慮施工安裝、操作使用、運行管理、部件更換和維護等要求，做到安全、可靠、適用、經濟、美觀;系統應根據不同地區和使用條件采取防凍、防結露、防過熱、防雷、防雹、抗風、抗震和保證電氣安全等技術措施。

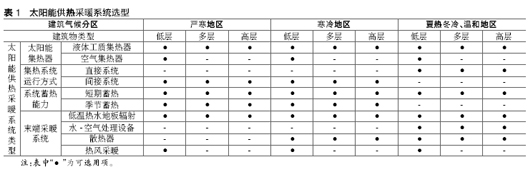

3.1供熱采暖系統選型(如表1所示)

3.2太陽能集熱系統設計

太陽能集熱系統設計應符合下列基本規定：1. 建筑物上安裝太陽能集熱系統，不得降低相鄰建筑的日照標準;2. 直接式太陽能集熱系統宜在冬季環境溫度較高、防凍要求不嚴格的地區使用，而冬季環境溫度較低的地區，宜采用間接式太陽能集熱系統。

3.3蓄熱系統設計

太陽能蓄熱系統設計應根據太陽能集熱系統的形式、性能、投資，供熱采暖負荷、太陽能保證率進行技術經濟分析，選取適宜的蓄熱系統;太陽能供熱采暖系統的蓄熱方式，應根據蓄熱系統形式、投資規模和當?shù)氐牡刭|(zhì)、水文、土壤條件及使用要求進行選擇。

3.4熱水系統設計

熱水系統設計應按照國家標準《建筑給水排水設計規范》GB50015、《民用建筑太陽能熱水系統應用技術規范》GB 50364進行，系統中熱水系統的供熱水范圍，應根據所在地區氣候、太陽能資源條件、建筑物類型、功能，綜合業主要求、投資規模、安裝等條件確定，并應保證系統在非采暖季正常運行時不會發生過熱現象。

4太陽能供熱采暖工程施工

采暖系統的施工安裝不得破壞建筑物的結構、屋面、地面防水層和附屬設施，不得削弱建筑物在壽命期內承受荷載的能力，應單獨編制施工組織設計，并應包括與主體結構施工、設備安裝、裝飾裝修等相關工種的協調配合方案和安全措施等內容。系統施工安裝前應具備下列條件：

(1)設計文件齊備，且已審查通過;

(2)施工組織設計及施工方案已經批準;

(3)施工場地符合施工組織設計要求;

(4)現場水、電、場地、道路等條件能滿足正常施工需要;

(5)預留基礎、孔洞、設施符合設計圖紙，并已驗收合格;

(6)既有建筑經結構復核或法定檢測機構同意安裝太陽能供熱采暖系統的鑒定文件。

4.1太陽能蓄熱系統施工

用于制作儲熱水箱的材質、規格應符合設計要求;鋼板焊接的儲熱水箱，水箱內、外壁應按設計要求做防腐處理，內壁防腐涂料應衛生、無毒、能長期耐受所儲存熱水的最高溫度;儲熱水箱制作應符合相關標準的規定。

4.2控制系統施工

系統的電纜線路施工和電氣設施的安裝應符合國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》GB 50168和《建筑電氣工程施工質量驗收規范》GB50303的相關規定。

4.3末端供暖系統施工

末端供暖系統的施工安裝應符合現行國家標準《建筑給水排水及采暖工程施工質量驗收規范》GB 50242、《通風與空調工程施工及驗收規范》GB50243的相關規定。

5太陽能供熱采暖工程的調試、驗收與效益評估

5.1太陽能供熱采暖工程調試

系統調試應在工程安裝竣工驗收階段進行;不具備使用條件時，經建設單位同意，可延期進行;系統調試應包括設備單機、部件調試和系統聯動調試。系統聯動調試應按照實際運行工況進行，聯動調試完成后，應進行連續3天試運行。

5.2太陽能供熱采暖工程驗收

太陽能供熱采暖系統工程的驗收應分為分項工程驗收和竣工驗收：分項工程驗收應由監理工程師(建設單位技術負責人)組織施工單位項目專業質量(技術)負責人等進行，分項工程驗收宜根據工程施工特點分期進行，對于影響工程安全和系統性能的工序，必須在本工序驗收合格后才能進入下一道工序的施工;竣工驗收應由建設單位(項目)負責人組織施工單位、設計、監理等單位(項目)負責人進行，竣工驗收應在工程移交用戶前，分項工程驗收合格后進行。

5.3太陽能供熱采暖工程效益評估

太陽能供熱采暖工程施工質量的保修期限，自竣工驗收合格日起計算為兩個采暖期。在保修期內發生施工質量問題的，施工企業應履行保修職責，責任方承擔相應的經濟責任。

結語

《規范》的頒布與實施，使得太陽能熱利用技術人員施工有章可循，規范了如太陽能供熱采暖系統的設計、施工要素、工程的調試、驗收與效益評估等一些硬性的指標，對工程方做出高質量的太陽能供熱采暖工程具有標桿式的指導和示范性意義。
