傳統的燃煤電廠歷來被視為大氣污染物的主要來源，是國家環保監管的重點。國內首套煙氣超低排放裝置在浙能嘉興發電廠8號機組投入運行后，主要污染物排放指標基本都達到了天然氣燃?xì)鈾C(jī)組的排放標準，特別是氮氧化合物的排放全時段控制在50mg/Nm3以下。本文介紹了嘉興電廠百萬燃煤機組煙氣超低排放環保示范項目實施后，熱控專業針對系統中存在的問題對脫硝系統CEMS測量、脫硝自動控制策略等方面進行了一些措施改進，并針對項目實施過程中遇到的問題進行了探討。
煙氣超低排放改造采用的技術路線為對現有的脫硝、除塵和脫硫系統進行提效，采用高效協同脫除技術，使機組煙氣的主要污染物排放濃度達到天然氣燃?xì)廨啓C(jī)組的排放標準，并達到解決“石膏雨”問題、消除“冒白煙”現象和全負荷范圍內投運SCR脫硝裝置的目的。
1000MW超臨界機組煙氣超低排放技術脫硝部分采用了低氮燃燒器+SCR技術進行脫硝。煙氣在經過管式GGH降溫段后進入低低溫靜電除塵器，之后進入雙托盤吸收塔+吸收塔新型增效裝置脫除氮氧化物、煙塵和二氧化硫，然后煙氣進入濕式電除塵器，最后經過管式GGH升溫段后由煙囪排入大氣，實現超低排放脫硝改造工程中，對鍋爐原配套SCR脫硝裝置除保留原有兩層催化劑的基礎上，又增加了第三層催化劑。脫硝工藝采用選擇性催化還原法，從鍋爐省煤器來的煙氣，在SCR反應器入口前的煙道中通過噴氨格柵，與稀釋后的氨氣充分混合后，進入SCR反應器，經SCR中的多層催化劑將煙氣中的部分NOX催化還原為N2和H2O后，煙氣進入鍋爐空氣預熱器，脫硝系統流程見圖1。但是煙氣超低排放改造后，煙道后助力增加，導致SCR出口與煙囪排煙NOX偏差大、SCR出口NOX控制不穩定、氨逃逸率增大等問題。
1、SCR出口與煙囪排煙NOX偏差大原因及改進措施

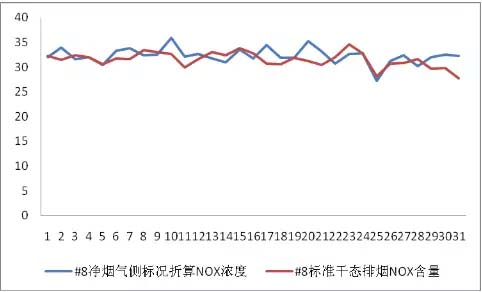

煙氣超低排放改造后，發現SCR出口NOX平均值與煙囪排煙NOX偏差較大，如圖2：
圖2SCR出口NOX與煙囪排煙NOX對照
原設計SCR進、出口脫硝采樣探頭安裝在相應煙道中部，取樣代表性較差，為了掌握SCR反應器進、出口NOX濃度分布情況，通過網格法進行試驗，SCR反應器入口NOX濃度分布比較均勻，偏差較小。SCR反應器出口NOX濃度分布均勻性較差，出口NOX濃度延寬度和深度方向有較大變化，且局部存在NOX濃度較低的點。出口濃度分布均勻性差，除了煙氣流場不穩定外，噴氨的不均勻性是主要原因。
為了解決這一問題，我們通過采用插入式的旁路取樣管方式實現多點取樣。從SCR出口煙道分別引出兩路旁路取樣管至空預器出口煙道，利用煙道之間的差壓實現旁路管道的煙氣流動，將煙氣分析系統的取樣探頭測點布置在煙道外部的旁路取樣管上。旁路管插入煙道部分，貫穿整個煙道截面，在管道上每隔一段距離開取樣孔，在煙道壁處匯成一路，以求在一定程度上保證煙氣的混合均勻，提高代表性，保證了SCR出口NOX與煙囪排煙NOX趨勢的一致性。圖5為改造后曲線。

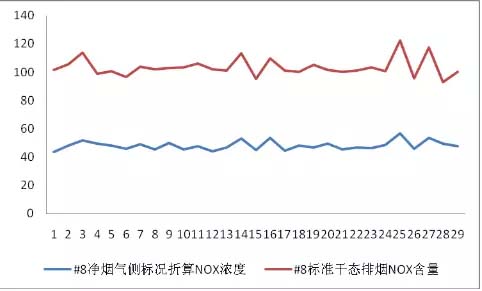

圖3調整后SCR出口NOX與煙囪排煙NOX對照
2、SCR出口氨逃逸率大幅跳變、準確性差
2.1、現象及原因分析：
原設計采用物料衡算法計算脫硝SCR反應器出口氨逃逸量，即通過儀表測量實際氨噴入量，實際消耗的氨量(根據入口煙氣流量、SCR進出口NOX濃度等計算得出)，計算兩者之差即為過量噴入的氨，再與入口煙氣流量的體積比，則為計算的出口氨逃逸率。

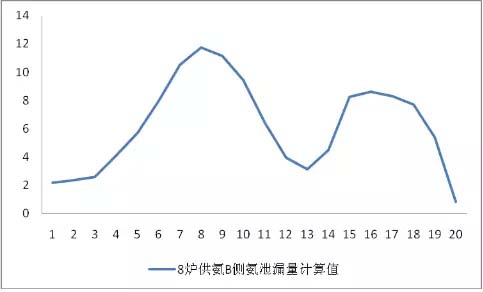

圖6氨逃逸率計算值曲線
氨逃逸率計算公式：
式中：
—SCR出口氨逃逸量，(標態、干基，6%O2)，ppm;
—實際總氨氣平均耗量，kg/h
—鍋爐總煙氣平均流量(標準狀態，干基6%O2)，m3/h;
入—SCR反應器入口換算為NO2的平均濃度(標準狀態，干基6%O2)，mg/m3;
出—SCR反應器出口換算為NO2的平均濃度(標準狀態，干基6%O2)，mg/m3;
從公式中可以看出，氨逃逸率準確的計算建立在以下幾個假設或條件：
(1)假設1:A、B側脫硝煙氣流量均分進反應器(從測試數據來看，這個假設并不完全成立，在某些工況下A、B側偏差大于5%)
(2)假設2:催化劑表面分布的氨-氮氧化物摩爾比是均勻的(實際上入口處雖然濃度比較均勻，但流速不均，摩爾比是不均勻的。)
(3)假設3:燃煤應用基灰不變：目前設置值為10%(從最近入爐煤臺帳上數據來看，絕對偏差有6%)。
(4)假設4:標態煙氣密度為1.306(經檢查1.306為濕空氣的密度，而非干煙氣的密度，煙氣質量流量換算為標態干煙氣體積流量，煙氣成分的不同會導致標干煙氣密度出現偏差，具體偏差不好估計)。
(5)條件1:能準確測量總風量和總?cè)剂狭?煙氣質量流量目前采用的是總風量加燃煤量，該流量與實際值偏差在某些工況下偏差也會>3%，加之漏風量，偏差會更大)。
(6)條件3:進出口NOX測量值準確(尤其是出口NOX由于代表性不夠，導致測量數據嚴重失準)。
考慮到最終計算結果是一個非常小的量，參與計算的各項數據卻是非常大的一個量，除氨質量精度可以滿足計算要求外，其余均不滿足要求，由此可以得出結論，通過計算來得出較為準確的氨逃逸率是不現實的。
2.2、改進措施：

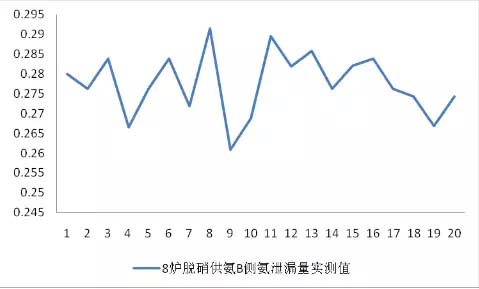

通過在SCR出口煙道上加裝在線氨逃逸率表計實現對氨逃逸率的測量。氨逃逸檢測裝置為激光氣體分析儀，大多數氣體只吸收特定波長的光。把煙道一側發射端的紅外激光發射到煙道相反的另一側的接收端上，煙道內存在的氨氣將會吸收它所對應波長的光，吸收量是煙道內氣體含量的直接反映。現測量的氨逃逸率曲線如圖4：
圖4改進后噴氨流量與氨逃逸率
3、脫硝系統僅控制脫硝效率，未實現出口NOX閉環控制。
3.1、原因分析

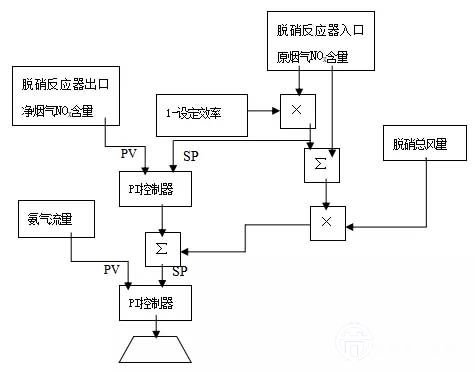

超低排放項目改造前，NOX控制回路用固定摩爾比和PID控制相結合的控制方式，邏輯框圖如圖5所示：
圖5SCR原控制策略邏輯框圖
該控制策略存在以下幾個問題：
3.1.1、原回路的脫硝反應器出口凈煙氣NOX含量設定值是根據設定效率和脫硝反應器入口原煙氣NOX含量計算產生的，超低排放改造后氮氧化物以時均值低于50mg/Nm3的排放標準考核，因此需要改變出口凈煙氣NOX含量設定值回路。
3.1.2、原回路中脫硝總風量的0.5倍作為單側煙道的風量來計算理論氮的含量，用于計算理論噴氨量。在實際運行中，兩側的風量往往相差比較大的，根據上述方法往往會造成兩側噴氨量的過多或過少。
3.1.3、在變負荷過程中，因為協調控制中的前饋作用比較強，風煤配比時風量過剩，造成氧量上升，燃燒后的NOX含量也隨之急劇上升。因噴氨調節是一個比較緩慢的過程，在脫硝反應器進口實測風量上升后，根據固定摩爾比計算出理論噴氨增大，開大供氨調閥，經過至少3min的化學反應后出口NOX含量才開始下降，調節存在較大的遲延。特別是在降負荷過程中，因原協調控制策略中，風量前饋在降負荷時也會疊加風量指令前饋，造成風量過剩，氧量偏高，NOX含量隨之突升，造成煙囪入口NOX含量瞬時值高于50mg/Nm3
3.1.4、NOX測量裝置反吹引起的擾動。反應器進出口NOX測量裝置分別間隔50min左右會進行一次反吹，反吹時間持續5min左右，反吹期間NOX測量值的邏輯上進行自保持。特別是在反應器出口NOX含量測點開始反吹，測點自保持瞬間NOX含量較高或者較低的時候，在接下來的5min中內，反應器出口NOX控制PID會積分作用下使調門大幅調節，造成供氨量的失調。在反吹結束后，能觀察到反應器出口NOX含量突增或突減少。
3.1.5、NOX含量考核點和控制點的不一致。
在環?？己藭r以煙囪入口NOX含量測點為準，但是在自動調節時，以單側煙道的SCR反應器出口NOX含量為被控量。存在的問題是，2個SCR反應器出口NOX測點偏差不大的情況下，與煙囪入口NOX測點存在不同程度的偏差。另外考核點煙囪入口NOX含量是標桿值，而進入控制的SCR反應器出口NOX含量則是實測值，未經氧量修正，也會存在一定的偏差。
3.2、改進措施
3.2.1：超低排放改造后，根據煙囪入口NOX的含量，對單側SCR反應器出口NOX設定值進行改變。例如根據煙囪入口NOX的含量比SCR反應器出口NOX高10mg/Nm3時，則運行人員會將SCR反應器出口NOX設定在40mg/Nm3以下。
3.2.2：在兩側脫硝反應器入口分別加裝風煙流量測量裝置，用單側的實測流量參與噴氨調閥的控制。
3.2.3：因噴氨自動調節的噴氨理論值計算根據反應器入口的工況，存在一定的不及時性、調門特性存在一定的死區、SCR脫硝反應過程所需一定的時間等原因造成的延時滯后，單從供氨調閥的自動回路優化效果不佳?？紤]從協調控制入手，降低脫硝反應器入口NOX含量的突變：
為避免減負荷過程中富氧燃燒，取消減負荷控制回路中風量前饋修正回路。

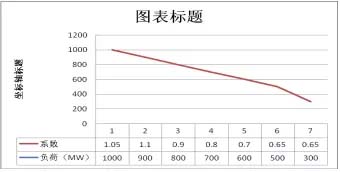

減弱鍋爐主控負荷前饋回路參數，使燃燒工況穩定，不同負荷段的系數如下表所示：
3.2.4:為減少AGC方式下，小負荷段工況下燃料量頻繁加減造成排煙NOX的波動，負荷變動在20MW以內協調控制回路中取消負荷變化前饋參數。汽機主控側：將汽機控制負荷回路減弱;將控制汽壓的回路加強;并延長汽機慣性時間。適當加強鍋爐主控，消除負荷變動時的汽壓偏差，以適當提高負荷響應速度，減少汽機主控變動的影響。
3.2.5：對反應器出口NOX控制PID進行限幅，最多能進行-30—30t/h供氨流量的限制;對反應器出口NOX控制PID進行變參數控制：在收到反吹、標定等需要自保持的信號時，將PID控制器的參數切換到較弱的一路。
4、結束語
嘉興發電廠1000MW燃煤機組煙氣超低排放改造完成后，通過對SCR進、出口流場的測試、并采用多點取樣旁路管的方式提高了測點的取樣代表性，一定程度的減少了SCR出口與煙囪排放口NOX的數值偏差;通過對噴氨流量逃逸率的測量提高了氨氣逃逸率的正確性，對供氨調節控制回路的改進及協調控制策略的優化后，排煙出口NOX基本能全時段控制在50mg/Nm3以下，為燃煤發電機組清潔化排放開辟了新的途徑，對保障我國能源安全具有重要的戰略意義。
