●產品概述

    　

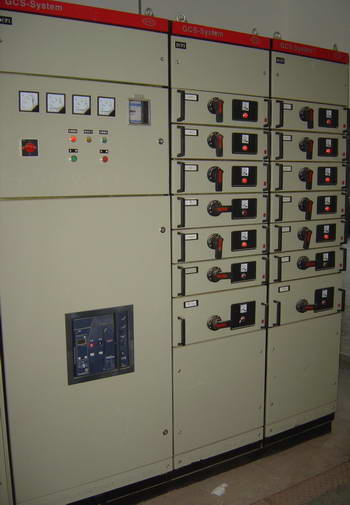

    GCS型低壓抽出式開關柜(以下稱裝置)是兩部聯合設計組根據行業主管部門,廣大電力用戶級設計單位的要求設計研制出的符合國情,具有較高技術性能指標,能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜.

    　
    電力工業部、機械工業部聯和以安全用電(1997)01號,機重(1997)01號文件下發了《關于GCS型低壓抽出式開關柜推廣應用有關問題的通知》。 符合IEC439-1、GB7251.1、ZBK36001等標準要求。目前，GCS型低壓抽出式開關柜已被電力用戶廣泛選用。

    　
    裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠，石化系統等自動化程度高要求與計算機接口的場所，作為三相交流頻率 為50（60）HZ、額定工作電壓為380V（400）（660）、額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使 用的低壓成套配電裝置。

    　
    　    　
●裝置特點    　    　
★提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。

    　
★ 功能單元之間、隔室之間的分隔清晰可靠，不因某一單元的故障而影響其它單元工作，使故障局限在最小范圍。

    　
★ 母線平置式排列使裝置的動、熱穩定性好，能承受80/176KA短路電流的沖擊。

    　
★ MCC柜單柜的回路數量多至22回，充分考慮了大單機容量發電廠，石化系統等行業自動化電動門（機）群的需要。

    　
★ 裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器置電纜隔室內使安裝維修方便。

    　
 ★ 同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。

    　
★抽屜單元有足夠數量的插件（1單元及以上為32對，1/2單元為20對）可滿足計算機接口和控制回路對接點數量的要求。
