GW5B系列交流高壓隔離開關是根據國家電力公司《關于高壓隔離開關訂貨的補充規定》

對交流高壓隔離開關的要求，我公司開發設計的一種新“V”型隔離開關。該產品完全滿足了

國電公司的要求，采用了新的鍍銀工藝，在防腐、耐磨、減摩、硬度等方面達到了國內先進

水平，并做到了地面基礎以上整臺供貨。

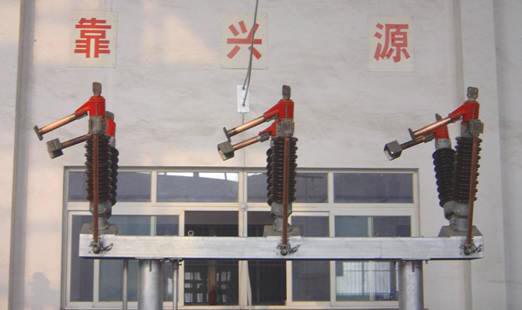

GW5B系列交流高壓隔離開關是交流頻率為50Hz的戶外高壓電器設備，由40.5kV、72.5kV、

126kV三個電壓等級組成的系列產品。供高壓線路在無載情況下進行切換，以及對被檢修的高

壓母線、斷路器等電氣設備與帶電的高壓線路間實現電氣隔離；也可用于分合小的電容電流

或電感電流。本系列隔離開關性能可靠，結構簡單，規格品種齊全，做到了免大修、少維護。

本系列隔離開關滿足GB1985—2004《交流高壓隔離開關和接地開關》、GB/T11022—1999《高

壓開關設備和控制設備標準的共用技術條件》、和IEC60694《高壓開關設備和控制設備共用

條款》規定的各項要求。

  主要特點如下：

1、導電部分，其導流回路做了較為徹底的改變。在接線座內導電桿的下部與固定板間增加了絕

緣墊，以防止發生銹蝕和分流；左觸座裝配由原來的內拉彈簧改為外壓式彈簧，徹底杜絕了彈簧

分流現象；觸指與觸指座改為固定連接，用螺栓緊固到觸指座上；合閘時靠觸指的彈性變形及安

裝在觸指座內的觸指彈簧共同產生的彈力，對觸頭形成約30公斤的夾緊力，確保動、靜觸頭的接

觸良好。觸指與觸頭的鍍銀厚度達到20μm，且硬度均達到了120HV，完全滿足了國家電力公司對

開關鍍銀層質量的要求。

2、傳動部分，A、B、C三相分別固定在一個整體基座上，形成一個“剛性”整體橫梁，代替了傳

統的水泥梁或槽鋼梁。主刀傳動拉桿、地刀傳動拉桿及機械閉鎖等裝置均裝在由兩根槽鋼對焊成

矩形的橫梁內，上部采用花紋板為頂蓋，因此傳動系統不會受到雨、雪的侵蝕，可保證傳動系統

的靈活性，從而提高了隔離開關整體的可靠性。

3、轉動部分，六個支柱軸承座及傳動主軸軸承座的上、下、內、外均采取了密封措施，使?jié)櫥?br />
脂不能向外部及內腔流失。采用優質的潤滑脂（工作溫度-60℃～120℃），使本產品在低溫下也

可以正常分、合。取消了支柱軸承座下方的傘齒，由兩個拐臂及拉桿來保證兩根支柱做相對運動，從根本上消除了“傘齒脫齒”問題。每相拉桿中間有供調整長度的對絲，使開關的調試工作非常

方便。

4、構架部分，由兩根立柱及槽鋼橫梁構成的隔離開關的本體構架，具有良好的剛性，既減少了

現場的土建施工量，又利于產品的現場安裝調試與運行維護。

文本框:
  產品的分類　
1、  GW5B－40.5、72.5、126型戶外隔離開關是由三個單相隔離開關與整體槽鋼橫梁及兩根立柱

組成，它是派生帶接地開關的基本單元。

2、  單接地開關每相裝一個接地開關（有左接地和右接地之分）。

3、  雙接地開關每相裝二個接地開關。

4、  安裝方式為水平安裝。

5、  按操作方式分為三極聯動或單極操作。

6、  按采用絕緣子材料分瓷絕緣子和復合絕緣子。

7、  按工作環境分為Ⅲ級防污和Ⅳ級防污。

8、 按操動機構分為主刀(隔離開關)有電動與手動兩種操動機構，地刀（接地開關）只有手動

操動機構。主刀手動時，使用CS17-G手搬式或CS9-G手搖式操動機構，地刀使用CS17-G手搬式操

動機構。
