1 前言
近年來，鋼鐵企業都想方設法降低廢氣溫度，并在燃煤發電設備前面安裝脫硫和脫硝設備，以節約能源。JFE鋼鐵公司東日本千葉廠燒結設備布局如圖1所示，在環保方面安裝了脫硫和脫硝設備，以控制廢氣排放。最近幾年，燒結廢氣處理系統腐蝕加劇，為了抑制腐蝕加劇必須改變操作條件，從而使酸露點發生了變化。為此，JFE鋼鐵公司對原有的燒結廢氣處理系統進行了研究，并提出了改進方案。根據該方案，選定管路耐酸腐蝕標準，降低改造成本。
2 討論

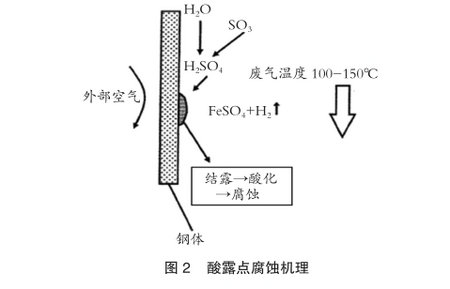

酸露點腐蝕機理，見 圖2。首先原料中的硫與燃料發生燃燒反應生成SO3，然后SO3與H2O發生反應生成H2SO4酸霧，最后當廢氣溫度降至酸露點以下時，H2SO4酸霧濃縮于廢氣處理系統管路內的鋼體上，使H SO42-對管路內的鋼體產生腐蝕。為了抑制腐蝕，必須要知道酸露點區，可根據測得的廢氣中水分和SOx濃度由公式(1)來計算酸露點。酸露點條件：Ta>Tg。
Ta=20l og[SO3(vol%)] 35.4l og[H2O(mass%)] 160
(1)Ta為酸露點;Tg為廢氣溫度。
主廢氣處理系統改進前后酸露點對比情況，如圖3所示。
由圖3可見，酸露點區得到了擴大，這是由于改變了燒結原料條件及使用了脫硝催化劑所致，現在使用大量含結晶水及硫含量高的劣質原料燒結，導致酸露點溫度比過去低，這意味著在脫硫前酸露點區已經開始發生改變。另外，增強脫硝催化劑的使用效果有利于降低燃料消耗，但這種做法會造成煙囪內酸露點區擴大。現在知道酸露點區得到了擴大，但只有知道新的酸露點區是多少，才能找到抑制燒結機出口和煙囪部位出現腐蝕的辦法。
3 燒結機出口管路
燒結機出口管路，如圖4所示。由于在氣體主管路上配備了風箱，為測量廢氣中水分和SOx濃度增添了麻煩。
各個風箱的酸露點，如圖5所示。圖5示出了4-12號風箱的酸露點區，這一結果證實了將該區域風箱材質由碳鋼改為不銹鋼的正確性，以應對腐蝕加重情形。氣體主管路的酸露點及腐蝕損耗速度如圖6所示。由圖6可見，1號氣體主管路后面是酸露點區，因此將2-15號氣體主管路自2011年起更換為碳鋼材質，采用該方案可節省管路更換費用。當然，可通過改變操作來調節酸露點區，因此最好每年都繪制一次酸露點圖，并對氣體進行檢測。
4 煙囪
近年來，由于煙囪所有部位都處于酸露點區，造成煙囪鋼體腐蝕加重(見圖3)。因此，在更換煙囪時用高合金不銹鋼制成的復合鋼板替換耐火澆注料。這兩種材料的性能比較如下：耐火澆注料的使用壽命為10-15年，且需要非常長的維修時間(3個月)，而高合金不銹鋼的使用壽命超過40年，且基本不用維修。
從許多材料中選用高合金不銹鋼的理由是其耐蝕性能最優。對SS400、SUS316、NAS254NM材料進行了電化學腐蝕試驗。試驗結果表明NAS254NM材料的耐蝕性能最優，其焊縫區的腐蝕損耗速度為0.05mm/a，基板的腐蝕損耗速度為0.02mm/a;而SUS316材料的腐蝕損耗速度為2mm/a;SS400的腐蝕損耗速度為30mm/a。煙囪使用NAS254NM材料(C:0.03%，N:0.15%-0.25%，Cr:19.0%-21.0%，Ni:24.0%-26.0%，Mo:6.0%-7.0%，Cu:0.50%-1.50%)可實現耐酸露點腐蝕超過40年。
5 結論
1)由于燒結來料波動及操作不穩定，導致酸露點區擴大。
2)根據繪制的酸露點分布圖，正確選擇風箱材質。
3)由于不用樹脂內襯，使氣體主管路更換費用降低。
4)可用酸露點區擴大理論解釋煙囪腐蝕加重的原因。使用高合金不銹鋼制成的復合鋼板，作為燒結廠煙囪的耐蝕材料，使用壽命超過40年。
