隨著風電機組運行時間的延長，由于風電場環境惡劣，齒輪箱的故障越來越頻繁出現，諸如漏油，齒面點蝕、剝落、斷齒、異常磨損，軸承跑圈、滾道點蝕、剝落等現象。
導致出現上述缺陷因素很多，包括制造因素：齒輪箱結構設計、載荷計算、軸承選型、材料選擇、制造加工、出廠前的試車及清潔等;運行因素：控制策略、監控措施、維護方法;環境因素：氣候、變化無常的風況;控制因素：任何一個環節控制不到位，均會導致隱患，從微小缺陷擴展成大缺陷，從而引起機械部分不可逆的損壞。
因此，風電機組齒輪箱從出廠到淘汰報廢，我們要以全壽命周期管理理念，通過精心維護、科學管理來降低齒輪箱損壞率及下架率、縮短恢復時間，實現齒輪箱長壽命健康運行，提高機組利用率。
現狀調查
中國可再生能源學會風能專業委員會的資料顯示，國內裝機數量截至到2015年9月已超過8萬臺，雙饋型機組按照市場總?cè)萘抗浪慵s占5萬-6萬臺。這個數量也就是齒輪箱運行臺數，其中近4萬臺左右已在2012年前投入運行。
經粗略估算，從2011年開始，齒輪箱年度下架率在逐年上升，如圖1所示。
圖1所示的比例計算是基于所有在運行的齒輪箱臺數。若只按運行超過3年的齒輪箱數量為基數計算的話，下架率數值超出圖1中數值1倍以上，而且之后有急劇增加的趨勢。
損壞原因概略分析
齒輪箱損壞下架的原因很多，通過調查及數據統計，缺陷主要表現為：齒輪斷齒，齒面點蝕、磨損、剝落，內齒圈斷裂，行星輪損壞卡死，軸承磨損、內外圈跑圈等。
引起這些缺陷的直接原因主要是因為齒部接觸不良，出現偏載，局部應力過大、引起微裂紋并逐步擴展，致使齒面燒傷、點蝕、剝落，導致齒的局部斷裂。而引起這些現象的間接原因與設計制造、材料及熱處理、運行維護、控制策略、環境等因素都可能有關。每一臺齒輪箱下架具體情況會不同，但一般來說，制造初始缺陷是潛在誘因，在使用過程中若載荷復雜、維護不當、不及時跟蹤處理會加速缺陷擴展。

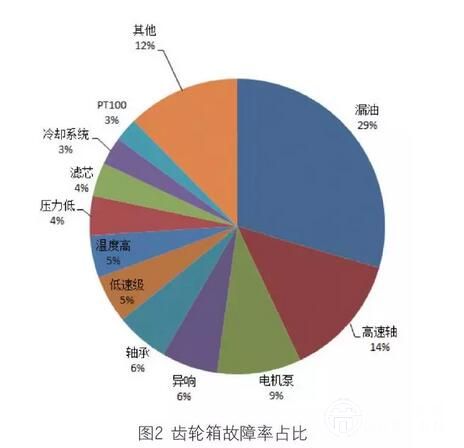

需停機處理的故障主要集中在管路漏油、高速軸、電動泵、油溫油壓報警、濾芯、冷卻系統、軸承及異響。這些故障會直接造成齒輪、軸承潤滑不良，若不及時處理會引起齒輪和軸承出現缺陷并擴展，甚至?xí)?dǎo)致下架。通過幾年統計分析，表現出的主要故障分布情況如圖2所示。
全壽命周期內運行維護及管理要求
從出廠起，到運行維護、監控、故障處理、備件儲備，以及結構優化等每個環節均需加強管理。做好前期控制，及時發現問題、盡早處理，預防為主、防治結合，嚴格執行齒輪箱專項檢查，建立齒輪箱狀態跟蹤檔案，不斷完善故障處理方法。
一、出廠前的試驗、清潔
齒輪箱裝配完成，必須嚴格按照檢驗規范進行整箱檢驗，按試車規范進行加載試車。循環跑油后，尤其要保證出廠前的清潔度，達到齒輪箱清潔度要求，嚴格按采購方和制造方雙方技術協議要求進行相應取樣檢測，嚴禁有大的金屬鐵屑、雜物殘留在齒輪箱內，否則上天運行后，過濾系統在短時間內不能完成全部過濾，甚至某些殘留物至始至終都不能通過過濾系統過濾。殘留鐵屑會在齒輪箱運行過程中對齒面、軸承滾道進行擠壓，導致壓痕、磨痕。
對新出廠齒輪箱加注新潤滑油時，新油的清潔度需達到ISO440617/15/12標準，否則需經過過濾。由裝配單位對每批次新齒輪箱潤滑油的清潔度進行合適比例的抽檢，抽檢樣本送具有資質的檢測機構檢驗，并將所有檢測結果進行建檔。
二、存放和停機要求
(一)塔下存放
若齒輪箱出廠后需長時間放置，必需制定相關存放要求，并嚴格執行。
(1)環境要求：做好防水、防潮、防塵措施以及內外零件防腐蝕;
(2)定期進行內部油管、齒輪、軸承銹蝕的檢查，空濾狀態及失效檢查;
(3)按規定做維護保養：齒輪箱存放一段時間后，按要求去除內部零件的灰塵、水汽、銹蝕后，潤滑系統加油、通電，啟動油泵進行泵油循環，并以適當速度盤動高速軸;
(二)塔上停機
當風電機組不發電時，如機組吊裝完成后以及后期運行臨時停機，需對齒輪箱做好相關保護。
(1)如果傳動鏈必須被鎖死，連續鎖住時間不能太長，一般不超過一周。因為鎖緊銷與鎖緊盤存在間隙，葉輪的晃動會導致齒輪副嚙合齒的來回擺動，時間過久會在嚙合處產生微動磨損。
(2)空轉時，需限制轉速，一般控制在300rpm以內，且保證齒輪箱內部零件的足夠潤滑。
三、加強日常運行維護管理
做好日常巡檢、定期維護，是風電場目前降低齒輪箱故障率的主要手段。必須按照主機廠商作業指導書內容(如《風電機組齒輪箱全壽命周期內運行維護指導書》)，保質保量地進行維護工作，確保齒輪箱良好潤滑。按檢查難度、周期性要求、齒輪箱結構特點制定維護項目，包括：日常巡檢、每季度項目、半年檢查項目與年度檢查項目。
嚴禁屏蔽齒輪箱油溫、油壓、油位、濾芯堵塞等報警信號，遇到報警未查明原因和解決之前，禁止為保發電量而啟機運行。在設計上報警不停機的信號，也需盡快處理，不能延誤和遺忘。當風電機組報其它錯誤時，風電場運行人員首先嘗試的處理方法為遠程復位(夜間值班期間尤為突出)。這種做法并不合適。少量誤報故障確實可通過復位消除，但頻繁的自動復位動作只會增加對齒輪箱的沖擊，加速齒輪、軸承的疲勞損壞，縮短齒輪箱服役時間。因此，出現報警信號時，應停機檢查，及時找到問題原因并徹底處理。

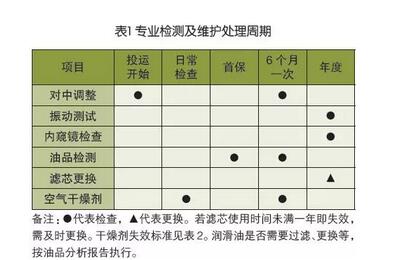

四、專業檢測及周期更換項目
(一)振動測試
通過專用的儀器工具，按照規定的監測點進行間斷或連續的監測，掌握設備異常的征兆和劣化程度，判斷故障的部位和原因并預測設備今后的技術狀態變化，提前發現故障癥狀，以降低經濟損失。如果沒有安裝在線振動測試設備，則可采用離線設備采集數據進行分析。該項工作應定期開展，測試頻次至少每年1次，建議和齒輪箱內窺鏡檢查項目一起進行。監測點一般選在齒輪箱輸入軸、行星輪、中間軸、輸出軸。如果發現齒輪箱內部有異常情況，還可臨時安裝在線振動測試設備階段性的不間斷監控，分析其演變趨勢，決定處理措施。
(二)內窺鏡檢查
由于齒輪箱結構復雜、制造精密，只有借助內窺鏡的使用才能更準確真實地掌握齒輪箱內部零部件運行狀況，比如行星齒面、圓柱齒面是否有點蝕、損傷、斷裂等現象，軸承是否出現磨損、剝落等現象等。根據每次檢查結果研究齒輪、軸承缺陷發展趨勢及規律，提前做出預防或處理措施，避免缺陷嚴重擴展。該項工作建議檢查頻次至少每年1次。
(三)油品取樣檢測
潤滑油性能、清潔度對齒輪副及軸承副的油膜形成至關重要，尤其是清潔度。據業內經驗，油品清潔度降低一等級、軸承壽命將減少20%至30%。必須定期關注油品粘度、酸值、水分含量、元素含量、顆粒物等關鍵指標的變化。該項工作至少半年進行一次。根據檢測報告結果，分析制定相應的處理措施。
(四)濾芯及空氣濾清器更換
每年或在壓差傳感器發出濾芯堵塞告警信號后10天內更換濾芯。濾芯的更換需嚴格按照齒輪箱濾芯更換方案實施，保證正確的拆裝以及濾芯的清潔。檢查齒輪箱空氣過濾器情況，若干燥劑失效則及時更換。
(五)油品更換
對油質進行理化分析后，若發現異常，根據技術部門制定的理化指標判定是否需進行過濾、更換。更換工作必須由專業隊伍嚴格按照換油方案進行實施。
(六)聯軸器對中
如果齒輪箱與發電機的對中情況不好，會影響到齒輪箱輸出端軸承以及發電機軸承，繼而引起齒面異常。該工作建議1年進行1次。
(七)齒輪箱易損件更換

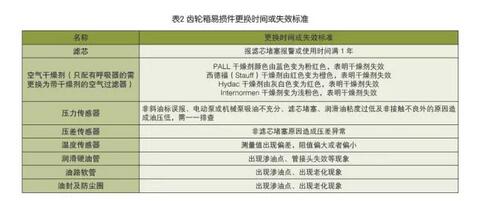

齒輪箱易損件更換時間或失效標準如表2。
五、建立跟蹤檔案，全面掌握運行狀態
齒輪箱部件損壞，普遍是漸變的過程，我們必須連續跟蹤其運行狀態的變化，才能做到有的放矢、科學管理。建立檔案就能很好地實現這一點。
風電場必須嚴格按照主機廠商編制的齒輪箱維護指導書內容進行日常巡檢、定檢維護;持續建立齒輪箱檔案;每個月定期調取運行數據進行存檔分析;現場做好各種異常處理;定期完成內窺鏡檢查、振動測試、油品檢測;并及時、定期完成各種記錄并按要求建檔反饋,實時監控和掌握齒輪箱運行狀態，根據異常情況制定處理措施。
(一)日常、定檢維護檔案
按照技術部門編制的齒輪箱運行維護指導書，現場實施隊伍將所進行的日常、定檢維護情況進行記錄。
(二)齒輪箱檔案
包括制造廠家、序號、出廠編號、制造日期、速比、運行時間等。
(三)齒輪箱軸承及齒輪參數檔案
根據齒輪箱型號、出廠編號明確分辨各級軸承的生產廠家和具體型號、各級齒輪參數。
(四)油品檔案
以各項關鍵理化指標的變化數據記錄成表格、曲線圖，觀察和研究油品變化規律以及傳動摩擦副的磨損狀況，并按企業制定的指標值：警戒線和行動線采取相應措施。
油品監測除了采取定期取樣方法外，國內的油品在線監測技術也趨于成熟，風電場可考慮在齒輪箱上安裝在線監測系統，實時監控油品狀態。
(五)振動測試檔案

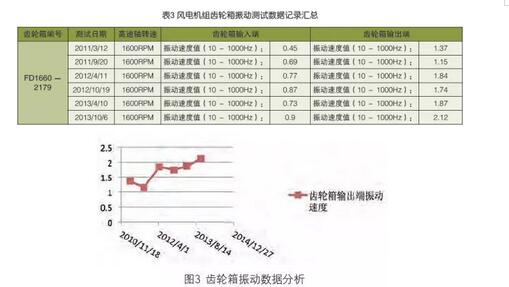

選取齒輪箱幾個關鍵部位的測試記錄如輸入端、行星輪處、中速軸處、輸出端，根據需要生成相應的曲線圖，其變化趨勢一目了然。具體測試時，可限定相同轉速以對比研究。某風電場的一臺齒輪箱振動數據記錄案例見表3和圖3。
五、建立跟蹤檔案，全面掌握運行狀態
齒輪箱部件損壞，普遍是漸變的過程，我們必須連續跟蹤其運行狀態的變化，才能做到有的放矢、科學管理。建立檔案就能很好地實現這一點。
風電場必須嚴格按照主機廠商編制的齒輪箱維護指導書內容進行日常巡檢、定檢維護;持續建立齒輪箱檔案;每個月定期調取運行數據進行存檔分析;現場做好各種異常處理;定期完成內窺鏡檢查、振動測試、油品檢測;并及時、定期完成各種記錄并按要求建檔反饋,實時監控和掌握齒輪箱運行狀態，根據異常情況制定處理措施。
(一)日常、定檢維護檔案
按照技術部門編制的齒輪箱運行維護指導書，現場實施隊伍將所進行的日常、定檢維護情況進行記錄。
(二)齒輪箱檔案
包括制造廠家、序號、出廠編號、制造日期、速比、運行時間等。
(三)齒輪箱軸承及齒輪參數檔案
根據齒輪箱型號、出廠編號明確分辨各級軸承的生產廠家和具體型號、各級齒輪參數。
(四)油品檔案
以各項關鍵理化指標的變化數據記錄成表格、曲線圖，觀察和研究油品變化規律以及傳動摩擦副的磨損狀況，并按企業制定的指標值：警戒線和行動線采取相應措施。
油品監測除了采取定期取樣方法外，國內的油品在線監測技術也趨于成熟，風電場可考慮在齒輪箱上安裝在線監測系統，實時監控油品狀態。
(五)振動測試檔案
選取齒輪箱幾個關鍵部位的測試記錄如輸入端、行星輪處、中速軸處、輸出端，根據需要生成相應的曲線圖，其變化趨勢一目了然。具體測試時，可限定相同轉速以對比研究。某風電場的一臺齒輪箱振動數據記錄案例見表3和圖3。
(六)內部檢查檔案
要求采用內窺鏡儀器，每次所拍攝照片存檔，并作比較。發現有異常的如果暫時不處理，需做記號跟蹤，并縮短檢查周期。
(七)異常處理檔案
在齒輪箱日常運行過程中，如果發現異常，則必須進行詳細檢查，提出處理措施，避免缺陷擴展。無論是現場處理的小故障及下架處理的大故障：包括換油、治漏、更換零部件、消除報警、整體更換等，都應加強運行檢查，跟蹤問題是否得到根治，每臺機組每次處理過程與結果都必須記錄在案。
六、數據庫建立及遠程監控預警分析系統
前期由人工建立齒輪箱各項數據檔案，并對格式進行優化、固化，后期建立數據庫。借助現代化通訊手段、大數據處理方法，通過建立遠程監控系統，將齒輪箱CMS(在線狀態監測系統)系統信號和齒輪箱溫度、油壓、油品清潔度等運行數據以及人工維修處理資料傳回監控中心，逐步實現通過專業軟件對各項數據進行分析;實現遠程專家技術支持，即時監控、分析，提供指導和建議，縮短問題處理時間;另可生成各種報表，建立一套連續、長期的齒輪箱綜合信息檔案，為風電場維護維修計劃、后續管理策略提供完備的基礎數據。
七、其他
(一)控制策略優化
研究主機控制系統對齒輪箱的影響，如振動問題，以及優化控制策略減少傳動鏈振動。齒輪箱電動油泵、機械泵、冷卻系統、剎車裝置工作方式直接影響著齒輪副、軸承副工作狀態，輔助系統控制方式以及啟?？刂撇呗员仨毧茖W(xué)化、最優化。油品溫度、軸承溫度、油位、油壓報警值設定要合理，運行中遇到報警嚴禁屏蔽信號，必須及時處理。
(二)結構優化
如果齒輪箱在某一個位置損壞率較其它部位偏高，則有必要從結構設計、制造工藝、材料選擇方面分析原因，之后的維修工作以及新機組設計時考慮結構優化，增加零部件可靠性及安全系數。
(三)備件儲備
齒輪箱出現問題，備件的缺乏也是制約風電機組利用率的原因之一。適當準備外部輔助系統備件，如管路及接頭、密封件、濾芯，以及油泵、溫控閥等;內部如高速軸、中速軸部套等;甚至儲備整機齒輪箱，可極大減少恢復處理時間。
八、分析及制定措施
對齒輪箱多發故障、典型缺陷、運行數據、處理信息及健康管理結果進行分析，研究預防手段，擬定處理措施、監控運行措施、預期維修計劃及更換計劃，如研究抗磨自修復等新技術應用、零部件項修、整機大修等。根據業內經驗，齒輪箱在運行7至8年后會或多或少地出現缺陷，特別是高速軸系的軸承，其精度部分喪失后，會影響齒輪副的嚙合精度，進而導致齒面破壞。合理、有計劃地安排大修，可減小風電機組非計劃停機率。
結語
齒輪箱管理是風電場的管理十分重要的一部分，要做到科學、合理、有連續性。某些缺陷的發展是不可逆的，必須在前期做好預防。做好齒輪箱的健康持續管理，盡量延長其使用壽命，出現故障要采取合理方法、減少全壽命周期維護成本。文中所述的管理方法及技術措施可以作為風電場齒輪箱健康管理的參考。
