文章對電力地下管線從數據采集到信息化管理提出整體解決方案。該方案以地理信息、移動GIS、物聯網、三維GIS、信息通信為技術支撐，以移動終端采集工具、基礎數據管理系統及管線三維管理平臺為管理手段，輔助電力企業實現對電力地下管線的精細化管理，提升電力地下管線數據的準確性、完整性，確保管線資源合理利用和有效建設，為規劃、建設、運行等業務應用提供輔助支撐，實現對電力地下管線的管理直觀、清晰，整體上達到可控、在控、能控。

0、引言

隨著城市建設的快速發展，城市電力基礎設施逐步轉到地下進行建設，電力地下管線數量逐年增加，并呈現管線規模日益龐大、管線類型眾多、管理復雜度高的特點，管理問題日益突出，管理模式也越來越不能滿足日常需要。且隨著國家電網公司堅強智能電網的建設，電力企業的管理水平持續提升，對管理的精益化和精細化也提出了更高的要求，對電力地下管線的信息化管理需求強烈。

2013年11月22日，青島發生燃?xì)怆娎|通道爆炸，該事件受到高度重視，國家相關部門迅速下發地下管線相關的管理文件，要求開展地下管線的建設與管理工作。2014年6月，國務院辦公廳下發了《關于加強城市地下管線建設管理的指導意見》(國辦發[2014]27號)，要求各省(自治區、直轄市)人民政府重視城市地下管線建設。電力地下管線作為城市地下管線的重要組成部分，電力企業應當積極響應國家政策，加快行動，引領全國地下管線設施信息化管理標準化建設實踐。本文闡述一種應用地理信息、移動GIS、物聯網、三維GIS、信息通信等新興技術實現的電力地下管線信息化管理方案，以滿足當前電力企業越來越強烈的信息化管理需求。

1、方案概述

針對當前我國電力地下管線數據標準不統一、管線埋設現狀不明、缺乏信息化手段支撐、管理方式粗放等缺陷，本文提出利用信息化技術在電力地下管線管理的各階段將信息系統支撐采集、二維圖形化展現與管理、三維模擬及空間分析相結合，保障數據完整、準確，確保地下管線資源合理利用和有效建設，實現對電力地下管線的管理直觀、清晰，達到可控、在控、能控，大幅提升管線規劃、運行管理的工作效率，整體上提供信息化保障。

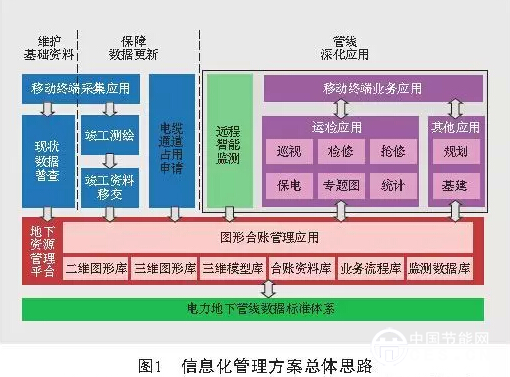

電力地下管線信息化管理的總體思路是依托探測、采集獲取成果數據，再通過二維、三維管理平臺實現對成果數據的管理和展現，利用數據庫技術完成有效存儲、查詢統計、分析應用，再在此基礎上搭建涵蓋移動作業、在線監測、業務應用在內的深化應用，具體思路見圖1。

該方案從整體上可分為基礎支撐部分和深化應用部分，其中基礎支撐部分是整個方案的基石，是實現信息化管理的核心部分，本文對其展開論述，它包括移動終端采集、地下管線管理平臺，其中地下管線管理平臺又分為基礎數據管理系統和管線三維應用。

2、移動終端采集

移動終端采集是指在進行電力地下管線數據采集過程中，通過移動終端對電纜、電纜通道、電纜井等地下管線設備設施進行數據采集。

2.1數據采集內容

電力地下管線采集在不停電的前提下，通過物探技術、測繪技術和電磁感應技術，采用安全的作業方式，對地下的每一條電纜進行探測，一般要求按變電所為單位，對電纜路徑、中間接頭、附屬設備進行精確定位，對變電站、桿塔、直埋電纜拐點、非開挖拖拉管電纜出入口等關鍵信息或設備點進行精確定位，完成現場數據采集;同時對作業現場進行影像拍攝，并整體實現井上井下三維實景照片。

為滿足采集工作需要， 對采集任務進行抽象，明確具體采集設備設施，包括：電纜、電纜井、電纜通道、電纜終端頭、中間接頭、電纜盤余、電纜終端站、電纜拐點、桿塔、變電站，各類設備設施間關系見圖2。

2.2移動終端采集模式

通過移動終端進行數據采集，建立任務機制，明確采集任務工作任務分配、實現采集成果檢查、達到內外業一體化，既有效提升工作效率、又保障了數據質量，其采集工作流程見圖3，移動終端界面見圖4。通過移動終端進行數據采集時，以下發的工作任務為采集工作入口，各類數據的采集方式見表1。

2.3方案特點

1)任務機制：采集全過程建立任務機制，通過任務的新建、下發、執行、提交的全閉環管理，保障采集工作有序進行。

2)數據校驗：移動終端提供數據校驗功能，確保采集數據真實有效。

3)內外業一體化：以任務為單位，對執行任務獲取的采集成果直接生成電子化數據，減免內業整理工作，提升整體采集效率。

3、基礎數據管理

基于信息管理系統以圖形可視化的方式實現對電力地下管線的專業化管理，完成對位置、走向、專業屬性、照片、竣工圖的全數據管理，提供多維度統計分析、專題圖、空間分析等應用。

3.1管理內容

基礎數據管理主要包括：圖形管理、臺賬管理、關系管理、照片管理、竣工圖管理，形成電力地下管線詳實、完整的數據資料，建立信息化管理的基礎。

1)圖形管理。根據采集得到的電力地下管線的位置、走向等數據，，形成基于位置的管線資源狀況圖，同時提供編輯維護，可進行圖形的完善優化。

2)臺賬管理。對電力地下管線的各類對象分別進行專業臺帳維護，為臺帳數據的信息化留檔和真實有效性保障提供管理手段。

3)關系管理。電纜通道、孔位、電纜間存在復雜的關系，對這類關系數據的維護是電力地下管線基礎數據管理的難點，也是重點。

4)照片管理。對電力地下管線設備設施的現場照片進行管理，可存放到系統中，方便查詢，并實現留檔。

5)竣工圖管理?？蓪?duì)電力地下管線的CAD形式的竣工圖存放到系統中，實現留檔。

3.2系統主要功能應用

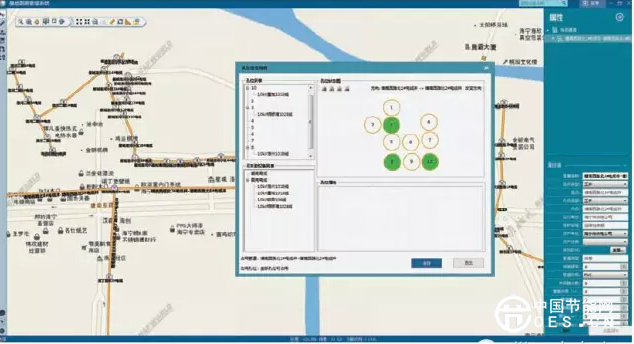

基礎數據管理以基礎數據管理系統為支撐，系統主要從編輯維護、占用維護、查詢統計、管線資源分析、孔位占用專題分析、地下資源專題圖等幾方面提供應用支持，基礎數據管理系統功能界面見圖5。

1)編輯維護。提供圖形編輯功能，滿足對采集數據批量入庫和自動成圖的需要，滿足手動修改完善的需要。

2)占用維護。以圖形可視化界面維護電纜通道的孔位排布、維護電纜對孔位的占用關系，滿足通道、孔及電纜間復雜關系的維護需要。

3)查詢統計。提供多維度查詢統計且對查詢結果進行深度挖掘，同時進行統計分析，并以圖表方式展示統計結果。

4)管線資源分析。統籌考慮空間連通和屬性約束分析當前管線資源狀況，規劃合理路徑，為建設施工及電纜占用提供輔助支持。

5)孔位狀態分析。按實際應用情況，對孔位建立空余、占用、已申請、保留、損壞等狀態，通過孔位狀態分析可直接獲取到各狀態孔位的數量。

6)地下資源專題圖。分析地下資源狀況，并以專題圖的方式直觀展示。實現對電力地下管線各類專題信息的直觀表達。

3.3方案特點

1)基于地圖可視化：整體基于地圖展示，并對電力地下管線設備設施建立標準模型。

2)全數據管理：具備對其位置、臺賬、走向、照片、竣工圖在內的全數據管理，形成對地下管線的檔案管理機制。

3)精細化管理：實現對電力地下管線的臺帳管理，并實現對電纜通道內部孔位或支架的排布管理。

4.2三維應用點分析

通過三維參數化建模完成三維模型及三維場景創建后，為管線三維管理平臺提供基礎數據，三維平臺提供包括二三維聯動、飛行瀏覽、三維量測、信息查詢、綜合分析等在內的應用支持，其功能界面如圖6所示。

1)二三維聯動。應用GIS及三維GIS等技術，分屏展示二維場景和三維場景。

2)飛行瀏覽。實現三維場景內的飛行瀏覽、移動、旋轉等，提供對三維模型的瀏覽查看。

3)三維量測。提供三維場景內的空間量測，包括水平距離量測、垂直距離量測、空間距離量測。

4)信息查詢。實現包括空間查詢、屬性查詢、臺帳查詢，滿足在瀏覽查看三維數據過程中對設備設施信息查詢的需要。

5)綜合分析。建立包括空間碰撞分析、最短路徑分析、縱斷面分析、水平凈距分析、連通性分析等在內的綜合分析，實現對電力地下管線數據的三維信息挖掘，為相關決策提供輔助支持。

4.3方案特點

1)參數化建模：應用參數化建模機制，實現根據采錄參數快速創建三維模型。

2)二三維聯動：建立二三維聯動機制，實現從二維和三維兩個視角對電力地下管線數據同時進行展示。

5、結語

本文提出的從電力地下管線數據采集到基礎數據管理及三維應用的管理方案能夠輔助電力企業實現對電力地下管線的數據摸底和信息化管控，可輔助電力企業做到家底清晰、管線資源使用可控，為規劃、建設、運行等業務提供支撐。且隨著電力信息化工作的持續推進，以及電力企業不斷深化的管理要求，未來對電力地下管線信息化管理的要求也將不斷加強。結合當前新興的移動、物聯網、傳感技術，將在此論文基礎之上，支撐實現涵蓋移動作業、在線監測、業務應用等在內的深化應用建設，并最終實現對電力地下管線的全生命周期管理，達到全過程信息化與智能化輔助。

4)全面支撐業務應用：全面支撐規劃、建設、運行等業務應用，為電力企業實現對電力地下管線的精益化管理提供全面支撐。

4、管線三維應用

管線三維應用是應用三維GIS等技術對電力地下管線進行三維化管理，主要包括三維參數化建模，場景模擬和三維分析。

4.1參數化建模

電力地下管線參數化三維建模指按照生成三維模型所需的參數自動生成電力地下管線的三維模型。針對電力地下管線的特點，電力管線三維建模可按圖層簡化為管線段建模、電纜井建模、電纜建模等，首先建立地下管線的電纜井實體模型庫，在管線段實體模型生成時，插入相應的電纜井實體模型，并進行平移和旋轉，實現管線段和電纜井實體模型的同步生成。
