電力系統的迅猛發展需要完善、先進和實用的電網調度自動化系統來保證。目前國調及網、省調3級調度系統均已配備了電網調度自動化系統，并先于一次系統實現全國聯網。新一代的電網調度自動化系統應考慮到Internet/Intranet技術對電力企業的影響，在設計、開發時應以SCADA功能為基礎，DA/DMS、AM/FM/GIS、MIS及其他子系統為擴展功能的、具有一體化平臺的網絡化、多功能系統。

系統的硬件方面：優先采用最新的、高可靠性的微型計算機硬件技術，作為系統工作站、服務器的硬件平臺。

系統的軟件方面：調度自動化系統的操作系統采用新一代的MicrosoftWindowsNT/2000;數據庫采用高性能的商用關系型數據庫，如MSSQLServer，Oracle，Sybase等，使系統軟件配置標準、規范;系統的輸出形式采用MicrosoftOffice的Excel等優秀工具軟件，使報表系統更加方便易用;軟件結構采用網絡分布式的客戶/服務器模式。

系統原理

使用集線器構成網絡結構，網絡速率100Mb/s，配置雙前置機/數據服務器、雙調度員工作站、管理信息工作站、智能多串口、雙切開關、調制解調器柜、衛星鐘，以后可根據具體情況任意增加工作站。

上行信息：來自RTU的信息首先由調制解調制器進行解調，再送人雙切開關，由雙切開關同時向兩個智能多串口發送，再由兩個智能多串口分別向兩臺前置機/數據服務器傳送，經主前置機/數據服務器處理、存儲后，向網上廣播，各工作站收到信息后進行相應處理。

下行信息：來自工作站的信息首先傳送到主前置機/數據服務器，由其處理后發送到智能多串口，再傳送到雙切開關，最后經調制解調柜后發送到RTU。

向MIS網發送的信息：前置機/數據服務器提供與MIS網的硬件接口，并通過該接口向MIS網發送各種實時和歷史數據。

向市調轉發信息：前置機/數據服務器將來自各站的實時數據處理好后，將市調所需信息按要求的規約格式及順序組幀，然后通過智能多串口、雙切開關向市調轉發

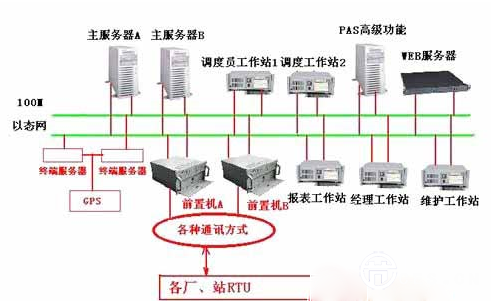

系統框圖

系統配置

調度員工作站：4U機箱/PIIICPU卡/PIII1G/256M/70G/光驅/軟驅/各功能卡

前置機：6U機箱/PIIICPU卡(雙網卡)/PIII1G/256M/300G/各功能卡

報表工作站：4U機箱/PIIICPU卡/PIII800/128M/70G光驅/軟驅/各功能卡

維護工作站：4U機箱/PIIICPU卡/PIII800/128M/70G光驅/軟驅/各功能卡

主服務器：HP+磁盤陣列

WEB服務器：3U機箱/PIIICPU卡/PIII800/128M/70G

系統評價

本系統可廣泛應用于地區級、縣級調度系統。系統采用了工控機特別是核心部分如前置機，作為系統硬件平臺極大地增強了產品在運行中的穩定性，工機控的高性價比也使該系統具有更強的市場競爭能力。
