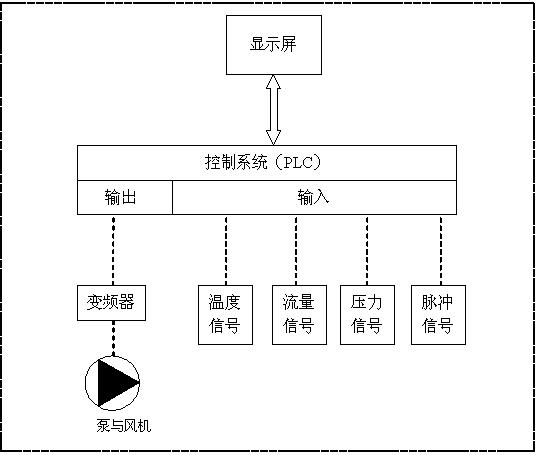

低壓變頻智能控制系統總結構圖：
變頻運行功能由變頻控制柜實現，工頻運行功能由原有的控制柜實現。
兩個控制柜的輸出接觸器相互連鎖，并由轉換開關進行切換。
本設計充分體現了冗余功能，在系統變頻出現故障時，可以切換至工頻運行。
PLC控制系統的主要功能如下：
Ø 采集系統所需要監測的溫度、流量、壓力、液位等信號；
Ø 根據控制算法控制變頻器啟停，調節變頻器的工作頻率；
Ø 監測變頻器的運行狀態和報警狀態，并及時反映到上位機人機界面中；
Ø 同上位機人機界面進行通訊。
控制方式
Ø 自動控制，自動調節水泵的運行頻率；
Ø 手動控制，水泵運行、停止及頻率設定手動。
故障報警處理
系統內任何變頻器、信號監測探頭，系統將按照以下方式顯示故障：
Ø 上位機界面顯示故障信息；
Ø 報警器發出故障音提醒操作人員。
