結構和原理

永磁調速器由導體轉子、永磁轉子和調節器三部分組成。 永磁轉子在導體轉子內，其間由空氣隙分開，并隨各自安裝的旋轉軸獨立轉動；調節器調節永磁轉子與導體轉子在軸線水平方向的相對位置，以改變導體轉子與永磁轉子之間相互作用的面積，實現改變導體轉子與永磁轉子之間傳遞轉矩的大小。導體轉子安裝在輸入軸上，永磁轉子安裝在輸出軸上，當 導體轉子轉動時， 導體轉子與 永磁轉子產生相對運動，永磁場在 導體轉子上產生渦流，同時渦流又產生感應磁場與永磁場相互作用，從而帶動 永磁轉子沿與導體轉子相同的方向轉動，結果是將輸入軸的轉矩傳遞到輸出軸上；輸出轉矩的大小與相互作用的面積相關，作用面積越大，扭矩越大，反之亦然。
永磁轉子在調節器作用下，沿軸向往返移動時，永磁轉子與導體轉子之間的相互作用面積發生變化。作用面積大，傳遞的扭矩大，轉速高；作用面積小，傳遞的扭矩小，轉速低； 永磁轉子與導體轉子完全脫開，作用面積為零， 永磁轉子轉速為零，即負載轉速為零。

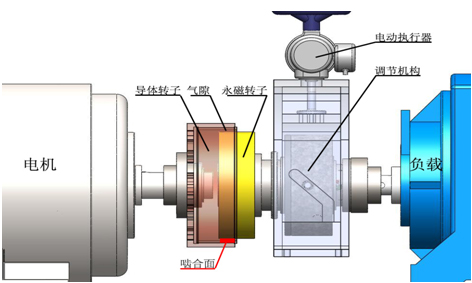

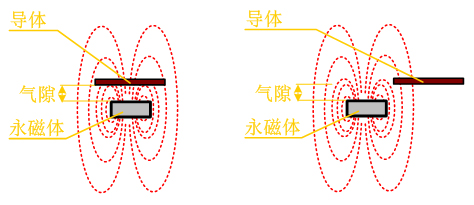

圖1 永磁調速器結構及原理

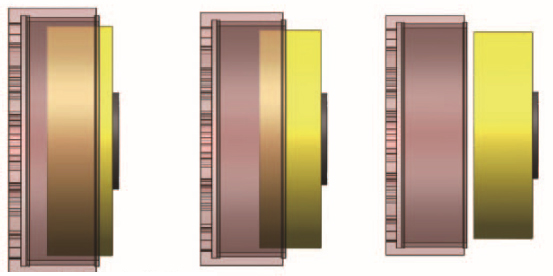

圖2 相互作用面從大到小，負載轉速由98%到0轉速





技術特點
1) 使用壽命20年
2) 電機和負載無機械聯結，傳動平穩、安全
3) 能很好地適應電網質量差的環境
4) 能很好地適應在電磁干擾較強的環境
5) 機械元器件，沒有易損件
6) 非接觸扭矩傳遞
7)  隔離振動
8)  電機空載啟動，啟動時間短，啟動電流小，發熱少
9)  適應環境能力強，能適應“晃電”等惡劣工況
10) 允許軸向竄量10mm，允許對中誤差1mm
11)  適用于所有異步電動機的調速改造，且不受電壓等級的限制

技術參數
a、節電率：20-60%
b、允許安裝對中誤差1mm
c、電機振動減少量：50-85%
d、控制精度1%
e、對環境的噪音增量小于5dB
f、傳遞效率：98%
g、零負載啟動
h、過載保護：過載之后自動將和負載脫開，兩者互不影響

產品適宜負載
離心泵
離心風機
離心壓縮機
各種變轉矩或恒轉矩設備
