背景分析：

　　隨著地球常規資源的日益匱乏，新能源慢慢被各國政府列位了未來重點建設內容，新能源主要包括水能、風能、核能、地熱和生物能源。在2008年 底，為了應對金融危機，中國政府提出了新增4萬億投資及十大行業的振興計劃，特別將加強新能源建設，作為新能源的代表風電將在今后五到十年里被重點扶植。 我國風能資源豐富，儲量32億千瓦，可開發的裝機容量約253億千瓦，居世界首位，在政府大力支持，積極推動風電產業的發展，相信不久的將來，中國的風力 發電將成為其主要的供電來源之一。

　　在信息化與自動化融合的今天，風力電廠的自動監控平臺自然離不開軟件的支撐，基于此，我們提出了基于紫金橋?qū)崟r數據庫的風電機組監控系統解決方 案，實現了對風電機組及電力傳輸?shù)淖詣颖O(jiān)控。網絡構造過程中，機組物理距離，現場電磁干擾等該行業獨有的特點成為了考驗不同廠商工業以太網設備性能的分水 嶺。

　　系統組成：

　　1、風力發電配電系統：

　　與火電和電相比，風力發電站的配套設施較少，用電設備也少，所以一般很少給風力發電站提供專用的配電電源，特別是在風力發電的塔筒內，都是由塔筒內部690V母線經過降壓變壓器降壓后得到配電電源，供照明以及監測設備等一些用電器使用。

　　2、風力發電機組系統：

　　一般來說，整個風電場包括眾多風力發電機組，分布在發電田中。發電機組頂部的渦輪發電機負責發電，前端是可調整角度的風葉，系統可以根據不同的 風力狀況來調整風葉的傾斜度。風葉的軸與一個齒輪箱相連，齒輪箱完成提升轉速來驅動發電機。每臺發電機組都配備一個由工控機和PLC組成的控制箱。PLC 負責采集風速、風向及與此相關的空氣壓力、空氣溫度和空氣濕度，軸轉速和其他相關數據。通過偵測風向，控制系統便會調整齒輪，使風葉轉向適當角度以充分利 用風能進行發電。

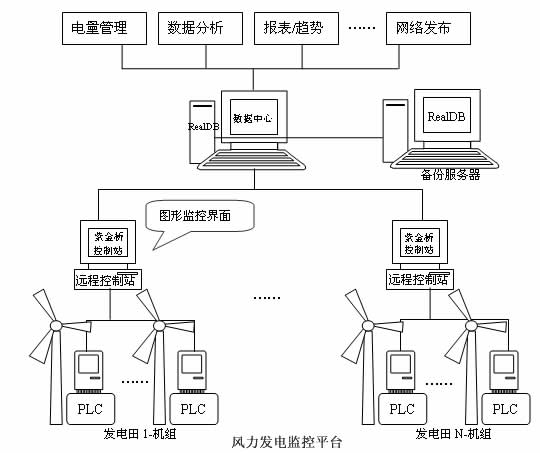

　　發電田中的所有的渦輪發電機組都連接在同一個局域網中，各個發電機組頂端的控制箱均使用以太網和塔底部的光纖網絡連接。該環網與遠程控制站相連 形成一個冗余環網。遠程控制站采用紫金橋前置數據采集軟件RealScada實現數據采集和監控，并分析搜集到的數據，從而調整發電機組參數，并向操作人 員和維護人員提供報警信息。同時負責將搜集到的數據向上傳輸?shù)綌?shù)據中心服務器，實現對全局數據的管理和上層應用。

　　3：風力發電電能傳輸系統：

　　整體解決方案還包括風電機組將電力系統傳輸?shù)诫娏偩€上的傳輸監控系統，實現實時的數據顯示及數據報表、趨勢分析等。
