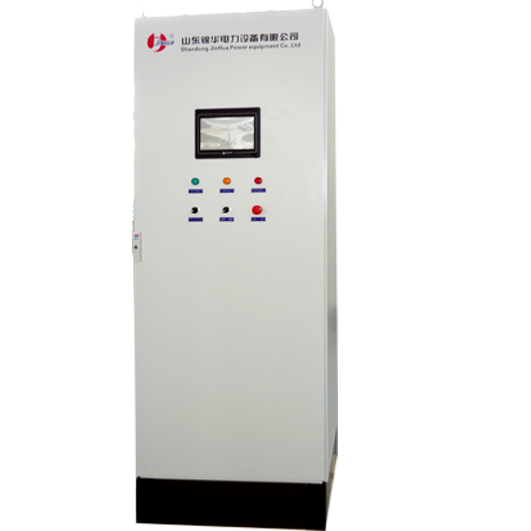

有源電力濾波裝置系列產品

單價	面議對比
詢價	暫無
瀏覽	573
發貨	山東省付款后3天內
過期	長期有效
更新	2014-08-21 10:32

聯系方式

加關注0

山東錦華電力設備有限公司

企業會員第12年

資料未認證

保證金未繳納

山東省
上次登錄 2014-08-20 •
荊茂福 (先生)

進入主頁 更多產品

詳細說明

一、概述
大量非線性電力設備的應用，會在電力系統中產生較大的諧波污染，這種非線性負載就是諧波源，而諧波源中大部分都是快速變化的，即諧波次數的多少，諧波含量的大小，都隨著負載或系統的變化而改變，傳統的無源濾波技術已難以滿足動態變化的濾波要求。有源電力濾波器是最有效的濾波方法，該裝置采用當今先進的科研成果，基于高速的濾波補償技術，消除各種形式的諧波，可應用于各種在諧波污染的工況，尤其適用于快速變化的負載。二、工作原理　　有源電力濾波器與諧波源并聯，通過實時檢測跟蹤諧波源負載產生的諧波電流，快速生成與之大小相等方向相反的電流加以抵消，從而消除諧波，避免系統電壓 ﹑電流波形發生畸變。裝置具有自適應功能，可對頻率和大小都變化的諧波進行補償，對補償對象有極快的響應。

二 ﹑ 工作原理
有源電力濾波器與諧波源并聯，通過實時檢測跟蹤諧波源負載產生的諧波電流，快速生成與之大小相等方向相反的電流加以抵消，從而消除諧波，避免系統電壓﹑ 電流波形發生畸變。裝置具有自適應功能，可對頻率和大小都變化的諧波進行補償，對補償對象有極快的響應。

三、主要技術特點 --濾波精度高,諧波電流濾除率可達92%以上　
--濾波范圍廣,濾波次數可達31次　
--對負載的波動響應快,響應時間為30us 　
--動態注入電流以抑制諧波和補償功率因數 　
--不會與系統發生諧振　
--可多臺組合擴展容量
--抑制系統過電壓，改善系統電壓穩定性
--提高系統暫態穩定水平，減少低壓釋放負荷數量，并防止發生暫態電壓崩潰
--動態地維持輸電線路端電壓，提高輸電線路穩態傳輸功率極限
--阻尼電力系統功率振蕩 --在負荷側，能抑制電壓閃變、補償負荷不平衡、提高系統功率因數
--輸出電壓總諧波畸變率（并網前）：小于5%
--輸出電壓總諧波畸變率（并網后）：小于3%
--輸出電流總諧波畸變率：小于3%
--輸出電壓不對稱度：＜2% --30秒過載能力：120%
--1分鐘過載能力：110%

四、接線方法

五﹑規格和技術參數

規格型號	HHAPF-30/380	HHAPF-60/380	HHAPF-90/380		HHAPF-120/380
補償容量（ Kvar ）	30	60	90		120
額定電壓（ V ）	380
供電電源頻率	50H Z ? 5%
供電電源相數	三相三線或三相四線
電流傳感器	直測式霍爾電流傳感器
諧波補償次數	2 ～ 31 次諧波補償
動態補償響應時間	30us
保護功能	交流過壓、欠壓，直流過壓， IGBT 過流，裝置過熱
冷卻方式	風冷
效率	＞ 92%
運行環境溫度	-30 ～ 50 攝氏度
相對濕度	＜ 90% （ 25 攝氏度）
防護等級	IP31
結構	柜式，下進線			柜式，下進線
尺寸（ mm ）( W ? D ? H)	700 ? 500 ? 1300	700 ? 500 ? 1300	800 ? 600 ? 2200		800 ? 800 ? 2200
重量（ kg ）	120	180	260		300

六、執行標準
<< 電能質量公用電網諧波 >> 　　　　　　　　　　　　　 GB/T14549-1993
<< 電控設備第二部分 : 裝有電子器件的電控設備 >>　　　　GB/T3797—1989

七、舉例說明
本表說明使用HYAPF有源電力濾波裝置器進行諧波治理的典型結果,系統的諧波由帶有200KW直流電機的整流器產生，在系統的380V供電母線上接入一臺HYAPF有源電力濾波器，它注入50A的補償電流，使得供電電流的TDD%符合GB/T14549-1993中的規定，同時電源的功率因數得到補償，系統更加穩定。

	投入前諧波含量	投入后諧波含量
諧波次數	l/l	l/l
1	100%	100%
3	0.038%	0.478%
5	31.660%	0.674%
7	11.480%	0.679%
9	0.435%	0.297%
11	7.068%	0.710%
13	4.267%	0.521%
15	0.367%	0.052%
17	3.438%	0.464%
19	2.904%	0.639%
21	0.284%	0.263%
23	2.042%	0.409%
25	2.177%	0.489%
27	0.293%	0.170%
29	1.238%	0.397%
31	1.740%	0.243%
THD	31.28%	2.17%
