高和華泰智能同步補償控制裝置廣泛適用于多諧波源、諧波含量大、無功變化快、電流沖擊性大、三相不平衡等復雜工況的配用電系統。該控制裝置可針對波動 負載進行快速有效的動態無功補償，對電壓波動與閃變、負荷不平衡、功率因數及諧波進行改善，具有突出的消諧、補償、穩壓和增容等電能質量綜合改善作用，綜 合節能降耗效果明顯，是柔性交流輸電技術的主要控制裝置之一，它代表著現階段電力系統無功補償技術新的發展方向。主要應用于三相四線制的配電網，集無功功 率的連續、快速、同步補償、有源濾波、平衡三相負載、消除電壓閃變和電壓波動等多種功能于一體，有效地提高供電電壓質量、提高配電網絡的安全穩定及經濟運 行水平。

產品技術特點：


?無功補償快速吞吐：高和華泰GOLDWAY智能同步補償控制裝置可實現從感性到容性連續雙向調節，快速無級差連續吸收或釋放無功功率，精確補償， 有效防止過補。動作時間為毫秒級，使得電網功率因數接近1 ，并且無功電流輸出可在很大電壓變化范圍內恒定，在電壓低時仍能提供較強的無功支撐，使得其無功輸出相當于同容量 SVC 的 1.4-2 倍。

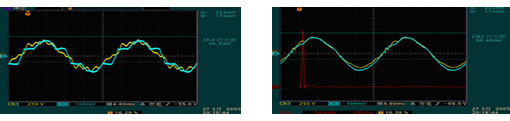

圖 1 在未補償前，我們可以看到電壓（黃色）和電流（綠色）波形有明顯的相位差 54 度左右，功率因數不到 0.6 。
圖 2 補償之后電壓和電流波形的相位差接近于0，功率因數大于 0.99 ，而且電流的幅值減小了，這有助于減少線路的損耗。


?補償諧波電流：裝置具備有源濾波器功能，可以補償諧波電流，使得電源潔凈，提高系統穩定性與可靠性及用戶的電能質量。

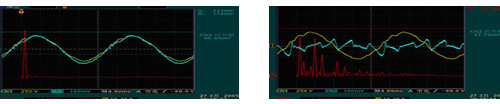

圖 3 補償前電壓（黃色）和電流（綠色）波形畸變嚴重
圖 4 補償后電壓（黃色）和電流（綠色）波形已經很接近正弦，傅立葉分析（紅色）可知，其諧波總含量已經滿足國標要求。


?補償三相不平衡，節能增效：保證有功、無功平衡，減少線路及變壓器損耗、提高功率因數、增加線路及變壓器供電裕量，增容節能效果明顯。

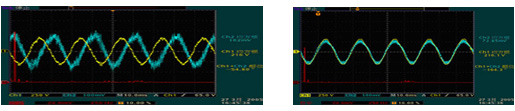

圖 5 補償器輸出的電流，可以看到輸出電流（綠色）波形是畸變的，它正是負荷（三相整流橋）需要的電流。
圖 6 系統中線電流（綠色）波形，可以看到中線電流的平均值已經接近為 0 了，實現了三相功率平衡和補償中線電流的功能。

?抑制電壓閃變：電網電壓在遇到大負荷開停或者遇到故障情況時會出現短暫的電壓閃變、跌落、瞬時供電中斷，持續時間很短，只有幾十到幾百個毫秒。該器可以有效地抑制電網電壓的閃變、跌落、瞬時供電中斷。
?具有自適應功能：實現動態補償，可對頻率和大小都變化的諧波以及變化的無功功率進行補償，對補償對象有極快的響應。不容易和電網阻抗發生諧振，且可以跟蹤電網頻率的變化，故補償性能不受電網頻率變化的影響。
技術參數 ：額定電壓：400V 電源頻率：50Hz 響應時間：＜ 5ms
工作方式：連續工作 噪音水＜ 60dB 防護等級： IP31
電流互感器連接：特制電流互感器 整機功耗：＜ 3 % 器容量
柜體：噴塑柜體或不銹鋼選用
使用環境條件及應用領域：
?環境溫度：-10 ℃～﹢ 40 ℃ 海拔高度：不超過 2000m； 濕度：不大于 85%； 安裝地點:無劇烈振動，地面傾斜不超過 5 °無導電及爆炸性塵埃，無腐蝕性氣體。
?應用行業：冶金(壓延、冶煉)、汽車制造(焊接、沖壓)、港口碼頭、石油化工、有色(壓延、冶煉)、電力、礦山、軍工、輕工(食品加工、煙草、制藥、制糖等) 、機械、市政(污水處理)，等等。
?適用工況：壓延(可逆軋機、熱軋與冷軋)、行吊、焊機、沖床、中頻源(冶煉或結晶)、直流加熱爐、磙式斬軋機、密煉機、擠出機、充電機、變頻、低壓整流大電流等諧波含量豐富的負載。 注：若有特殊環境使用要求，請?jiān)谟嗀洉r(shí)與我公司申明和協商
