開關柜智能顯示裝置概述

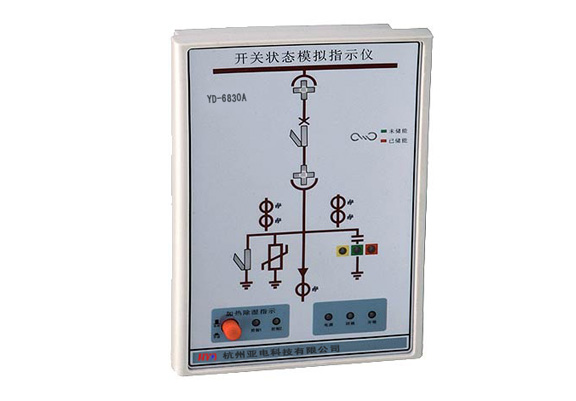

        YD-6830系列開關狀態顯示儀根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀 態、斷路器位置、接地閘刀位置、彈簧儲能狀態等多功能于一體，這些指示功能可分可合，用戶可根據需要選擇。只要指定不同的訂貨型號并提供一次方案圖即可。 該產品以一體化布局配套裝備于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。YD6830系列分為A型 和B型。
        A型產品為超薄型結構，裝入深度僅25mm，且為插拔式端子從側面接線，保證了不會碰到中門內的斷路器，裝入中門后在后面板裝一防爆罩，同時將線纜封閉，以確保五防要求這種安裝方式適用于各種配置的開關柜。
        B型產品為我們公司08年新研發的產品，內部設計采用IC數字電路，產品穩定性更高，抗干擾性更強，功能更全。并特別采用卡式安裝，方便快捷。

主要技術特性：
使用環境：-10℃~50℃，　≤95%RH
存儲環境：-40℃~80℃， ≤95%RH
抗電強度：外殼與端子之間≥AC2000V
絕緣性能：外殼與端子之間≥100M
模擬顯示部分
工作電源：DC110V   DC220V    AC220V（由用戶訂貨時選擇）
工作電流：<30mA
隔離開關指示：常態時，“V”形數碼管綠色模擬條發光。
                              隔離開關閉合時，“V”形數碼管紅色模擬條發光。
斷路器狀態指示：斷路器分、合閘，無源觸點輸入。
                    斷路器合閘時，合閘觸點閉合，“V”形數碼管紅色模擬條發光。
                    斷路器分閘時，分閘觸點閉合，“V”形數碼管綠色模擬條發光。
斷路器位置指示：無源觸點輸入。
                工作位置觸點閉合時，“十”形數碼管紅色垂直模擬條發光，指示斷路器處于工作位置。
                試驗位置觸點閉合時，“十”形數碼管綠色水平模擬條發光，指示斷路器處于試驗位置。
                斷電時紅、綠發光條均不亮指示斷電狀態。
接地閘刀位置指示：無源觸點輸入閉合，“V”形數碼管紅色模擬條發光，表示接地合閘。
                無源觸點輸入斷開，“V”形數碼管綠色模擬條發光，表示接地?cái)嚅_。
彈簧儲能指示： 無源觸點輸入閉合，紅色彈簧符號亮，表示已儲能。
                無源觸點輸入斷開，綠色彈簧符號亮，表示未儲能。
