*概述

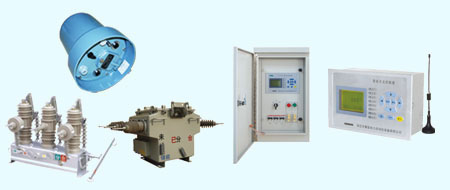

      適用于10kV配電線路分段點或聯絡點，也可用于用戶接入點，與配電自動化開關配合，能快速定位和隔離線路故障，恢復非故障段供電。 包括控制模塊、控制箱和后備電源組件三部分?？刂颇K有七種類型可選；控制箱有高配型、標配型和簡易型三種可選；后備電源主要有DC24V、DC110V 和AC220V三種可選。





*主要特點
· 可快速切除界內故障，速斷動作時間小于25毫秒。
· 128×64全漢字液晶交互界面，直觀簡潔。
· 可只購買控制模塊，嵌入到自有的控制箱內。
· 有專門的控制字設定保護動作后是立即跳閘還是等失壓后跳閘，所以既可以與斷路器配合也可以與負荷開關配合，如：ZW8、ZW20、ZW23、ZW32...等等。
· 接地保護可以選擇帶方向或不帶方向，短信可以設置發或不發，開關量信號可以軟件取反，是測試更加方便。
· 可擴展自動抄表功能，并可實現預付費控制。還可以擴展，在未經授權的情況下，打開計量箱門，強制斷電功能，起到防竊電的作用。
· 控制箱內預留光纜終端盒和光端機的安裝位置，方便接入光纖通信系統。

*主要功能
· 保護功能：三段過流保護、接地保護、重合閘、過負荷保護、后加速保護、PT斷線檢查等。
· 測控功能：8路遙信開入采集；測量量有UAB、UCB、U0、IA、IC、I0、Ia、Ic、P、Q、COSФ等；斷路器遙控分閘、合閘，手持遙控器就地分閘、合閘；SOE記錄。
· 電壓型分段器：重合器－時間電壓型重合分段器方式的故障定位、隔離和恢復非故障段供電。
· 通訊網絡：GSM短信、GPRS、RS485、光纖通信、以太網。


裝置分類

設備類型	主要功能
JN-2101型智能開關控制器	保護功能
JN-2101D型智能開關控制器	保護功能 ＋ GSM短信通信
JN-2101G型智能開關控制器	保護功能 ＋ GPRS實時通信
JN-2102D型智能開關控制器	保護功能 ＋ 測控功能 ＋ GSM短信通信
JN-2102G型智能開關控制器	保護功能 ＋ 測控功能 ＋ GPRS實時通信
JN-2103G型智能開關控制器	測量控制 ＋ 電壓型分段器 ＋ GPRS實時通信
JN-2105型智能開關控制器	保護功能 ＋ 測控功能 ＋ 以太網
