XGN36-12型開關柜適用于 3.6～12kV 三相交流50Hz單母線系統中作為接受和分配電能之用，具有結構合理、安全可靠、運行操作簡便及“五防” (防止誤操作斷路器、防止帶負荷分合隔離開關、防止誤入帶電間隔、防止帶電掛接地線、防止接地開關在接地位置送電) 之功能，因此可廣泛應用于電力、冶金、石化和城建等行業中。

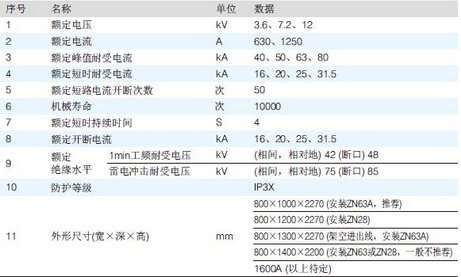

特點
·高壓開關柜選用ZN63A-12真空斷路器和小型化DGN-12隔離開關。
·柜體結構采用組裝式，體積小，節省占地面積和建筑高度。
·具有可靠的“五防”閉鎖功能，有強制的機械閉鎖，檢修方便安全，操作靈活、省力。
斷路器室
斷路器室位于柜體前部下方。斷路器采用ZN63A-12真空斷路器，也可配裝ZN28-12真空斷路器。斷路器室設有泄壓通道，若內部電弧發生時，開關柜內部氣壓升高，氣體可通過泄壓通道將壓力釋放，以確保開關和操作人員安全。柜前門設有視察窗，可以觀察隔離開關分合閘位置。
母線室
母線室位于柜體后部上方。主母線通過分支母線與上隔離開關相連接，在母線穿越開關柜時，用穿墻套管固定，可限制事故蔓延到鄰柜的作用，并保障母線的機械強度。
電纜室
電纜室位于柜體下部后方。電纜固定在支架上，對于主電路接線為聯絡方案時，本室則為聯絡電纜室。電纜接頭距地面700mm，電纜室留有較大的空間，便于電纜頭的制作、安裝和監測。電纜室溝之間采用橡膠封板，可以防止潮氣和小動物通過電纜溝進入開關柜內。
??
??
??
?
