熱交換機組
    一、板式熱交換機組簡介

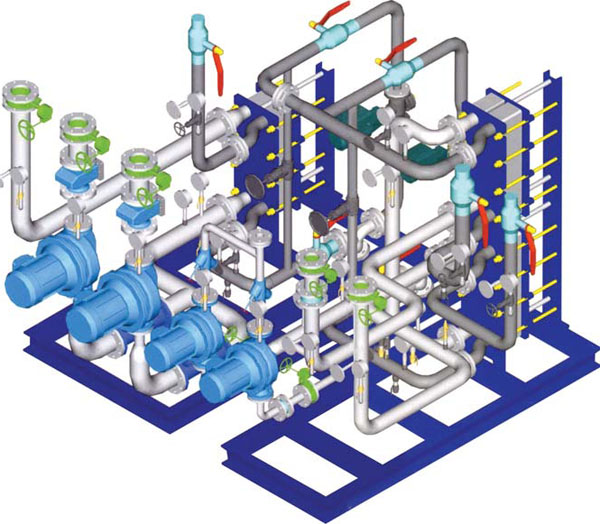

1 1板式熱交換機組結構簡介
    板式熱交換機組具有良好的環保性能，整機運行噪音低，結構合理、外形美觀、

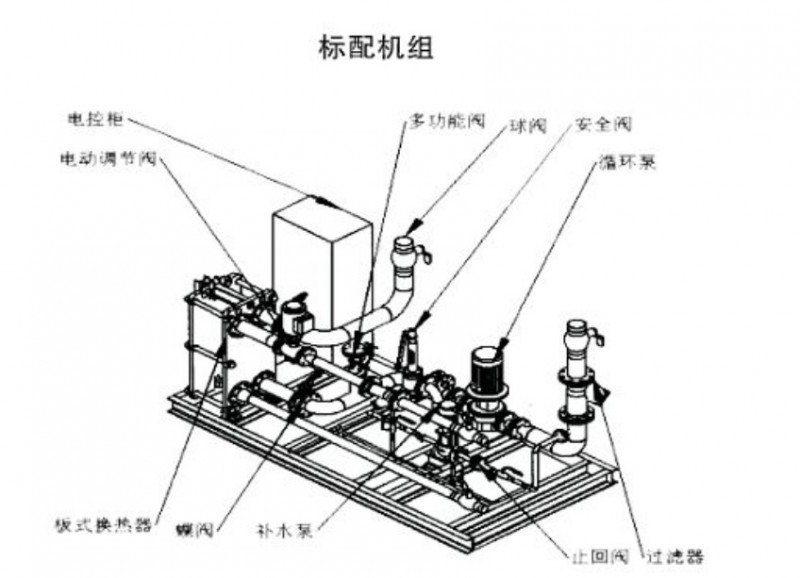

操作簡便安全可靠，扳式換熱機組集成了水處理、板式換熱器、水泵、變頻器、過濾
器、閥門、控制柜、儀表、各種傳感器及控制系統等組成的整體換熱設備。并加裝了補
水系統、壓力控制系統，變頻流量控制系統，熱量計及網絡通訊系統．大量的用戶現場
的水泵，閥門的選擇，管道法蘭焊接的工作以及電氣控制的現場安裝調試工作，同時結
合領先的技術及豐富的經驗統籌兼顧，為用戶量身定做更適合用戶工程性能的換熱機
組，包括電控在內，機組整機出廠。并于出廠前進行了整機檢測．

1 2板式熱交換機組用途
    板式熱交換機組廣泛用于供暖、空調機械、冶金、食品化工、醫藥船舶等
行業，凡是液液熱交換、可凝汽液體熱交換的工藝場合均可使用。如：
    ※供暖冬季采暖的熱力站、集中供熱換熱站；
    ※熱水：生活熱水供應系統、冷卻系統，
    ※化工：化學反應中間的加熱、冷卻過程，
    ※空調：大型的中央空調換熱裝置，
1.3機組特點
    集中供熱管網系統熱源即一次網的調節，是由安裝在二次網上的供水溫度傳感器
及安裝在室外溫度傳感器通過檢測二次網供水（或其它介質）的溫度信號和實時室外溫
度信號，作為反饋信號轉給中央控制器，由中央控制器輸出信號控制安裝在一次網上的
電動調節閥的開度，來調節一次網的流量。
    集中供熱管網系統用戶即二次網的調節，采用溫度調節和變流量調節兩種控制方
    r，二次網質的調節：二次網的循環泵采用定流量泵即定轉速泵，保持二次網的流
量不變，通過安裝在一次網上的流量調節閥改變一次網的流量來間接控制二次嗣供水的
溫度，實現二次網的質調節，最大限度的節省熱量，
    一-二次網量的調節：二次網的循環泵采用變流量泵即變頻泵，通過改變電源的頻
率而改變電機的轉速達到改變二次網流量的目的，實現二發網的變流量控制．該控制方
式特別適合采暖用戶是分戶計量的工況。
    二次網質調節并量調節：即二次網的循環泵采用變流量泵來改變二次網的流
量，實現二次網的量調節，同時通過安裝在一次網上的電動調節閥控制二次網供水溫
度，實現二次網的的質調節。這樣用戶的管網處于大溫差小流量運行狀態，達到最優節
能的效果．

優點
    1、傳熱效率高
    換熱器扳片的特殊波紋結構，使流體在較低流速下即可獲得較高的傳熱系數、通
常是管殼式換熱器的3-5倍。在完成同換熱任務時，板式換熱器的換熱面積僅為傳統
換熱器的l/2~1/3．
    2、占地面積小
    板式換熱器結構緊湊。單位體積內的換熱面積為傳統管殼式換熱器的2-5倍，因
此實現同樣的換熱任務時，板式換熱器的占地面積僅為管殼換熱器的1/5~ 1/10。
    3、污垢系數低
    在板式換熱器內流動的液體，即使在較低流速下也可形成劇烈的湍動。這種自動
沖刷作用使得雜質不易沉積，光滑的不銹鋼板片表面使得雜質不易著附，所以扳式換熱
器污垢系數比之其它類型的換熱器污垢系數小得多。
    4、多種介質換熱
    如果在換熱器中加中間隔板．則一臺設備可進行三種或三種以上介質的換熱，而
其它換熱器是無法實現的。
    5、清洗方便
    把板式換熱器的夾緊螺栓松開卸掉后，即可松開板束、卸下板片進行清洗。
1 4板式熱交換機組基本參數

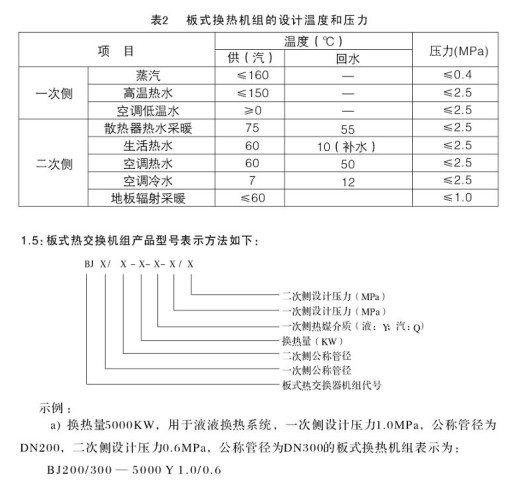

板式換熱機組的設計溫度和壓力應符合表2的規定。
