DZH型 臥式快裝水管手燒熱水采暖鍋爐
   DZH型臥式快裝水管手燒熱水采暖鍋爐是一種單鍋筒縱置式快裝強迫循環熱水鍋爐。本體由鍋筒集箱、水冷壁管、對流管束等主要部件組成。這種熱水鍋爐采用雙層爐排結構，爐膛在鍋筒前部下方，水冷爐排將爐膛分為預燃室（或稱為風室）和燃燒室兩部分。燃燒室底部為固定爐排，上部為水冷翻燒爐排，兩側布置有水冷壁，左右集箱與水冷爐排前集箱布置有兩根再循環管，以便突然停電時鍋爐由強近循環轉入自然循環。爐膛前后墻與爐膛兩側水冷壁外砌粘土耐火磚，外用蛭石磚保溫，配有引風機機械通風。該熱水鍋爐燃料自上爐門投入反燒爐排上，進入爐膛燃燒所生成的煙氣，由爐膛出口進入對流管束后經煙道、引風機、煙囪排入大氣，燃燒后形成的爐渣由爐門排出。

鍋爐爐型先進，科技含量高，整體結構緊湊。

    采用螺紋煙管，熱效率提高，既降低了鋼耗量，又縮小了鍋爐體積。

    鍋爐熱效率高于78 ％以上，消煙除塵效果好。

    鍋爐運行自動化程度高，操作簡便，安全可靠。

    鍋爐外型簡潔明快，美觀大方，快裝出廠，用戶安裝方便，基建周期短，投資省。

DZH系列單鍋筒手燒燃煤蒸汽鍋爐技術參數

DZH型臥式快裝水管手燒蒸汽鍋爐
采用單鍋筒縱置式布置，爐膛兩側布置有水冷壁，上端與鍋筒焊接，下端分別與左、右集箱焊接。后拱與鍋筒的空間布置對流管束，管束上端與鍋筒焊接，下端與各集箱焊接，結構緊湊。
2、合理組織爐內燃燒，采用雙層爐排反燒結構。
該鍋爐設計中將爐膛設計成預燃室與燃燼室兩部分，有利于強化燃料燃燒，降低飛灰可燃物及飛灰含量。
3、對流管束間設計多道隔煙墻，使煙氣3次折返，有利于爐內除塵。
煙氣在折返過程中，利用煙氣中煙塵與擋煙墻、與對流管束的多次沖刷碰撞，在折返時，煙氣在此處形成旋渦，利用煙氣與擋煙墻、管束碰撞的慣性力及形成旋渦時的離心力進行除塵，采用此措施，鍋爐本體初始排塵濃度很低，低于國家規定，有利于環境保護。
4、節約能源。
該鍋爐燃用III類煙煤，測試熱效率達到74.94%，比JB/T10094-2002《工業鍋爐通用技術條件》高出近4.94個百分點，有利于節約能源；由于采用雙層反燒，節省了上煤、出渣、爐排等電耗，節電效果顯著；且負荷調整比較方便。
5、優質的鍋爐原材料：鍋爐板采用重慶或鞍山鋼鐵公司的產品屬國家優質產品，集箱管采用煙臺或常州鋼管廠的優質鋼管屬國優產品，鍋爐管采用常州鋼管廠生產的優質鋼管。

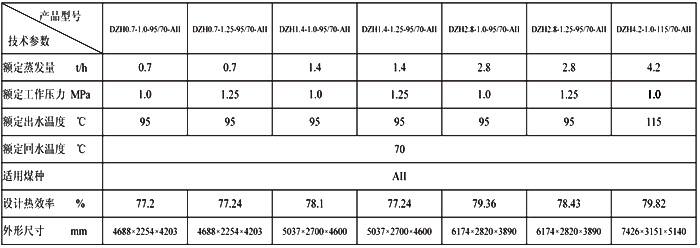

DZH系列單鍋筒手燒燃煤熱水鍋爐技術參數
