產(chǎn)品介紹：
有機(jī)硅耐高溫絕緣漆是由聚甲基苯基硅氧烷組成的二甲苯溶液；

特點(diǎn)及用途：
具有較高的耐熱性和較好的絕緣性能。有機(jī)硅耐高溫絕緣漆是H級(jí)絕材料，廣泛用于300度及以下工作條件的電機(jī)電器線圈。具有室溫干燥耐高溫的特點(diǎn)，成膜后具有優(yōu)良的機(jī)械性能。

技術(shù)指標(biāo)：

漆膜顏色及外觀	無色至淡黃色，均勻透明液體
粘度，涂-4粘度計(jì)	30-60S
干燥時(shí)間	烘烤180℃：1h
柔韌性	1mm
擊穿強(qiáng)度 Kv/mm200度烘2h 不小于	常態(tài)（25±1℃）：50
	熱態(tài)（200±2℃）:25
	受潮（25±1℃濕度95%±3）:25
耐熱性	300℃ 漆膜無脫落

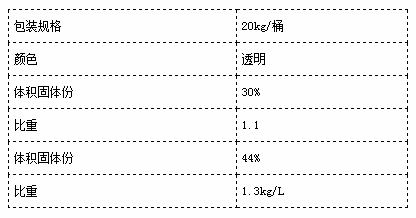

施工參考：

檢驗(yàn)：
《單項(xiàng)檢驗(yàn)結(jié)果的判定按GB/T 1250修約值比較法進(jìn)行》

《產(chǎn)品檢驗(yàn)結(jié)果的判定按HG/T 2458-1993規(guī)定進(jìn)行》

施工技術(shù)：
混合比例：單罐裝

稀釋劑：專用稀釋劑

熟化時(shí)間：攪拌均勻即可使用

適用期：無限制

漆膜厚度：濕膜：80μm；干膜：35μm

工具清洗：專用稀釋劑

施工方法：

項(xiàng)目	高壓無氣噴涂	有氣噴涂	淋涂
最大稀釋量	5%	10%	——
噴孔	0.4～0.5mm	2.0～2.5mm	——
噴出壓力	12～15MPa	0.3～0.4MPa	——

表面處理：
開桶后攪拌均勻，用專用稀釋劑調(diào)整至施工粘度。

被涂覆物表面必須用噴砂或手工除銹，達(dá)到sis-sa2.5級(jí)，除銹后表面應(yīng)無砂?；蜩F丸灰塵。

涂裝可以噴涂、刷涂或輥涂，以噴涂為最佳。刷涂或輥涂時(shí)可不兌稀，其施工粘度由施工單位掌握，噴涂壓力為3-4kg/cm2。
