產品介紹
該款產品是上海億思特電氣與西班牙Circutor緊密合作，推出的一款針對電能質量治理的多功能有源濾波器。
AFQ多功能有源濾波器是解決這些所產生的電力系統質量問題最完美的解決方案，無論是在工業是商業設施。不僅針對于諧波，同時解決電流不平衡甚至無功補償（主要是超前的功率因數）。
AFQ濾波器配備了界面友好的觸摸屏，可實現所有程序操作。在電源耦合點顯示電源及負載側信號，用于比較和成效評估。
在更高的諧波濾除要求下，最多可并聯連接8個濾波器（各濾波器額定值相同）。
有源濾波器減少諧波的原理是基于檢測到已經存在的由負載產生的諧波電流，然后向系統注入一個反方向補償電流，以此抵消各次頻率的諧波。
AFQ 3-in-1 濾波先鋒功能適用于所有的AFQ設備，并且可根據以下系統原則定制：
1.濾波
可減少最高至50次的諧波電流（2500Hz）。通過可選擇的諧波頻率可提高濾波器的效率。
2.三相不平衡補償
在電力系統中，通過對不平衡電流的補償來優化不平衡現象。
3.功率因數補償
對滯后的電流系統（感性）或超前電流（容性）進行功率因數補償。

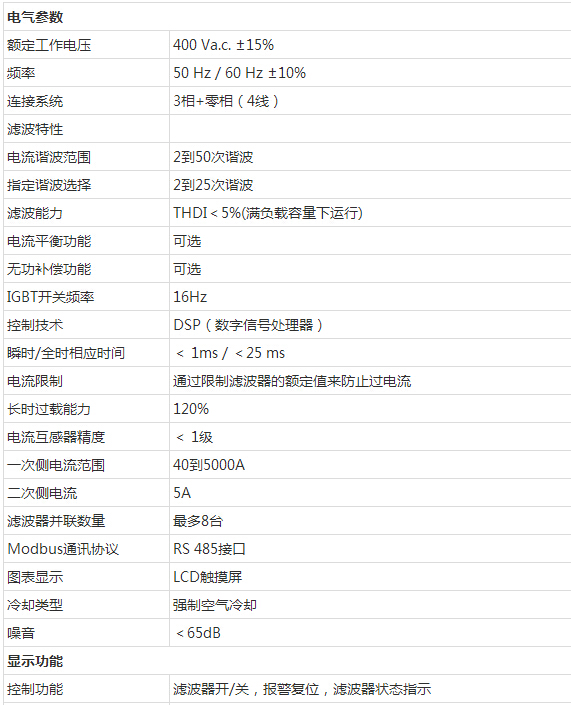

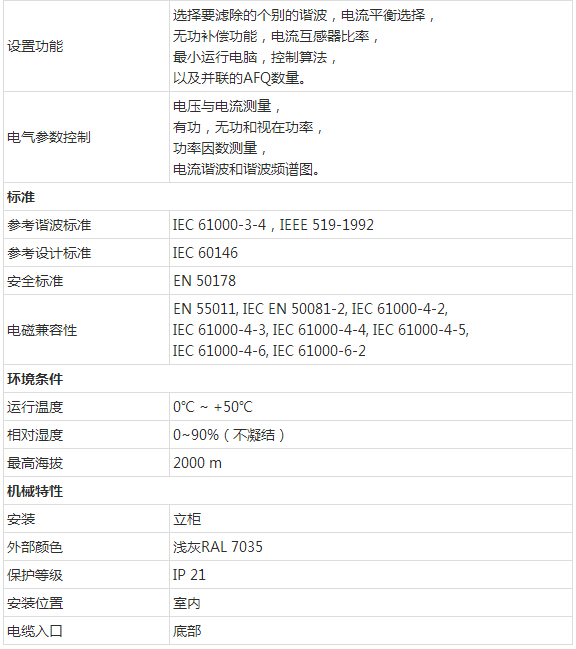

技術參數
系統原理
有源濾波器目標是濾除諧波電流，包括零序電流（單相整流器產生三倍諧波），相間及各相電流平衡，和無功電流補償。
有源濾波器工作原理是檢測額定正弦波曲線與諧波影響下失真信號曲線之間的不同，從而注入一個與兩條波形均不同的電流。
AFQ-4W 連接于電網線和并聯負載的耦合點上。在負載側測量電流（AFQ-4W 連接點下游）。
通用 AFQ-4W 接線圖
應用范圍
AFQ在各種系統中解決許多種問題，尤其是在：
數據處理中心（DPC）
機場
銀行業金融機構
電信中心
印刷廠
辦公樓，酒店，醫院
影音中心
高校
電焊系統
燃料和天然氣發電廠
污水處理廠
汽車廠
水泥廠
造紙廠
電梯
購物中心
等等
總而言之，電氣系統中的波形質量以及連續性在任何系統中都是極為重要的。
??
??
??
?
