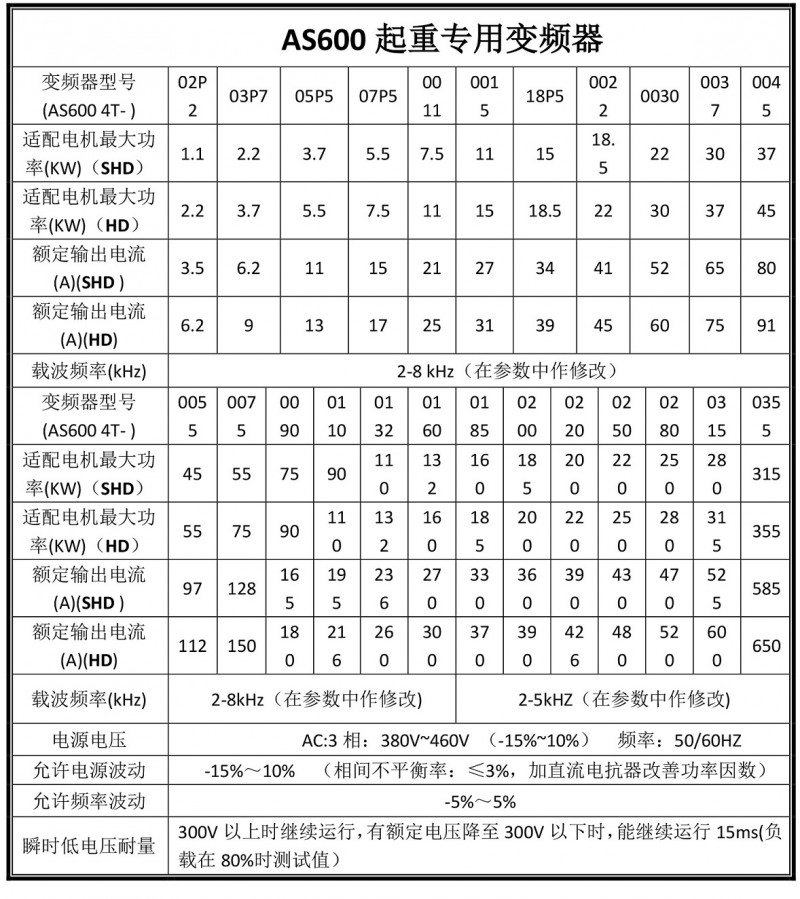

電

源

輸

入

輸入電壓

380V~460V（-15%～+10%），三相電源

輸入頻率

45~65Hz

允許電壓變動

電壓不平衡度<3%

電流諧波

30kW及以上功率等級內置直流電抗器，電流諧波<40%(滿載)

30kW以下功率等級外置直流電抗器（選配）

瞬時電跌落

 三相AC380V~460V電源時，輸入電壓<AC300V時，15ms后欠壓保護

電

源

輸

出

電壓

0VAC～輸入電壓

輸出頻率

V/F控制：0.00～300.00Hz

矢量控制：0.00～120.00Hz

過載等級

 運行穩定40℃，重載：150%，60S

超重載：150%，60S   200%，2S

效率(滿載)

≥0.94

輸出頻率精度

±0.01%（數字指令-10～+45℃）

±0.1%（模擬指令25±10℃）

數

字

輸

入

輸

出

 光耦隔離輸入

7路,24V高低電平有效可設，輸入功能可定義

 集電極開路輸出

2路，輸出功能可定義

繼電器輸出

 2路，常開觸電，觸電容量：感性，1.5A/250VAC，輸出功能可定義

 2路，常開、常閉雙觸點，觸點容量：阻性，4.5A/250VAC或4.5A/  30VDC；感性：0.4A/250VAC或0.4A/30VDC；輸出功能可定義

模擬輸入輸出

模擬輸入

2路，精度0.1%：

電壓：-10V～+10VDC或電流：0~20mA可選信號

模擬輸出

2路，精度0.1%：

電壓：-10V～+10VDC或電流：0~20mA可選信號

編碼器輸入

PG卡電源

5V、12V，300mA

PG卡信號

 集開、推挽、差分、SIN/COS增量型、Endat絕對值 型、Resolver型

 PG卡分頻輸  出

正交集開輸出，分頻系數2/4/8/16/32/64/128可設(選配)

控

制

特

性

控制方式

V/F控制

開環矢量控制

閉環矢量

啟動轉矩

2.50Hz,150%

0.5Hz,200%

0.00Hz,200%

調速范圍

1:50

1:200

1:1000

穩速精度

± 2%

± 0.2%

± 0.02%

轉矩精度

±5%(閉環控制)

載波頻率

2~8kHz；根據負載特性，可以自動調整載波頻率

 頻率設定分辨  率

0.01Hz（數字指令）

±0.06Hz/120Hz（模擬指令11bit +無符號）

 運行命令通道

操作面板給定、控制端子給定、通訊給定

 頻率給定通道

操作面板給定、數字量/模擬量給定、通訊給定、功能函數給定

轉矩提升

自動轉矩提升，手動轉矩提升

V/F 曲線

用戶自定義V/F 曲線、線性V/F 曲線和3種降轉矩特性曲線

 自動電壓調整

 根據母線電壓的波動自動調節輸出PWM信號的占空比，從而減輕電網電壓波  動對于輸出電壓波動的影響

 瞬停不停處理

瞬時掉電時，通過母線電壓控制，實現不間斷運行

 能耗制動能力

22kW及以下功率等級內置制動單元，外接制動電阻（選配）；

22kW以上功率等級外置制動單元（選配）；

 直流制動能力

制動電流：0.0～120.0％額定電流

特

色

功

能

參數拷貝

標準操作面板可實現參數上傳、下載，有拷貝進度指示

過程PID

可用于過程量的閉環控制

轉矩控制功能

轉矩/速度控制可通過端子切換，多種轉矩給定方式

 零伺服及位置控  制功能

可實現零速位置鎖定，精確定位，位置控制

共直流母線

全系列可實現多臺變頻器共用直流母線供電

電

機

保

護

轉子堵轉

電機過載

電機過熱（PTC）

速度限制

轉矩限制

變

頻

器

保

護

輸出電流限幅

轉矩限制

變頻器過載

IGBT I²t過載

輸入電源欠壓/過壓

直流母線欠壓/過壓

IGBT過熱

散熱器過熱

電源故障

+10V電源輸出異常

 模擬輸入信號丟失（速度參考值丟失）

通訊異常

編碼器連接故障

自整定故障

環

境

條

件

使用場所

 垂直安裝在良好通風的電控柜內。不允許水平或其它的安裝方式。冷卻介  質為空氣。安裝在不受陽光直曬，無灰塵、無腐蝕性氣體、無可燃性氣  體、無油霧、無蒸汽、無滴水的環境

環境溫度

-10～+40℃

 溫度降額使用

>40℃，每升高1℃，額定輸出電流減少2%，最高50℃

海拔高度

<1000m

 高度降額使用

>1000m，每升高100m，額定輸出電流減少1%（最高3000m）

環境濕度

5～95%，不允許凝露

振動（運輸）

 2≤f＜9Hz，3.5mm；9≤f＜200Hz，10m/s²；200≤f＜500Hz，15 m/s²

振動（安裝）

2≤f＜9，0.3mm；9≤f＜200Hz，1m/s2

存儲溫度

-40～+70℃

防護等級

IP00、IP20

控

制

面

板

類型

可移動

長度

1m(長度可定制最長5m)

連接

RJ45

文本顯示

4行

LED顯示

4位

可視LED指示燈

4個

按鍵

9個

其

他

冷卻方式

強制風冷

安裝方式

柜內安裝型

認證

CE
