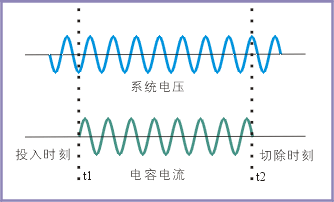

TSCGO型動態無功補償裝置由控制器、晶閘管閥體、放電電阻、電容器、電抗器、保護元件組成?？刂破鲗崟r跟蹤測量負荷的功率因數、無功電流，與預先設定的給定值進行比較，動態控制投切不同組數的電容器，以保證功率因數始終滿足設定要求?？刂破鞔_保晶閘管過零觸發，使得投切電容器無沖擊、無涌流、無過渡過程。既動態快速跟蹤負荷變化，又克服了傳統無功補償器對電容器所產生的危害。

二、 應用場所

汽車、輪船、不銹鋼行業的點焊機群負荷
塑料行業的注塑機負荷
港口碼頭的龍門吊負荷
冶金行業的沖擊性負荷
現代建筑行業的電梯負荷
半導體行業的精密晶體制造

三、 性能參數

 投切方式：晶閘管投切
單柜容量范圍60kvar-300kvar(可多套并用)
系統響應時間  ≤20ms
高穩定性

額定電壓和頻率：
UN=230V，400V，50HZ
最大允許工作電壓
1.0×Un 永久
1.1×Un 每天8小時

防護：IP30

溫度限制：
戶內環境溫度     -30℃— +40℃

噪音：
1m的距離額定工作情況下≤60db

功耗：
電容器≤0.25w/kvar
帶電抗器≤5w/kvar

冷卻：
強制風冷

 四、 主要功能

可集中補償，也可就地補償；

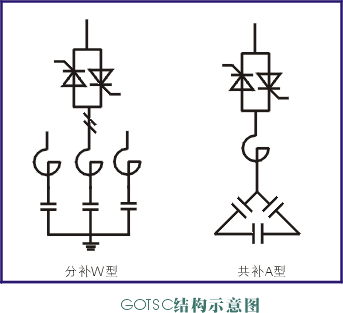

實行三相補償或分相動態補償，A型適用于對稱負載，W型適用于不對稱負載；
實時跟蹤，動態補償無功功率，實現無沖擊、無涌流、無過渡過程投切；
抑制電壓閃變和波動；
降低網損，提高變壓器帶載容量；
實現電流過零投切，最大限度延長電容壽命；
多級補償一次到位，補償后功率因素大于0.9；
微機控制，智能優化投切，實現無人值守。

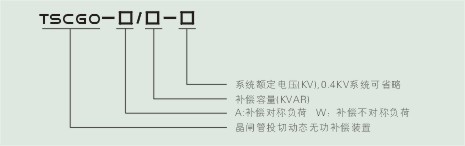

 五、 型號說明
