一、無刷雙頻高壓電機低壓調速系統技術原理
         無刷雙頻電機是一種由兩套三相不同極對數定子繞組和一套自閉合、無電刷和滑環裝置的轉子構成的新型交流感應電機。兩套定子繞組分別稱為功率繞組和控制繞組，轉子可采用特殊籠型，磁阻轉子或者繞線轉子結構，如圖1所示。無刷雙頻電機基本原理是經過特殊設計的轉子使得兩套定子繞組產生不同極對數的旋轉磁場間接相互作用，并能對其相互作用進行控制來實現能量傳遞；電機既能作為電動機運行，也能作為發電機運行，可將功率繞組運行狀態產生的電能反饋給電網。在改變控制繞組的連接方式及其供電電源電壓和電流的幅值、相位以及頻率能實現無刷雙頻電機的多種運行方式。

二、高壓電機高壓變頻調速與無刷雙頻高壓電機低壓調速系統運行原理對比

        無刷雙頻高壓電機采用電網工頻電源和低壓變頻電源分別供電，具有運行可靠，變頻電源容量較小，且可采用不同電壓等級等特點。作為一種新的用于高壓大容量場合的交流電動機變頻調速系統，與普通高壓電機高壓調速系統相比較，無刷雙頻高壓電機低壓調速系統技術優勢非常突出，可以用以下兩個能量流圖來說明：


        圖2所示為普通電動機+高壓變頻器調速系統。從圖2可以看出從電網來的全部電能都要經過高壓變頻器變頻處理后才能到達電動機。

        圖3所示為無刷雙頻電動機低壓變頻器調速系統。從圖3可以看出從電網來的電能分為了兩路，一路工頻供電直通電動機，無需經過任何變換；另一路電能則要經過低壓變頻器變頻處理后到達電動機，這一部分功率除非在重負載應用的情況下，一般不會達到運行總功率的50%。

三、應用領域

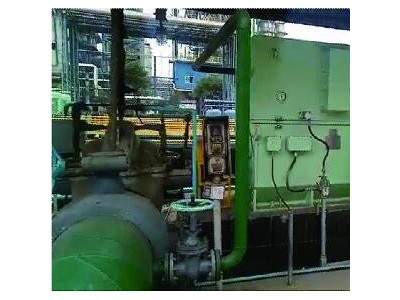

        產品廣泛應用于電力、水利、建材、冶金、礦山、石油化工、城市基礎設施建設、武器裝備等領域的風機與循環水泵等應用工況。
