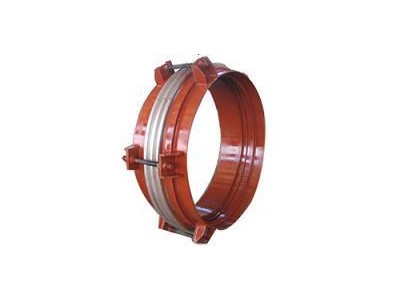

一、定義：單式軸向型膨脹節 single  axial  expansion  joint

單式軸向型波紋膨脹節由一個波紋管及結構件組成，主要用于吸收軸向位移而不能承受波紋管壓力推力的膨脹節.

二、連接形式有兩種：焊接連接、法蘭連接

三、型號標識：

四、波紋管用材料應按工作介質、外部環境和工作溫度等工作條件適當選用。常用波紋管材料在下表中給出。

上表所列材料均應為固溶處理態。對于按GB/T4237選用的奧氏體不銹鋼板，其表面質量應符合上表組別要求。對于按GB/T3280選用的奧氏體不銹鋼板，其表面加工應符合No.2D或No.2B表面加工等級要求。

五、受壓筒節

膨脹節中端管、中間管、法蘭接管等受壓筒節用材料，一般應與安裝膨脹節的管道中的管子材料相同或相近。

六、受力件

膨脹節中拉桿、鉸鏈板、萬向環、銷軸及其連接附件等承受波紋管壓力推力的受力件用材料應按其工作條件適當選用。
