1、簡介

“SLM3100電能計量模塊” 是一款單相多功能電能計量模塊，與相應的電壓互感器和電流互感器配合使用，可以完成需要量程的單相電能的計量功能，主要用于嵌入到設備內部，對電能數據進行計量，并通過串口（UART）發送給主控系統。

模塊采用高精度單相多功能電能計量芯片，通過內部的單片機控制，完成模塊參數校正、電能數據累計、存儲和讀取，以及保護參數設置等全部功能。

模塊能夠測量單相有功能量、視在能量、功率因子、電流電壓有效值、線頻率等參數，并且還具有過壓、欠壓及過流等監測功能。根據電能計量協議，通過串口通信查詢電能數據和設置參數。

用戶利用它可以輕松完成設備嵌入式的電能計量功能，節省人力物力和開發時間，使產品更快的投入市場，增強競爭力。

2、特點

（1）、高精度，0.5S級計量精度；

（2）、UART 通信接口，與MCU接口簡單，使用方便；

（3）、低功耗，模塊整機功耗小于 40mW（工作電源 5V）；

（4）、在輸入動態工作范圍（5000:1）內，非線性測量誤差小于 0.1%；

（5）、防潛動設計，配合合理外部硬件設計，可通過 0.5mT 強磁場實驗；

（6）、支持全數字域的偏置補償、增益調整、相位校正（最大±2.54°可調）等，可以直接接到標準信號源進行誤差校正；

（7）、可設置過載告警參數和輸出類型，適合電磁繼電器或磁保持繼電器；

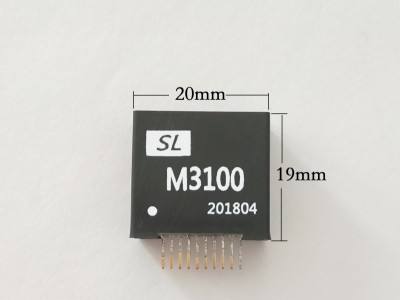

（8）、模塊尺寸20×19×10 mm，體積小，方便嵌入到設備內部。

3、應用

（1）、智能控制器；

（2）、計量插座插排；

（3）、阻性負載識別設備；

（4）、儀器儀表；

（5）、各種家用電器及工業設備。

4、主要技術參數

4.1、極限參數

（1）、電源電壓：+5.5V

（2）、模擬端口輸入電壓：600mVp

（3）、數字端口輸入電壓：-0.3V～+5.5V

（4）、數字端口輸出電流：10mA

（4）、焊接溫度：300℃（10S）

4.2、正常參數

（1）、電源電壓：5V±5%

（2）、工作電流：8mA（最大）

（3）、有功功率測量誤差（絕對誤差）：±0.5%（5000:1 輸入動態范圍）

（4）、通道間相角引起測量誤差：±0.5%（容性相位超前 37⁰，PF=0.8；感性相位滯后 60⁰，PF=0.5）

（5）、電壓有效值測量精度（相對誤差）：±0.3%（0.4%Ib~12Ib）

（6）、電流有效值測量精度（相對誤差）：±0.3%（0.4%Ib~12Ib）

（7）、基本電流Ib：10A

（8）、最大電流Imax：60A（由電流互感器決定）

（9）、儀表常數：2400 r/kw.h

（10）、模擬輸入帶寬：14kHz（（-3dB））

（11）、溫度系數：15 ppm/℃

（12）、串口：電平： 5V  CMOS電平

                 串口速率：9600bps

串口協議：Modbus

（13）、過載默認值：欠壓176V、過流30A

（14）、體積：20×19×10 mm

（15）、重量：3.6g

（16）、工作溫度：-40 ~ +85℃

5、使用說明

5.1、引腳定義

模塊引腳定義如圖1所示：

圖1  SLM3100引腳定義

SLM3100模塊正面（印字面）左下方帶小圓點標志的第一個引腳，其余引腳依次排列，引腳定義如下：

5.2、外形

圖2    外形與PCB庫文件

5.3、參考電路

圖3    最大40A推薦電路

交樓輸入220V，最大輸出電流40A元器件推薦值如下：

6、注意事項

（1）、電能模塊正面印字部分，其白點對應的左下角引腳為+5V輸入引腳，其余引腳依次排列，不能接反。

（2）、電源電壓為5V±5%（4.75～5.25V），使用時不能超過這個范圍；

（3）、+5V電源應由被計量的交流電源通過變壓器降壓、整流穩壓得到。如果采用開關電源，需要保證電壓紋波應小于50mVp-p；

（4）、交流掉電后，應確保模塊+5V電壓跌落至3.3V之間的時間大于100mS，保證模塊能正確存儲電能數據；

（5）、模塊+5V引腳附近置一個0.1μ瓷片或貼片電容，以降低電源噪聲；

（6）、電壓互感器與電流互感器與模塊模擬輸入端口之間的連接，極性不能錯誤；

（7）、串口為5VCMOS電平，對于3.3V電源的MCU，應在模塊第3腳（TXD）與MCU的RXD引腳之間串聯一個1KΩ限流電阻。

7、校準

    模塊安裝到設備內部后，需要先進行校準后，才能得到準確的電能數據。校準過程如下：

7.1、設備連接

圖5    校準設備連接

    將單相功率源的電流輸出正端與待測設備的火線輸出端（Lout）相連接，電源輸出正端與待測設備的零線（N）相連，功率源的電流輸出和電壓輸出負端相連后，接到待測設備的火線輸入端（Lin）。

    USB轉串口工具與待測設備的串口相連接，再接到PC機的USB端口上。

7.2、校準步驟

（1）、打開電腦上的串口助手，選擇對應的COM口，勾選十六進制顯示，十六進制發送，波特率設置9600；

（2）、校準：使用串口助手發送校準指令；

（3）、校準流程必須遵循圖6所示流程，順序不能錯亂。中間出現操作錯誤，必須從頭開始重新校準。每次校準，功率源調整完畢（約5s），待輸出穩定后發送校表命令。

圖6    校準流程

    （4）、校準指令及判別準則詳見《SLM3100單相電能模塊通信協議》。

8、檢驗報告

9、售后服務

（1）、質量保證期：一年；

（2）、質量保證內容：凡在質量保證期內，出現由于產品本身的質量問題，本公司負責免費維修或更換同型號的產品；

（3）產品以下內容不屬于質保范圍：

①、操作使用不當造成的設備損壞。如未按產品說明書要求接線、未按要求安裝設備、過載使用產品等違規操作。

②、人為損壞。如用火燒設備、用力或用物體擊打產品、高處跌落等造成的產品損壞。

③、產品標識不清或被私自改動。

④、未經本公司書面授權和同意，私拆或私自維修本公司產品。

⑤、不可抗力造成的設備損壞。如地震、火災、洪水等法律定義的不可抗力。

（4）、凡超過質量保證期后的產品損壞，本公司負責免費鑒定。經過技術鑒定后，確屬本公司產品質量問題的，本公司免費維修；非產品本身質量問題的，收取維修材料費和運輸費。
