RJ-3PHSP-IV

 產品規格書

一、產品簡介

RJ-3PHSP-IV型相序保護器是我公司自主研發生產的一款嵌入式繼電保護產品，產品具有反相、缺相、欠電壓和三相不平衡保護功能，是一款多功能并適用于所有三相電源的保護產品。

RJ-3PHSP-IV型相序保護器采用嵌入式系統設計，體積小、重量輕、抗沖擊及抗震性強、可靠性高、壽命長，安裝方便；內部電子元器件全部采用進口工業級產品，性能穩定，可適應任何復雜的工作環境。

二、產品接線方法

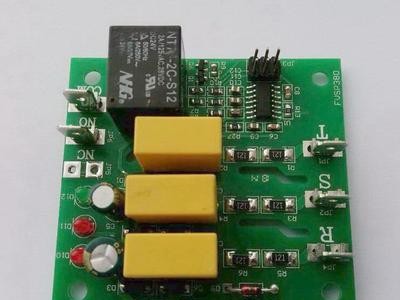

RJ-3PHSP-IV相序保護器采用250#銅插片連接方式。

NO點，電源正常時導通、失電時斷開；NC點，保護時導通、失電時導通。

三、產品電氣參數

工作電壓范圍：460V以內

檢測電壓：380V三相

欠電壓1：305V~265V

欠電壓2：<265V

不平衡電壓1：48V~75V

不平衡電壓2：>75V

相序檢測：反相、缺相

工作溫度范圍：-20~65℃

工作電流：<20mA

電壓快速保護延時：2.5S

電壓慢速保護延時：30S

相序故障保護延時：0.5S

電壓恢復延時：1S

相序恢復延時：1S

四、產品外形結構尺寸及重量

1、外形尺寸：長65毫米×寬60毫米×高17毫米

2、表面處理：雙面三防漆

3、重量：約35克

五、產品保護功能

1、反相保護

反相上電時，故障指示燈1亮起，繼電器不吸合。

2、缺相保護

缺相上電時，故障指示燈1亮起，繼電器不吸合；在正常運行過程中缺相時，延時0.5S后繼電器釋放，故障指示燈1在0.5S延時過程中快閃（12.5Hz），保護后長亮。

在缺相恢復后，延時1S繼電器吸合，故障指示燈1在1S延時過程中慢閃（3Hz）。

3、欠電壓保護

在電壓高于305V時，不動作；電壓在265V~305V之間時，延時30S后繼電器釋放，故障指示燈2在30S延時過程中中閃（6.3Hz），保護后長亮；在電壓低于265V時，延時2.5S后繼電器釋放，故障指示燈2在2.5S延時過程中快閃（12.5Hz），保護后長亮。

在欠電壓恢復后，延時1S繼電器吸合，故障指示燈2在1S延時過程中慢閃（3Hz）。

4、三相不平衡保護

在三相電壓不平衡相差小于48V時，不動作；三相不平衡電壓相差在48V~75V之間時，延時30S后繼電器釋放，故障指示燈2在30S延時過程中中閃（6.3Hz），保護后長亮；在三相電壓不平衡相差大于75V時，延時2.5S后繼電器釋放，故障指示燈2在2.5S延時過程中快閃（12.5Hz），保護后長亮在三相電壓恢復平衡后，延時1S繼電器吸合，故障指示燈2在1S延時過程中慢閃（3Hz）。

六、產品指示燈狀態

1、故障指示燈1（紅色）

此指示燈為缺相、反相指示；長亮?xí)r為保護動作；快閃時為將快速（0.5S）進入保護狀態；慢閃時為將退出（1S）保護狀態。

2、故障指示燈2（紅色）

此指示燈為欠電壓、三相電壓不平衡指示；長亮?xí)r為保護動作；快閃時為深度欠壓或深度不平衡，將快速進（2.5S）入保護狀態；中閃時為中度欠壓或中度不平衡，將慢速進（30S）入保護狀態；慢閃時為將退出（1S）保護狀態。

3、正常運行指示燈（綠色）

在正常運行過程中，綠色指示燈長亮?xí)r，表示三相電相序、電壓均正常。

七、相關的國際和國家標準

●本產品符合GB/T 14048.1-2000、GB14048.5-2008；IEC60947-1:1999。

●本保護器只對三相電源的電壓采樣和輸出繼電保護。
