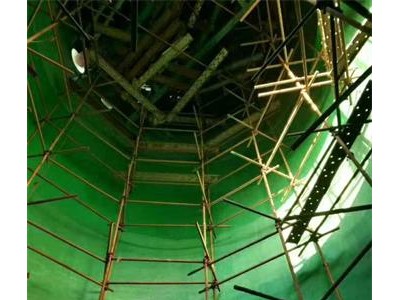

施工技術(shù)：
1、被防護(hù)的金屬殼體應(yīng)具有足夠的強(qiáng)度及剛性，以防止金屬殼體運(yùn)輸、安裝、施工等過程中，因變形而導(dǎo)致的內(nèi)襯防腐層的破壞。
2、金屬殼體結(jié)構(gòu)必須滿足施工作業(yè)的條件，必須具備能進(jìn)行手工涂抹的條件。
3、施工前所需焊接（或鉚接）的結(jié)構(gòu)件（無論是內(nèi)壁還是外壁）均應(yīng)焊接（或鉚接）完畢。如需施工后焊接的，應(yīng)制定相應(yīng)措施。所有外接管線法蘭面均應(yīng)敞開。設(shè)備應(yīng)按設(shè)計(jì)要求完成檢驗(yàn)并合格。
4、裝有內(nèi)件并在運(yùn)行使用中需經(jīng)常檢修的設(shè)備，應(yīng)具有安裝、檢修的條件。保證在安裝及檢修中，不損害內(nèi)襯層。
5、金屬殼體原則上應(yīng)用焊接結(jié)構(gòu)。如因特殊情況需采用鉚接時(shí)，應(yīng)采用沉頭鉚釘鉚接。
6、金屬殼體表面積端面應(yīng)光潔、平整，無焊渣及毛刺等。表面焊接應(yīng)光滑平整，凸出高度不應(yīng)超過1mm，如超出或粗糙時(shí)，應(yīng)用砂輪機(jī)打磨至滿足要求止。
7、金屬殼體必須經(jīng)過嚴(yán)格的噴砂除銹。
8、設(shè)備的全部加工、焊接、試壓試漏等，應(yīng)在施工前完成。施工后嚴(yán)禁在殼體上動(dòng)火焊接。
樹脂類型:酚醛環(huán)氧系列乙烯基樹脂
⊙產(chǎn)品特點(diǎn):耐化學(xué)性、耐溶劑性、耐熱性、抗?jié)B透性良好
主要用途:煙煙氣脫硫裝置、各種化工設(shè)備等的村里主體
⊙使用溫度:液態(tài):≤160℃氣態(tài):≤180℃
O涂層厚度:2mm/二到三遍完成
⊙涂數(shù)方法:刮板、抹子涂抹。
質(zhì)量指標(biāo):
項(xiàng)目技術(shù)指標(biāo)
顏色半透明(或:淡綠色:施工時(shí)便于厚度控制，防止漏涂)
主材含量樹脂含量大于大于等于60%,鱗片含量30%
比重1.4
涂敷用量實(shí)用值3.8kam
配比:(wt%)主劑:固化劑:促進(jìn)劑劑100:1.5-4:0.15-0.4
間隔時(shí)間:4小時(shí)-30天
相對(duì)濕度:85%以下
操作條件:環(huán)境溫度:5℃-32℃
基體要求;鋼:噴砂處理;Sa2.5級(jí),混混凝士:含水量低于6%
包裝:鐵桶裝/凈重25kg
保管方式:保管于陰涼干燥處,避免陽光直曬。
保質(zhì)期限:25-30℃下三個(gè)月,25℃下六個(gè)月。
??
??
??
?
