IN系列APF工作原理


IN系列綜合負載通用型有源電力濾波器是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。

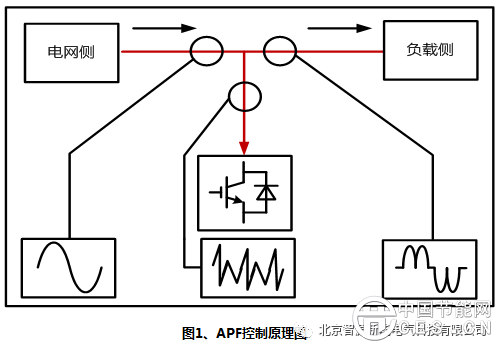

       它由指令電流運算電路和補償電流發生電路兩個主要部分組成。通過外部互感器實時檢測電網中各次諧波電流和無功電流，得到其指令電流，指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。

IN系列APF技術特點

更多功能、更多模式

Ø 諧波補償、無功補償、諧波無功同補，一機多用；

Ø 具備諧波分次補償功能，可設定無功補償比例；

Ø 高清7英寸中文彩色觸摸屏，屏幕實時顯示系統和裝置運行參數；

全面保護功能，提高用戶應用穩定性

Ø 有效值峰值雙設定自動限流算法，在負載諧波電流大于設備輸出時，可自動將設備輸出線制在100%輸出，無過載風險；

Ø 保護功能齊全，具有過流、過壓、欠壓、過溫等多種保護功能，確保系統運行安全可靠；

先進的控制策略和拓?fù)浣Y(jié)構設計

Ø 改進的基于瞬時無功功率理論的檢測技術，可實時檢測諧波電流，自動跟蹤負載諧波變化，具有高度可控性與快速響應性；

Ø 采用獨特的分相諧波提取算法，在負載三相不平衡時，可實現各相獨立控制，在容量足夠情況下，可選擇消除不平衡功能；

Ø 采用LCL拓?fù)浣Y(jié)構濾波，在輸出諧波電流的情況下，不會引入高頻IGBT開關諧波干擾，并且適用于任何現場電網系統阻抗，不會發生諧振；

高度集成化、模塊化、系列化

Ø 模塊化設計，體積小重量輕，功率密度高，安裝維護方便；

Ø 組合并機滿足不同容量需求，在實現標準化生產的同時提高了設備的可靠性和可維修性，極大方便了系統安裝與維護；

Ø 單模塊獨立風道設計，可有效隔絕環境粉塵粘附，提高產品散熱效率。

高級用戶體驗

Ø 故障自診斷自啟動功能，裝置具有非裝置自身問題導致停機自恢復功能，自恢復之前需對外部電網及裝置本身進行自動診斷，診斷通過方可自啟動。在30分鐘之內自恢復3次，若均不能正常啟動，停機并給上位機傳輸裝置故障告警，點亮裝置自身故障指示燈；

Ø 國內首家開發物聯網監控功能，裝置可按照一定時間間隔采集三相系統電壓、電流、有功功率、無功功率、功率因數、諧波含量、裝置輸出諧波電流等數據，并通過GPRS模塊上傳到數據庫。終端網頁及APP能顯示上述當前及歷史數據，能對數據進行必要的篩選功能，同時能以word或PDF形式輸出下載；遠程APP及終端網頁能對設備采取必要的控制及參數設置，例如：開機，關機，參數設定等。

Ø APF可自動檢測設備工作狀態，風扇轉速可隨APF輸出功率、溫度自動調節，同時在待機狀態下控制風扇保持低速運轉，能夠降低工作噪音。

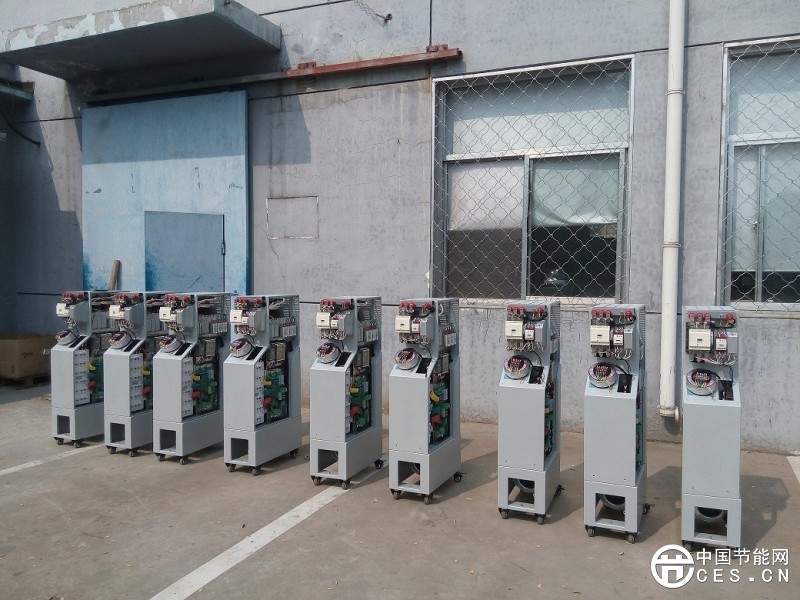

抽屜式APF模塊

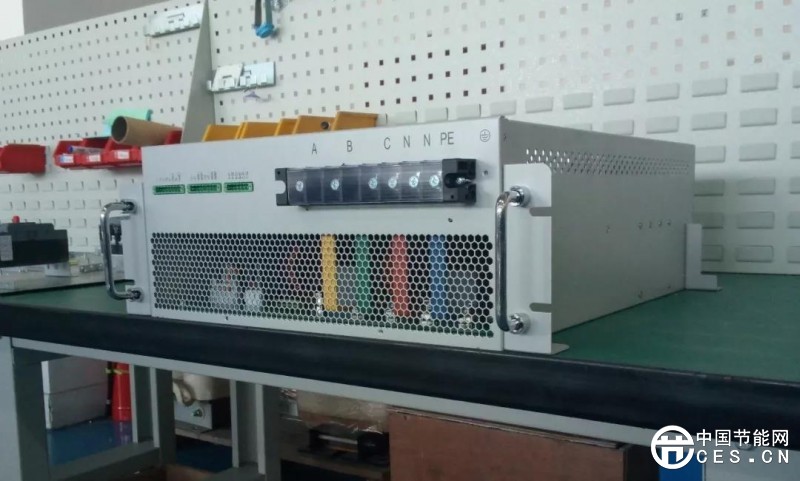

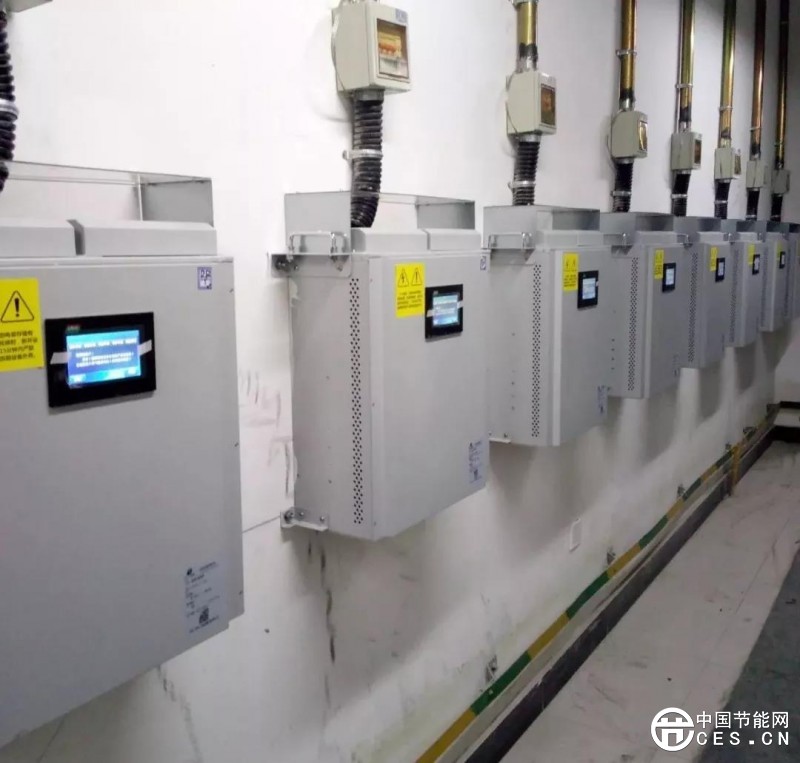

壁掛式APF模塊

立式APF模塊

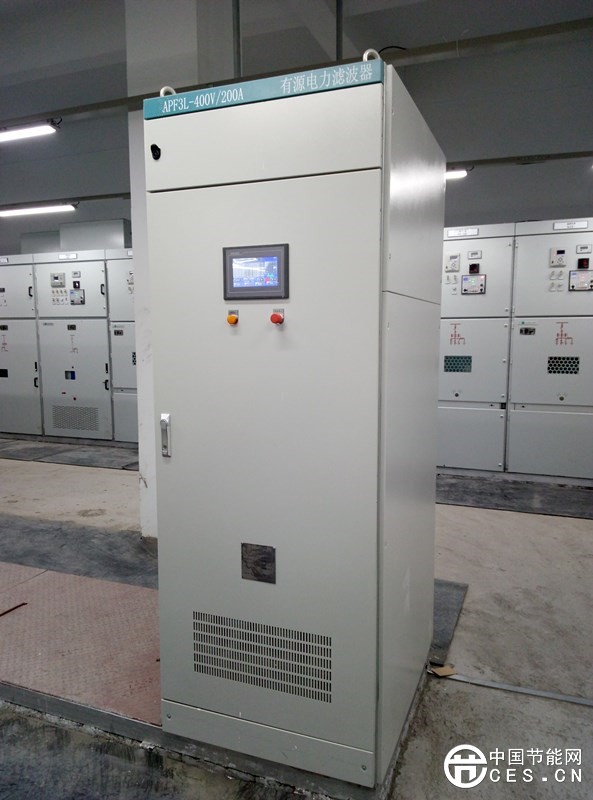

整柜式APF






近年來，公司已經為國內外客戶提供了上千套0.4KV-35KV電壓等級的高低壓諧波治理及無功補償產品，專業治理中頻爐，高頻爐、變頻器、密煉爐、多晶硅、單晶硅等整流負載或沖擊性負荷造成的諧波干擾及電網諧波污染和無功損失，有效的改善了用戶及電網系統的諧波污染和電能質量，提高了功率因數、降低了諧波干擾及無功罰款，提高了能源效益，為客戶和社會創造了良好的經濟效益和社會效益。

提供24小時技術咨詢，現場諧波測試、方案設計，性價比評估、設備供貨、售后調試、用戶培訓一體化整體解決方案及售后服務。
