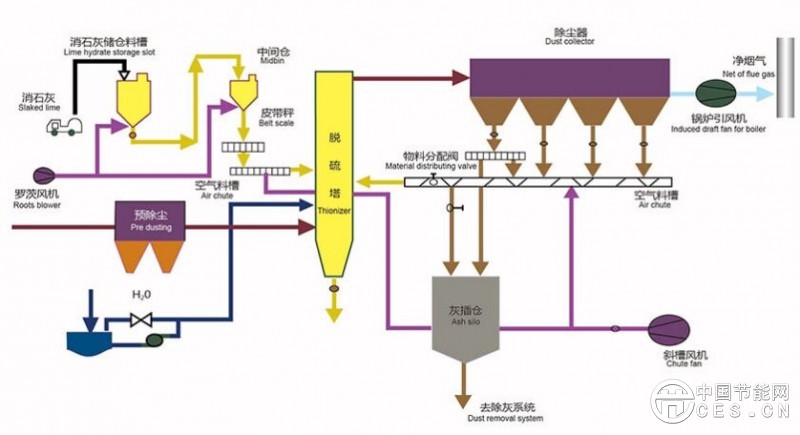

從鍋爐出來的含有粉塵和SO2的煙氣，從脫硫塔的底部經過文丘里管上升，進入塔內。生石灰在消化器內加水消化后，在消石灰倉儲存。將一定量的消石灰粉和水在文丘里喉口上端加入，在脫硫塔內與煙氣混合流動，并與煙氣中的SO2反應，生成亞硫酸鈣和硫酸鈣。攜帶反應產物和煤灰的煙氣冷卻到稍高于露點以上的溫度，進入后面的布袋除塵器。反應產物和煤灰被除塵器處理后，通過空氣斜槽返回塔內，再次循環參與脫硫反應。脫硫灰通過倉泵輸灰至灰倉外排。由于消石灰、煤灰和反應產物多次在脫硫塔和除塵器之間循環，增加了反應時間，消石灰的作用得以充分發揮，用量減少，同時脫硫效率得以提高。

技術特點
優點：
1、煙氣循環流化床法脫硫效率高，對高硫煤(含硫3%以上)也能達到90%以上的脫硫效率，2、由于床料循環利用，從而提高了吸收劑的利用率;在相同的脫硫效率下；
缺點：
1、主要缺點是對鍋爐負荷變化的適應性差;
2、脫硫和除塵相互影響，脫硫系統之后必須再加除塵設備，運行控制要求較高。
3、運行存在塔壁積灰、霧化器堵塞磨損等嚴重問題。
工藝原理
主要反應方程式：
Ca(OH)2+2HCl →CaCl2+2H2O
Ca(OH)2+2HF →CaF2+2H2O
Ca(OH)2+ SO2 →CaSO3+ H2O
Ca(OH)2+ SO2→CaSO3+ H2O
Ca(OH)2+ SO3→CaSO4+ H2O
Ca(OH)2+ SO2+ 1/2O2→CaSO4+ H2O

主要應用范圍
★火力發電廠煙氣脫硫；★中小型工業鍋爐（工況穩定型）煙氣脫硫；
