一、概述
本設備是以雙層碳纖維吸附罐為主體的大風量廢氣凈化回收裝置。雙層吸附罐屬國內首創，它主要特點是克服單層吸附罐直徑大，占地面積多的弱點。本設備具有結構新穎，布局緊湊，占地面積小，管理方便，操作安全，維修簡單，回收效益高、能源消耗低，不產生二次污染等特點。使用本設備不僅凈化廢氣取得社會效益，環境效益，而且回收資源得到明顯的經濟效益。
二、適用范圍
本設備是具有凈化廢氣、回收溶劑和脫臭的多功能廢氣凈化裝置，能適用于印刷、油墨、油漆、化工、制藥、輕工、合成皮革加工、橡膠塑料工藝、顯象管生產等各行業中產生的有機溶劑廢氣及惡臭廢氣的凈化。
本設備適用于下列溶劑的吸附回收：
1、烴類：粗氣油或石油醚。
2、氯化烴類：二氯化乙烷、三氯乙烷、二氯丙烷、四氯化碳。
3、芳香烴類：苯、甲苯、二甲苯。
4、酯類、醇類、酮類和二硫化碳等。
5、其他類有機廢氣。
三、主體結構及工作原理
本凈化設備主要由吸附罐、冷凝器、分離器、貯液器、廢氣過濾器、通風機等組成，設備裝有防爆泄壓及炭層超溫報警，噴水滅火等裝置，設備流程圖詳見圖1。凈化設備采用炭纖維為吸附材料，利用多微孔及其表面積大的特性，依靠分子引力及毛細管作用使有機溶劑蒸汽和揮發性物質吸附于表面達到潔凈空氣的目的。廢氣由吸附罐中部進入罐體，然后分二路進入上、下二層吸附炭層，凈化后的空氣由上部和底部引出，匯合后由通風機排至大氣。待炭纖維吸附飽和后，由吸附罐底部引入0.2×106MPa的蒸汽進行脫附，待罐內活性炭纖維溫度達到解吸溫度時(根據溶劑的沸點而定)，打開通往冷凝器閥門，使脫附罐的溶劑蒸汽與水蒸汽一起冷凝，經分離器分離后回收有機溶劑、廢水則經曝氣后處理排放，為連續使用凈化系統應設置雙罐或多罐以便輪流進行吸附和解吸。
經脫附后的活性炭或碳纖維濕度大，再經熱風干燥器烘干、排濕、冷卻后再投入正常使用。
本凈化設備適用于<50℃的廢氣處理，當廢氣溫度>50℃時，需進行空氣冷卻，冷卻裝置另行設計。分離底部引入98×103-196×103Pa的壓縮空氣經曝氣后，廢水直接排放。設備中安裝防曝滅火裝置，以防事故發生。凈化系統運行設有自動控制和手工控制兩種，供用戶選擇使用。

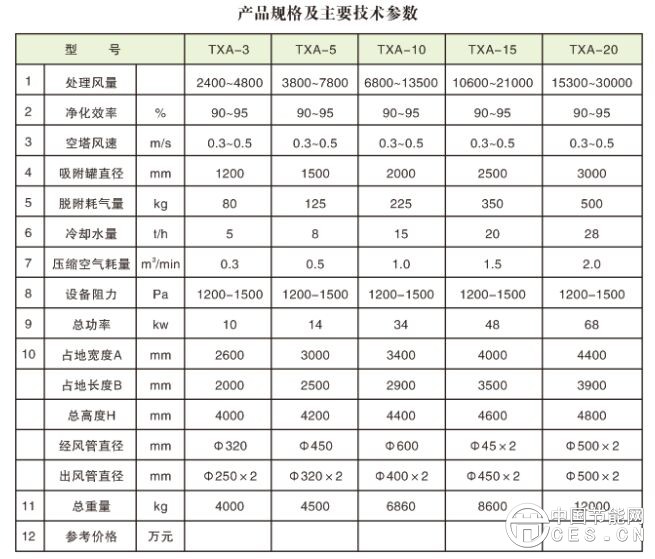

四、設計選用注意事項
1、設備的進口溫度不得高于50℃，如高于該數值時，必須設置冷卻系統，冷卻系統另行設計制作。
2、通風機及消聲器、減壓閥、過濾器等由設計部門自行選擇，必要時本廠可以幫助設計及代購。
3、設備的通風干燥系統可根據工藝要求確定是否選用。
4、選用多套吸附罐時，可公用一套冷凝器，分離器等系統。
本裝置發貨之日起一年內，工作性能低于出廠指標或純屬質量問題，本廠負責維修或調換，實行三包。
