一、概述
我公司研制生產的XK系列全自動反沖洗過濾器，是一種壓力式自清洗密封過濾器，具有在線過濾、除污、排污功能，主要用于各種閉式循環系統（空調系統、工業冷卻系統、取暖系統等）的循環水過濾、凈化處理。該系列除污器主要是根據設定時間進行反沖洗的操作，以達到自清洗濾網的功能。
二、選型說明
（1）介質工作壓力：分為0.6 MPa，1.0 MPa，1.6 MPa，2.5 MPa
（2）工作溫度：≤100℃
（3）過濾精度：0.8-5mm(特殊要求需另行設計)
三、工作原理

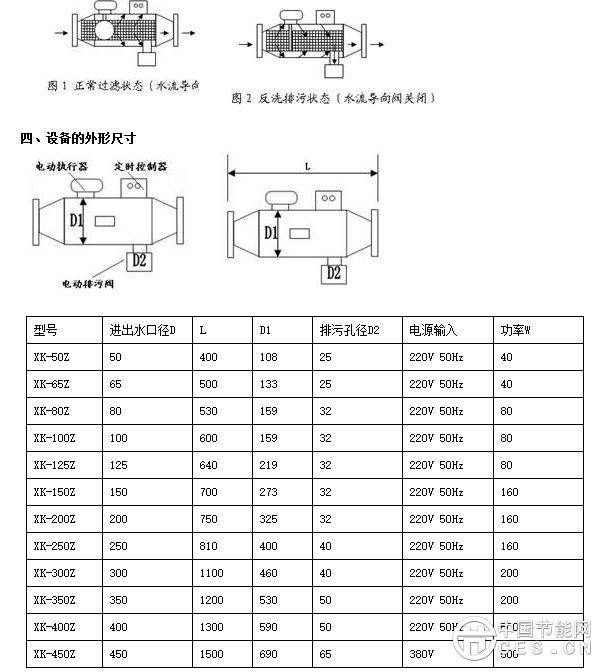

反沖洗過濾器主要由優質碳鋼筒體、濾筒、電動排污閥、水流導向閥、換向執行器、控制器等組成。當過濾器工作時，水流由入口進入過濾器，經過濾網過濾，水中的雜質被濾網截留，潔凈的水經出水口送出（見圖1）。當過濾器運行時間達到設定周期時（可根據進出水壓力差現場設定清洗周期），則需要對濾網進行反沖洗。關閉水流導向閥，水流經濾網內側進行反沖洗，濾網截留的雜質經排污口排出，起到反向自動沖洗濾網的作用






五、安裝與使用
1、安裝簡單，只需按照設備筒體上箭頭指示進水方向連接在管路上；安裝最好設置旁通，方便后期檢修。
2、設計、安裝時應盡量考慮排污口在下部，便于雜物的順利排放；
3、排污管就近接入排水溝，且應保持排污順暢；
4、為便于觀察系統工況和日常操作，應在進、出口安裝壓力表和手動閥門；
5、反沖洗執行閘板軸與設備筒體為雙橡膠圈密封，若使用過程中發生漏水的現象，可用小扳手將壓蓋上面的三個螺絲適當均勻的擰緊幾圈，以不漏水為準。若壓蓋被壓緊到底部仍不能解決漏水現象，則需要更換新的密封圈。
六、電控設定步驟方法：見時間控制器說明書
七、注意事項：
1、設定反沖洗周期（1-99小時之間任意設定），根據進出水壓差設定反洗周期，一般掌握要點：進出水壓差不超過0.05MPa
