高壓電纜護層電流在線監測裝置

單價	面議對比
詢價	暫無
瀏覽	429
發貨	廣東省深圳市付款后3天內
過期	長期有效
更新	2016-12-22 21:23

聯系方式

加關注0

深圳市特力康科技有限公司

企業會員第10年

資料通過北京信認信用評價中心認證

保證金未繳納

廣東省-深圳市
上次登錄 2016-12-08 •
向邵飛 (先生)

進入主頁 更多產品

詳細說明

產品名稱：高壓電纜護層電流在線監測裝置產品型號：TLKS-PLGD

產品備注：推薦新產品-高壓電纜護層電流在線監測裝置產品類別：配網電壓監測/暫降/治理系列

一、產品概述

110kV及以上單芯電纜的金屬護層一般采用交叉互聯雙端接地或單端直接接地的運行方式。正常情況下金屬護層對地只有幾十伏的感應電壓，幾安到十幾安的感應電流，電力電纜多采用固體絕緣的電纜，引起電纜發生劣化的原因較多，有電劣化、熱劣化、化學劣化、機械劣化、失竊等，對于高壓電纜（110kV及以上），其屏蔽層只能單點接地，如果電纜護套因化學、機械甚至鼠蟲害等發生損壞而多點接地，金屬護套對地環流就會上升至很危險的數值接地系統遭到破壞，金屬護套的電壓將由正常運行時的工頻感應電壓變?yōu)閼腋‰妷?。?dāng)電纜金屬一旦電纜護層上的懸浮電壓將會上升到電纜外護套工頻耐壓容許值之上，在這種情況下將導致外護套擊穿或護層保護器燒毀，更嚴重的會導致電纜主絕緣擊穿等安全隱患。而電纜運行管理一般采取人工周期巡視的方式，特別是針對終端桿塔環流數據的采集較為困難，對測量環流人員的個人素質要求較高，并且存在一定的安全隱患，所以必須利用現有的科學技術手段，采取行之有效的監測環流措施。

二、工作原理

電纜護層電流在線監測裝置由前端監測設備和后端監控中心組成，前端電流監測裝置對高壓電纜接頭處加裝0～100A單模精確CT電流互感器及精確接地環流采集裝置實時監測110kV及以上高壓電纜的每個高壓電纜金屬護層接地點的電流參數，可通過GPRS無線通信方式把告警信息發送到監控中心，監控中心可對前端監測點進行定位并將告警信息發送到相關維護人員，以便及時對發生故障的電纜進行更換或搶修?？蓪?shí)現對0～100A接地環流精確測量及定時巡檢測量，取代傳統人工方式的定期接地環流巡測，有效判斷接地箱被盜或接地線被盜割。大大減輕現場測量的勞動強度，提高系統維護效率。

三、主要功能

• 采用3G/GPRS/CDMA傳輸方式實時傳輸數據到監控中心，監控中心電子地圖上顯示具體位置；
• 能有效監測高壓接地電纜環流數據，可自主設定預警值與報警值，且能實時上傳高壓接地電纜環流數據；
• 能有效監測環境溫濕度，可自主設定環境溫濕度超限報警值，且能實時上傳環境溫濕度數據；
• 發生報警時可發送5個報警短信息及三組語音電話；
• 可對高壓接地電纜溫度實時在線監測，且可自主設定超限報警值，且能實時監測接地電纜溫度數據；
• 自帶防區報警可用，可通過手機，電話等通訊設備實現遠程監聽和對講功能；
• 可采用直流供電；
• 可設定定時上傳設備運行狀態；
• 現場報警可以設定有聲或無聲；
• 自帶看門狗功能，如遇到運行異常狀況，具備自動重啟功能；
• 采用工業級元器件，抗高溫85℃，耐低溫－40℃

四、技術參數

• 供電電源：外接DC12V或感應電取電電源；
• 后備電池：高性能鋰電池；
• 開關量輸出：2路；
• 警號聲級：不小于110分貝；
• 溫度檢測：-40℃～85℃；
• 通訊方式：3G/GPRS/CDMA；
• 工作溫度：-40℃～85℃；
• 可外接感應傳感器數量：4臺；
• 額定功率：小于1W；
• 防雷保護等級：不低于2級；
• 靜態功耗電流：小于0.3W；
• CT互感器：0～100A（可訂制）；
• CT互感器線性誤差:0.5%；
• CT互感器精度:1%；
• CT互感器響應時間：小于300mS。

舉報收藏 0評論 0

更多>本企業其它產品

輸電線路遠程視頻在線

輸電線路桿塔傾斜在線

?基站新風節能系統A

避雷器在線監測系統

輸電線路微氣象在線監

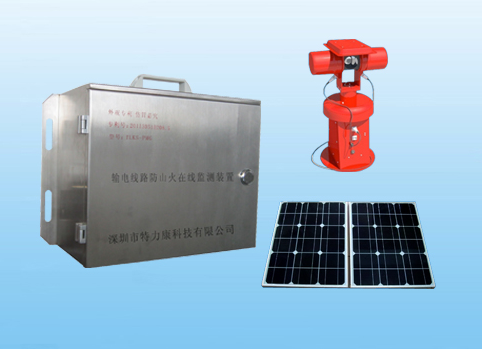

輸電線路防山火智能視
