可拆板式換熱器

2015-05-12 6390

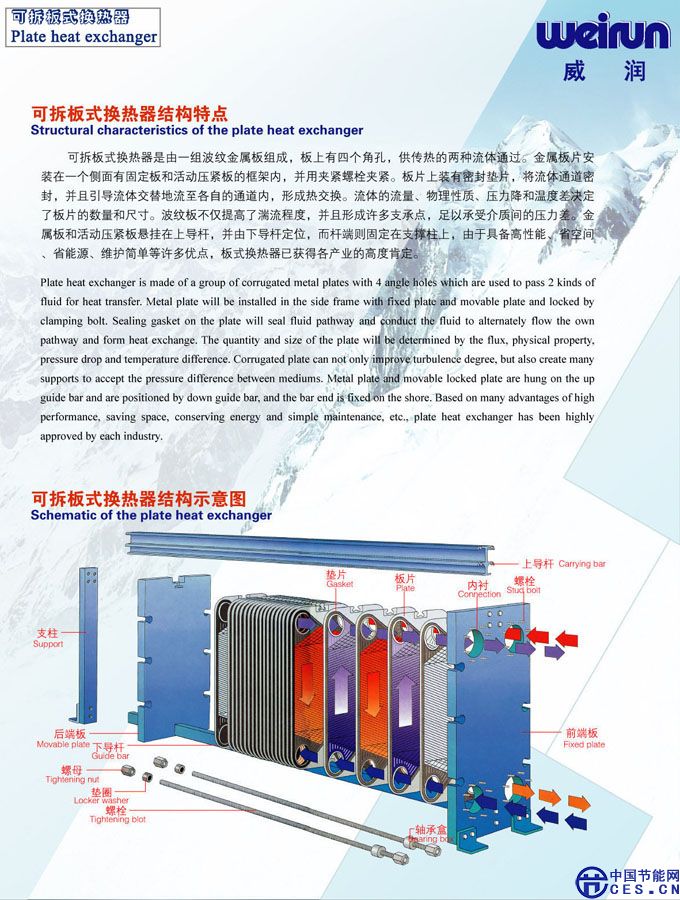

可拆板式換熱器
維護
（一）清洗
1、油類殘留物/瀝青和脂肪
（1）碳?xì)漕惓恋頍o可用烷族或石腦油溶液（例如 KEROSINE）和軟刷子刷洗掉。
　　請注意：天然橡膠，丁基橡膠以及三元乙丙橡膠制成的墊片與上述溶液接觸會膨脹。接觸時間應限制在0.5小時內。
下列溶液不應使用：
　　酮類（如丙酮，丁酮，甲基異丁酮）
　　酯類（如乙基醋酸酯，醋酸丁酯）
　　鹵代烴（如氯森，四氯化碳，氟氯烷）
　　芳香劑（如苯，甲苯）
（2）、用于布擦干或用清水漂洗
2、大污垢/微生物-粘質物/水垢/沉淀物
（1）用流水輕輕刷洗　　請注意：避免損壞墊片
（2）高壓軟管清洗。
（3）用下列清洗劑進行化學清洗：硝酸，氨基磺酸，檸檬酸，磷酸，復合藥劑（EDTA，NTA），聚磷酸鈉。
　　請注意：最高濃度4%；最高溫度60℃。
（二）、更換墊片

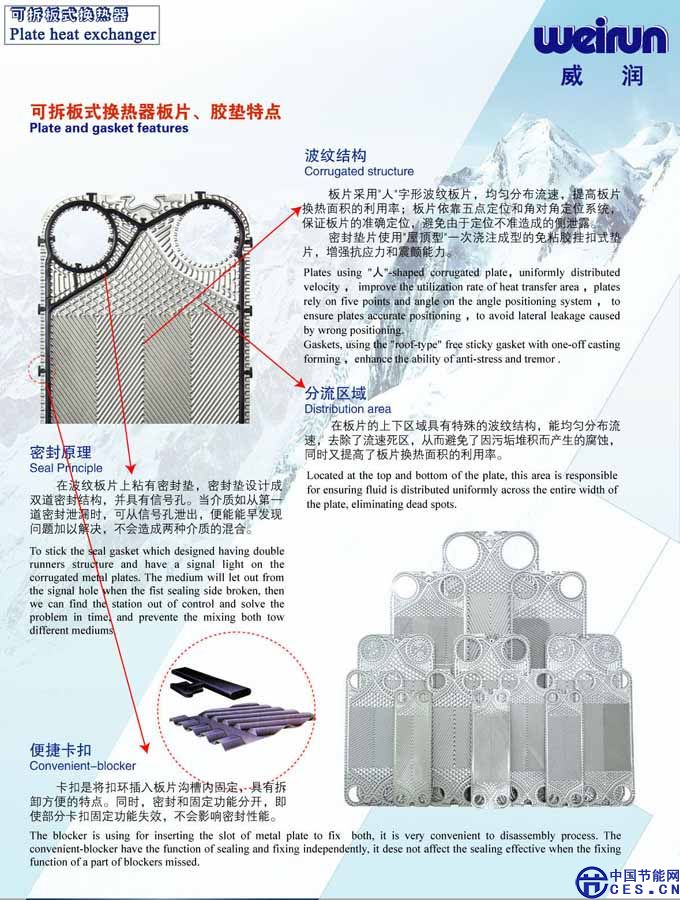

　　　　夾緊墊片是由兩個夾在金屬板邊底下的墊片插腳固定在金屬板上的墊片溝槽內。墊片插腳按一定間隔，沿金屬板周邊布置。當進行板式換熱器裝配及夾緊時，墊片沿金屬板周邊起了好的密封作用。
請注意：夾緊金屬板組件前，檢查墊片插腳是否夾在正確的位置上。
江陰博格機械制冷技術有限公司（原江陰恒力制冷設備有限公司）可向用戶提供墊片配件。
故障檢查
金屬板片與固定板間發生介質泄漏現象

操作：
　　
在發生泄露的地方作上標記，然后打開換熱氣。
　　
1、檢查最后一塊金屬板上的墊片及連接處，看是否有錯位，雜務，裂痕，或其它損傷。
　　
2、檢查活動蓋板上是否受力不均，或板上有雜物附著，以致于有可能破壞墊片與鄰近面的連接。

3、檢查金屬板本身是否出現裂縫或孔眼。

校正：

　　1、●重新安裝墊片。
　　　 ●排出雜物。
　　　 ●更換破損的墊片。
　　　 ● 如果合適的話,更換連接處的墊片。
　　2、排出影響墊片與活動蓋板連接的雜物。
　　3、帶有裂縫或孔眼的金屬板必須更換掉。

法蘭與框架板之間有介質泄漏

操作：
　　1、拆下法蘭，檢查法蘭與接口是否對中，墊片是否錯位或破損，墊片或法蘭表面是否有雜物。如果合適的話，更換連接處墊片。

校正：

　　1、● 重新安裝管道，以消除應力及校直。
　　　 ● 重新安裝墊片。
　　　 ● 如果合適的話,更換連接處墊片。
　　　 ● 清除法蘭與墊片間的異物。
　　　 ● 重新安裝，注意法蘭與接口對中。

金屬板之間的介質外泄現象

操作：

請注意：對于高溫操作而特殊設計的版式換熱器，極度的或突然的溫降有時會造成一時的泄漏，突然切斷熱介質流體就是典型的例子，一旦溫度穩定，換熱器通常會恢復密封狀態。
在發生泄漏的兩塊金屬板上做記號，檢查并記下固定蓋板內側與活動蓋板內側的距離，然后拆開換熱器。

1、檢查墊片是否松脫，錯位或破損。
　　
2、檢查發生泄露的金屬板片，對照?qǐng)D紙校核金屬板組裝尺寸，看是否可能由于組裝過緊而引起金屬板或墊片損壞，或只是由于組裝得不夠緊而發生泄漏。
　　
3、檢查金屬板

兩端的懸掛凹口是否變形，凹口處的變形會引起金屬板間發生不對中。
　　
4、注意金屬板懸掛的正確與否。如A-B-A(見第四章)
　　
5、檢查金屬板上是否有孔眼(腐蝕)。

校正：

　1、●重新安裝墊片。
　　 ●重新粘結松脫的墊片。
　　 ●更換破損的墊片。
　2、在多數情況下，破損的金屬板必須卸下修理或更新，若是帶有四個孔的金屬板:將破損的金屬板和其前面或后面的一塊四孔金屬板撤下來。只要換熱器重新組裝后的新尺寸比圖紙上的尺寸小二塊板的距離，換熱器重新組裝后便可以投入運行。換熱面積的略微減小通常不太重要，至少是短時間內。
　3、如果可能，修理破損的懸掛凹口，或更換該金屬條，對減少金屬板的臨時組裝，參見上述第2條。
　4、糾正金屬板組裝順序的錯誤(A-B-A-B)。重新組裝金屬板時，注意金屬板是否完好無損。
　5、有孔眼的金屬板必須更換。作為臨時措施可參照上述第2條進行。

介質間發生混淆現

操作：
　　1、檢查換熱器上各管道接口位置是否正確。
　　2、將一側下部接口打開，提高另一側的壓力，觀察打開的接口，看是否有被加熱側介質滲入，如果有滲漏，位置在哪兒，如果沒有滲漏,則可以從其他方面尋找介質混淆的原因。
　　3、如果查出有滲漏，注意滲漏發生在金屬板組件的什么位置，然后打開換熱器金屬板組件。
　　4、在檢查金屬板之前，首先檢查大墊片與環型墊片間的角落區是否清潔，其漏孔是否通暢。這可確保任何泄漏都可排至大氣，故不會構成壓力使介質從墊片密封處滲入另一介質中。
　　5、如果不可能按照上述第2條確定泄漏位置，則可按照下列任意一種方法對每塊板片進行檢查看是否有孔眼：
在金屬板后面用強光束照射，看是否有透光的孔眼或裂紋。
用放大鏡檢查可疑的地方。
將金屬板清洗干凈后,使用化學滲透劑進行檢查。

校正：
　　1、將管道正確連接。
　　2、必須清除角落區漏孔中的所有沉積物。如果墊片上的漏孔已經破損，則必須使用適當?shù)墓ぞ咧匦麻_孔，或更換。
　　3、一般來說,有孔眼的金屬板為破損板,應更換.對于金屬板減少后的臨時裝配,見"金屬板間介質對泄"一節。

壓力降問題現象---壓降增大

操作：
　　檢查是否所有的閥們包括止回閥都已經打開。測定換熱器前后的壓力和流量。對于粘性介質，應采用直徑至少為30mm的膜片壓力計。如可能，應測定或估算流量，當流量較小時，只用一個料斗和一只秒表就足夠了,當流量較大時，則要求使用任何一種型式的流量計進行測定.將實際測定的壓降值與規定的壓降值進行比較。
　　1、如果實際壓降值高于規定壓降值，還需檢查溫度。
　　1.1、如果溫度表讀數與規定值一致，換熱面可能是相當潔凈，但換熱器進口可能是被異物堵塞。
　　1.2、如果溫度表讀數與規定值不一致，很明顯，熱傳遞降低，且低于規定值，這是因?yàn)樵趽Q熱面上有沉淀物產生，同時由于沉淀物使流道變窄,壓降變大。
　　1.3 如果壓降與規定值,就不需要進行任何操作
　　1.4 如果壓降低于規定值，則泵的能力太低，或是測定有誤。

校正：
　　1.1 打開換熱器，排除異物，如有反沖裝置，可采用反沖裝置沖洗堵塞處。
　　1.2 如果有就地沖洗裝置，按說明書沖洗，如果沒有這種裝置，打開換熱器沖洗金屬板片。
　　1.3 參閱泵的操作手冊。

傳熱問題現象---傳熱效率降低

操作：如果有可能，測量二種介質的進出口溫度及流量，至少必須測出一種介質的溫度和流量。核對換熱量是否與規定值符合。
　　如果精度要求非常高，則有必要使用實驗室溫度計，精確為0.1℃，而且需要采用最好的設備測量流量。

校正：
　　如果傳熱效率降低至規定值以下，換熱表面必須清洗，可以采用已有的就地清洗裝置清洗，或拆開換熱器肉眼檢查，并人工清洗。
