針對我國燃煤電廠煙氣超低排放要求，可采用的技術路線有：以低低溫電除塵技術為核心的煙氣協同治理技術路線和以濕式電除塵技術為核心的煙氣協同治理技術路線。本文從關鍵設備主要功能、污染物協同脫除作用、適用條件、國內外工程應用等方面對上述技術路線進行了簡要分析，提出超低排放技術值得關注的問題及建議。本文可為我國燃煤電廠煙氣治理提供一定的借鑒作用。

1、引言

《火電廠大氣污染物排放標準》(GB13223-2011)進一步降低了燃煤電廠大氣污染物的排放限值，其中重點控制地區，要求煙塵排放限值20mg/m3。由于環境容量有限等原因，江蘇省、浙江省、山西省、廣州市等地已出臺相關政策，要求燃煤電廠參考燃?xì)廨啓C(jī)組污染物排放標準限值，即在基準氧含量6%條件下，煙塵、SO2、NOx排放濃度分別不高于5mg/m3、35mg/m3、50mg/m3。

國家發改委、環保部和國家能源局三部委聯合于2014年9月頒發了《煤電節能減排升級與改造行動計劃(2014～2020年)》，要求東部地區新建燃煤機組排放基本達到燃?xì)廨啓C(jī)組污染物排放限值，即基準氧含量6%條件下，煙塵、SO2、NOx排放濃度分別不高于10mg/m3、35mg/m3、50mg/m3，對中部和西部地區及現役機組也提出了要求。

燃煤機組排放達到或基本達到燃?xì)廨啓C(jī)組標準排放限值被業內稱為超低排放。針對我國日益嚴峻的大氣污染形勢及國內燃煤電廠使用的除塵設備80%左右為電除塵器這一現狀，同時借鑒發達國家的先進電除塵技術，為實現燃煤電廠煙氣超低排放，可采用“以低低溫電除塵技術為核心的煙氣協同治理技術路線”或“以濕式電除塵技術為核心的煙氣協同治理技術路線”。

2、以低低溫電除塵技術為核心的煙氣協同治理技術路線

我國燃煤電廠現有煙氣治理技術路線在實施過程中注重的是單一設備脫除單一污染物的方法，未充分考慮各設備間協同效應，在達到相同效率情況下，系統相對復雜，投資和運行成本較大，且在當前實際情況下，常規除塵設備較難達到超低排放的要求。

以低低溫電除塵技術為核心的煙氣污染物協同治理路線是在充分考慮燃煤電廠現有煙氣污染物脫除設備性能(或進行適當?shù)纳?jí)和改造)的基礎上，引入“協同治理”的理念建立的，具體表現為綜合考慮脫硝系統、除塵系統和脫硫裝置之間的協同關系，在每個裝置脫除其主要目標污染物的同時能協同脫除其它污染物，或?yàn)槠渌O(shè)備脫除污染物創造條件。

以低低溫電除塵技術為核心的煙氣協同治理典型技術路線為：脫硝裝置(SCR)→熱回收器(WHR)→低低溫電除塵器(低低溫ESP)→石灰石-石膏濕法煙氣脫硫裝置(WFGD)→濕式電除塵器(WESP，可選擇安裝)→再加熱器(FGR，可選擇安裝)。

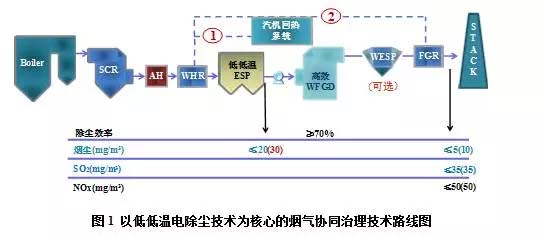

當燃煤電廠污染物需達到超低排放的要求時，可采用以低低溫電除塵技術為核心的煙氣協同治理技術路線，如圖1所示。

當煙塵排放限值為5mg/m3，且不設置WESP時，低低溫電除塵器出口煙塵濃度宜小于20mg/m3，濕法脫硫裝置的除塵效率應不低于70%。

當煙塵排放限值為10mg/m3，且不設置WESP時，低低溫電除塵器出口煙塵濃度宜小于30mg/m3，濕法脫硫裝置的除塵效率應不低于70%。

2.1、關鍵設備主要功能

注：當不設置再加熱器(FGR)時，熱回收器處的換熱量按上圖①所示回收至汽機回?zé)嵯到y(tǒng);當設置再加熱器(FGR)時，熱回收器處的換熱量按上圖②所示至再加熱器(FGR)。

1）脫硝裝置（SCR）

主要功能是實現NOx的高效脫除，若通過在脫硝系統中加裝高效汞氧化催化劑，可提高元素態汞的氧化效率，有利于在其后的除塵設備和脫硫設備中對汞進行脫除。

2）熱回收器（WHR）

主要功能是使煙氣溫度降低至酸露點以下，一般為90℃左右。此時，絕大部分SO3在煙氣降溫過程中凝結。由于煙氣尚未進入電除塵器，所以煙塵濃度高，比表面積大，冷凝的SO3可以得到充分的吸附，下游設備一般不會發生低溫腐蝕現象，同時實現余熱利用或加熱煙囪前的凈煙氣。

3）低低溫電除塵器（低低溫ESP）

主要功能是實現煙塵的高效脫除，同時實現SO3的協同脫除。當煙氣經過熱回收器時，煙氣溫度降低至酸露點以下，SO3冷凝成硫酸霧，并吸附在粉塵表面，使粉塵性質發生了很大變化，不僅使粉塵比電阻降低，而且提升了擊穿電壓、降低煙氣流量，從而提高除塵效率。其對SO3的脫除率一般不小于80%，最高可達95%。而且低低溫電除塵器的出口粉塵粒徑會增大，可大幅提高濕法脫硫裝置協同除塵效果。

目前低低溫電除塵技術最受關注的是低溫腐蝕和二次揚塵等問題。

灰硫比(D/S)，即粉塵濃度(mg/m3)與SO3濃度(mg/m3)之比，是評價設備是否可能發生腐蝕的度量尺度。三菱重工實際應用的低低溫電除塵器灰硫比一般遠大于100，已經交付的燃煤電廠低低溫電除塵器都沒有低溫腐蝕問題。美國南方電力公司也通過灰硫比來評價腐蝕程度，試驗研究顯示，當含硫量為2.5%時，灰硫比在50～100可避免腐蝕。通過對國外燃煤電廠低低溫電除塵器灰硫比的綜合分析，并對國內6個不同電廠和6種典型煤種進行了灰硫比計算，我們認為，當灰硫比大于100時，一般不存在低溫腐蝕風險，低低溫電除塵器對我國煤種的適應性較好。

煙氣溫度降低，粉塵比電阻下降，粉塵與陽極板靜電粘附力有所降低，二次揚塵會有所增加，需采取相應措施。減少二次揚塵的措施主要有適當增加電除塵器容量、采用旋轉電極式電除塵技術或離線振打技術。在采取上述兩種措施之一的同時，還應設置合理的振打周期：如末電場不產生反電暈時無需振打，陽極板積灰厚度1mm～2mm振打一次，其時間一般在2天左右;調整振打電機轉速：如末電場陽打電機轉速由60秒/轉調整為247秒/轉;設置合理的振打制度：如末電場各室不同時振打，最后2個電場不同時振打，末電場陰、陽極不同時振打;其他輔助方法：出口封頭內設置槽形板，使部分二次飛揚的粉塵進行再次捕集等。

4）濕法煙氣脫硫裝置（WFGD）

主要功能是實現SO2的高效脫除，同時實現煙塵、SO3等的協同脫除，協同除塵效率可達70%以上。

采用單塔或組合式分區吸收技術，改變氣液傳質平衡條件，優化漿液pH值、漿液霧化粒徑、鈣硫比、液氣比等參數，優化塔內煙氣流場，改善噴淋層設計等，提高除霧器性能等提高脫硫效率。

WFGD出口的液滴中含有石膏等固體顆粒，要達到顆粒物的超低排放，提高其協同除塵效率的措施主要有：

a)較好的氣流分布;

b)采用合適的吸收塔流速;

c)優化噴淋層設計;

d)采用高性能的除霧器，除霧器出口液滴濃度為20mg/m3~40mg/m3;

e)采用合適的液氣比。

5）濕式電除塵器（WESP）

石膏漿液為懸浮漿液。有研究表明，石膏漿液中26.5μm以下直徑的顆粒占總粒徑的重量比小于37.57%，而一般屋脊式除霧器的極限粒徑為22μm~24μm左右，超過極限粒徑的液滴全部被除霧器捕獲。吸收塔內石膏漿液含固量通常為20%，假設小粒徑段顆粒在漿液中均勻分布，即大、小液滴中小粒徑段顆粒的濃度相等，通過除霧器的小液滴中只能含有小粒徑段的石膏顆粒，則通過除霧器的液滴含固量理論值應為20%×37.35%=7.5%，而并非國內業界一直認為的除霧器出口霧滴含固量等同于塔內石膏含固量。當除霧器廠家可保證脫硫出口液滴濃度分別小于75mg/m3、40mg/m3、20mg/m3時，霧滴對煙塵貢獻分別僅為5.6mg/m3、3mg/m3、1.5mg/m3。

可有效捕集其它煙氣治理設備捕集效率較低的污染物(如PM2.5等)，消除“石膏雨”，可達到其它污染物控制設備難以達到的極低的排放限值，如顆粒物排放≤3mg/m3。一般情況下，其對SO3的脫除率可達60%左右。具體工程可根據煙囪出口污染物排放濃度的要求選擇性安裝。

6）再加熱器（FGR）

主要功能是將50℃左右的濕煙氣加熱至80℃左右，改善煙囪運行條件，同時還可避免煙囪冒白煙的現象，并提高外排污染物的擴散性，具體工程可根據環境影響評價文件或經濟性比較后選擇性安裝。

2.2、典型污染物治理技術間的協同脫除作用

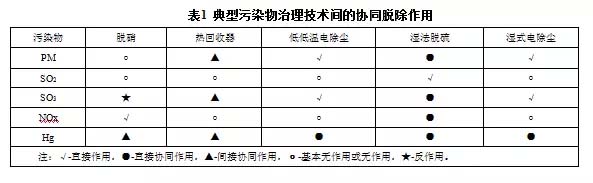

脫硝、除塵和脫硫設施在脫除其自身污染物的同時，對其他污染物均有一定的協同脫除作用。典型污染物治理技術間的協同脫除作用如表1所示。

2.3、適用條件

1)灰硫比大于100;

2)中、低硫且灰分較低的煤種;

3)低低溫ESP出口煙塵濃度<15mg/m3時，電場數量一般應≥5個;除塵難易性為容易或較容易的煤種，ESP所需比集塵面積(SCA)一般應≥130m2/(m3/s);除塵難易性為一般的煤種，ESP所需SCA一般應≥140m2/(m3/s)。

對于灰硫比過大或燃煤中含硫量較高或飛灰中堿性氧化物(主要為Na2O)含量較高的煤種，煙塵性質改善幅度相對減小，對低低溫電除塵器提效幅度有一定影響。

2.4、國內外工程應用情況

1)國外工程應用情況

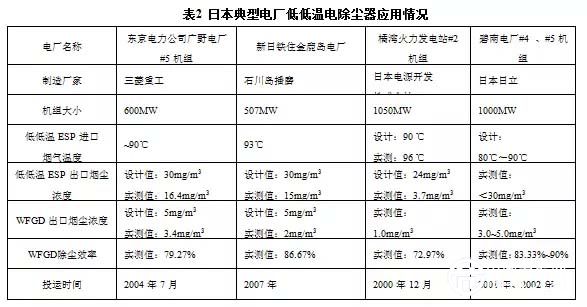

以低低溫電除塵技術為核心的煙氣協同治理技術，在日本已有近20年的應用歷史，投運業績超過20個電廠，機組容量累計超15000MW，典型工程案例如表2所示。日本低低溫電除塵器出口煙塵濃度設計值一般為30mg/m3，但實際運行均低于此值，濕法脫硫的綜合除塵效果達70%~90%，煙塵排放一般小于5mg/m3。

2)國內工程應用情況

我國環保企業從2009年開始加大對低低溫電除塵技術的研究，據不完全統計，截至2015年4月，國內環保企業已簽訂的低低溫電除塵器總裝機容量約50000MW，已有單機1000MW機組投運業績。

華能長興電廠2×660MW機組新建工程，采用的工藝路線為：脫硝+熱回收器+低低溫電除塵器+WFGD。每臺爐配套2臺雙室五電場電除塵器，設計煙氣溫度為90℃，電除塵器出口煙塵濃度設計值為15mg/m3，要求經濕法脫硫系統后，煙塵排放濃度≤5mg/m3;已于2014年12月中旬投入使用，2014年12月16日～18日，經浙江省環境監測中心測試，結果顯示：滿負荷工況，1號機組出口煙塵、SO2、NOx排放分別為3.64mg/m3、2.91mg/m3、13.6mg/m3;2號機組出口煙塵、SO2、NOx排放分別為3.32mg/m3、5.91mg/m3、15.8mg/m3。1號機組電除塵器出口煙塵濃度值約為12mg/m3，濕法脫硫裝置的協同除塵效率約70%。

3、以濕式電除塵技術為核心的煙氣協同治理技術路線

濕式電除塵器(WESP)的主要功能是進一步實現煙氣污染物，包括PM2.5、SO3等的潔凈化處理，主要用于解決脫硫塔后的煙塵排放問題。作為燃煤煙氣復合污染物控制的精處理技術裝備，WESP一般與除塵器和濕法脫硫裝置配合使用，不受煤種條件限制，可應用于新建工程和改造工程。

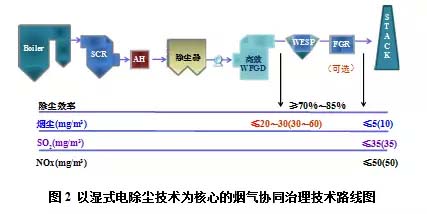

當燃煤電廠污染物需達到超低排放的要求時，可采用以濕式電除塵技術為核心的煙氣協同治理技術路線，如圖2所示。其中，當除塵器采用低低溫電除塵器時，關鍵設備主要功能、典型污染物治理技術間的協同脫除作用等與“以低低溫電除塵技術為核心的煙氣協同治理技術路線”相同。

當煙塵排放限值為5mg/m3時，WESP入口煙塵濃度宜小于20mg/m3。為減少前級污染控制設備的投資，并考慮WESP可達到的除塵效率，適當加大WESP的容量，其入口煙塵濃度可放寬至30mg/m3。

當煙塵排放限值為10mg/m3時，WESP入口煙塵濃度宜小于30mg/m3。為減少前級污染控制設備的投資，并考慮WESP可達到的除塵效率，適當加大WESP的容量，其入口煙塵濃度可放寬至60mg/m3。

3.1、工作原理及技術特點

WESP與干式電除塵器的除塵原理相同，不同之處在于WESP采用水沖洗電極表面來進行清灰。

其技術特點如下：

1)能提供幾倍于干式電除塵器的電暈功率;

2)不受粉塵比電阻影響，可有效捕集其它煙氣治理設備捕集效率較低的污染物(如PM2.5等);

3)可捕集濕法脫硫系統產生的污染物，消除石膏雨;

3.2、適用條件

4)可達到其它除塵設備難以達到的極低的煙塵排放限值(如<3mg/m3)。

1)WESP進口需為飽和濕煙氣;

2)對于新建工程，當煙塵排放濃度限值不大于5mg/m3時;

3)對于改造工程，當除塵設備及濕法脫硫設備改造難度大或費用很高、煙塵排放達不到標準要求，尤其是煙塵排放限值為10mg/m3或更低，且場地允許時;

4)鍋爐燃用中、高硫煤時。

3.3、國內外工程應用情況

WESP在美國、日本等電廠已有近30年的應用歷史，約幾十套的大型燃煤電廠投運業績。日本碧南電廠的2套1000MW機組、3套700MW機組全部采用了WESP，投產至今運行情況良好，排放煙氣中粉塵濃度長期保持在2mg/m3～5mg/m3水平，在煤質較好情況最低達到1mg/m3，運行二十多年來，殼體和內件未發現問題。

據不完全統計，國內WESP合同訂單已遠超國外投運數量的總和。截至2015年5月，約有200套的合同，裝機總?cè)萘考s120000MW，其中約有50套投入運行，已有單機1000MW機組投運業績，而金屬極板WESP約占50%。

神華國華舟山電廠#4機組(350MW)新建工程，2014年6月經浙江省環境監測中心測試，PM、SO2、NOX排放分別為2.55mg/m3、2.86mg/m3、20.5mg/m3;廣州恒運熱電廠#9機組(330MW)改造工程，2014年7月經廣州建研環境監測有限公司測試，PM、SO2、NOX排放分別為1.94mg/m3、4mg/m3、25mg/m3;上海漕涇電廠#2機組(1000MW)改造工程，2014年12月7日經第三方測試，PM、SO2、NOX排放分別為1.45mg/m3、13.9mg/m3、21.6mg/m3。其中，神華國華舟山電廠二期4號機組已通過環保部環境評估中心的穩定性評估。

4、超低排放技術值得關注的問題及建議

1)超低排放技術應用應“因地制宜、因煤制宜、因爐制宜”，必要時可采取“一爐一策”，同時應統籌考慮各污染控制設備之間的協同作用。

2)現WESP市場準入門檻較低，技術流派較多，參與競爭的企業技術水平參次不齊，各技術均有其優點和短處，何為長期穩定、高效運行主流技術?應杜絕低價競爭、粗制濫造，否則將擾亂市場秩序，同時對WESP技術進步帶來不利影響。

3)低低溫電除塵技術已受到業主的廣泛關注和推崇，但工程應用經驗不足，需避免其可能存在的問題，如高硫煤低溫腐蝕、二次揚塵等。另外，雖然目前國內還缺少工程應用、測試及運行等相關經驗，但我們有理由相信，煙氣協同治理技術路線中WFGD的綜合除塵效率大于70%在技術上是可行的。

4)由于實施超低排放技術在一定程度上增加了電力企業的生產成本，建議國家出臺相應的政策，如燃煤電廠煙氣“超低排放環保電價”政策，鼓勵企業主動承擔社會責任，實現企業經濟效益和社會環境效益的雙贏。如江蘇、上海、天津、浙江、山東、山西、陜西、河北給予實現超低排放的燃煤機組0.008～0.01元/kWh臨時電價補貼。
