總平面圖，簡稱總圖

是施工圖設計的基礎

只有把平面布置確定好后

才能進行其他單體、其他專業的圖紙繪制工作

接下來本專題會從：

設計步驟、設計要點以及如何編寫總圖說明

給大家一一講解。

總平面圖設計指在給定的空間范圍內，布置不同的平面方案并對方案進行優選的過程?？偲矫鎴D的布置設計是水處理設計中最重要和最復雜的設計過程之一，平面布置水平往往是工藝設計綜合實力的體現。

影響總平面布置方案的因素很多，包括了工藝功能需求、邊界條件、障礙物、風向、功能分區、人流物流等。設計人員需要對各項條件進行充分的理解后，在總平面方案中將各工藝單元組成工藝系統，對綜合能力要求較高。

總平面圖設計的步驟

總平面圖設計時的主要步驟如下：

1)明確邊界條件

確定紅線范圍、退紅線距離，確認可建設的用地范圍，廠內障礙物情況等;有預留用地需求的情況下，要考慮預留用地;擴建或提標的項目要考慮與現有建構筑物的邊界關系;確定進水管的方向、標高，退水去向及洪水位，廠外雨水管網的標高;確定外部供電電源、進場道路、運輸條件;確定主導風向(風玫瑰圖)。

在任何一個工程項目中，邊界條件是首先需要確認的，很多邊界條件會影響工藝的選擇。在廠區內有高壓線等障礙物時，需要避讓高壓線的路由，一般高壓線要退15m，相應范圍的底部不能建設建筑物。

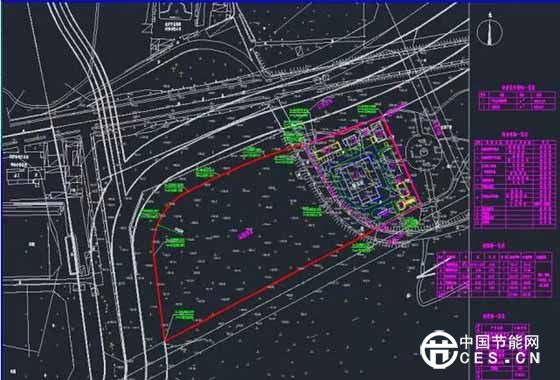

某項目平面定位圖-紅線范圍

2)總平面布置初步方案

在進行總平面布置前，應先完成各工藝單體的初步方案設計，這樣總平面布置才有素材。對于進行總平面布置設計的人員而言，要能理解各單體的功能和其變化性，這樣在接口考慮的時候會比較復合單體特點，同時還能根據總平面條件的特點提出單體平面方案的意見。從這個角度，總平面布置和單體設計是一個相互影響的過程，需要互相了解設計的思路。

不同的總平面布置方案會有不同的優點和缺點，好的總平面圖設計一般是多個方案中反復權衡選擇的結果。其關鍵點就是抓住主要矛盾、協調次要矛盾。

要提高總平面方案設計水平，除了在方案設計時進行多方案比選外，還需要注意平時的素材積累。如同建筑師采風一樣，多觀摩不同的污水處理項目，在項目的交流學習中成長。

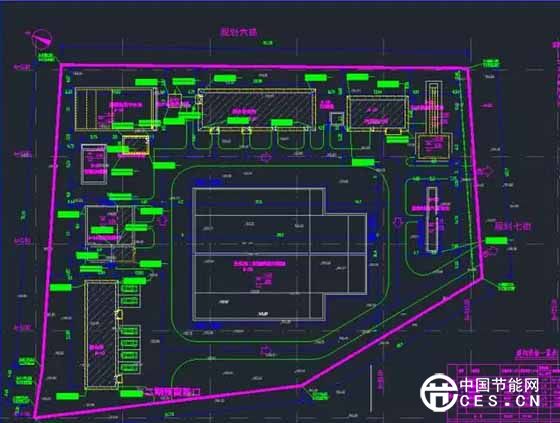

某項目平面圖-總平面布置

3)廠區工藝管線圖及給排水管線設計

在平面和高程布置的同時，按工藝流程進行工藝水管、污泥管、空氣管、藥劑管等的布置，為高程水力計算提供管線的基礎數據，同時也方便在平面上進行工藝的理解。工藝管線布置后進行廠區給排水管線設計，給排水管線一般沿路敷設。廠區污水管線收集的對象包括水池放空、溢流;污泥池上清液;好氧池半排空與排空;辦公樓化糞池，砂水分離上清液，污泥脫水機房、加藥間排水;浮渣井排水等，標高盡量與各工藝單元的放空需求結合。廠區給水指的是市政或自備水源引入的自來水管線;廠區雨水管線要與外接雨水管網的標高匹配，同時要根據道路的坡度進行合理布設。

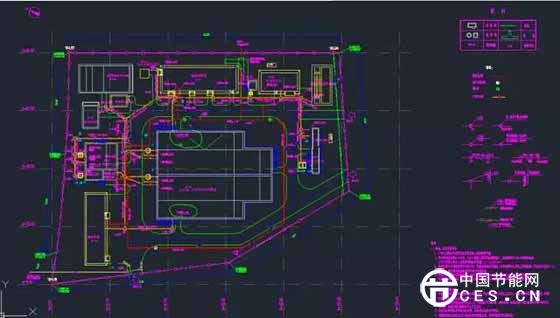

某項目工藝管線平面圖

4)管線綜合設計考慮

在進行工藝管線等布置時，要同時與電氣專業溝通，預留電纜溝位置，與暖通專業配合預留采暖管線位置等，同時與給排水管線一起進行管線綜合的考慮。在有沖突時，一般壓力管讓重力管，小管讓大管，同時還要考慮最小埋深和凍土層的影響，如果是改擴建和提標項目，新建管線要避讓現有管線。

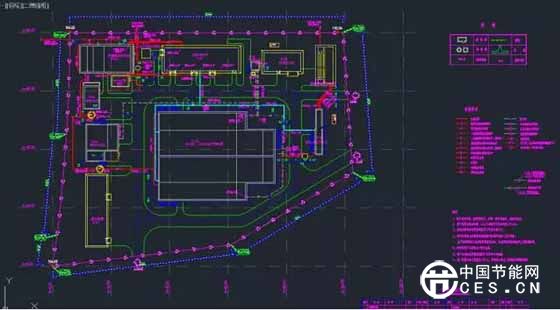

某項目管線綜合平面圖

5)綠化布置、詳圖設計與設計說明

綠化布置、詳圖設計與設計說明一般放在總圖設計的最后完成。

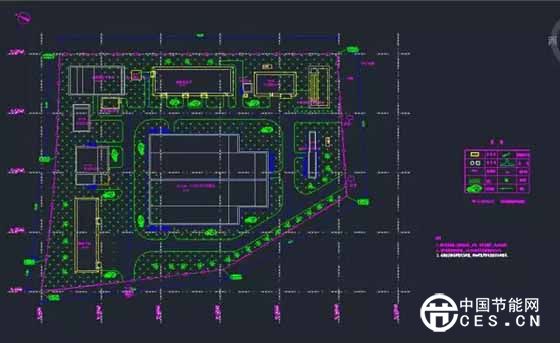

某項目綠化平面圖

6)工藝總平面布置的調整

工藝總圖設計中，總平面布置與單體設計、管線設計等相互影響，隨著設計的深入，需要根據需求進行相應的調整，調整后的總圖與單體的接口應保持一致。若外部條件發生重大變化影響較大時，工藝總平面應重新布置。
